ZZVP自力式微压调节阀

  • 型号:ZZVP - 16C/ZZVP - 16C/ZZVP - 10B/ZZVP - 16P/ZZVP - 16P/ZZVP - 10B/P
  • 规格:DN20-DN150
  • 适用温度:≤80℃
  • 适用介质:水、蒸汽、空气及部分腐蚀性介质
  • 压力:PN10,PN16
  • 连接方式:法兰
  • 驱动方式:自动
  • 材质:碳钢、不锈钢
x

添加二维码为您服务!

x
  • 产品特性
  • 结构性能
  • 外形尺寸

ZZVP自力式微压调节阀概述

ZZVP自力式微压调节阀是一种基于介质自身能量驱动的微压精密控制装置,采用直接作用式压力感应原理,无需外部电源或气源即可实现对管道系统微压(通常指0.5kPa至50kPa范围)的自动调节与稳定控制。该阀门通过敏感膜片或波纹管感应压力变化,直接驱动阀芯改变开度,可精确维持设定压力值,特别适用于通风系统、燃气配管、生物发酵罐、实验室负压控制等对低压或微压稳定性要求严苛的场合。该阀采用铸钢、不锈钢或铜合金阀体,结构紧凑,支持法兰或螺纹连接,是无需外加动力、追求节能与可靠性的微压控制领域的理想解决方案。

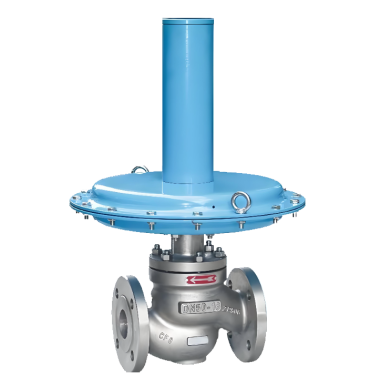

ZZVP自力式微压调节阀产品图

ZZVP自力式微压调节阀特点

1. 自力式微压精密控制

无需外部电源、气源或液压辅助,仅依靠介质自身压力驱动控制机构,实现微压范围内的精确自动调节。采用高灵敏度膜片或波纹管作为感应元件,可响应≤100Pa的微小压力变化,控制精度高。

2. 低压差适应与快速响应

专为低压力工况优化设计,阀芯采用轻量化结构,配合低刚度弹簧,确保在微小压差下仍能灵敏动作。动态响应时间短,可有效抑制压力波动,维持系统压力稳定。

3. 结构紧凑与安装灵活

整体设计小巧轻便,支持水平、垂直等多种安装方向。提供法兰、螺纹等多种接口形式,适配管道及设备接口的快速连接,尤其适合空间受限或分布式微压控制节点。

4. 多功能控制模式可选

通过更换执行机构类型或调整配置,可支持阀后压力调节(减压稳压)、阀前压力调节(泄压持压)及差压控制等多种模式,满足通风压力平衡、燃气稳压、罐体微正压/负压控制等多样化需求。

5. 维护简便与高可靠性控制机构模块化设计,膜片/波纹管等易损件支持快速更换。无需外部动力源,减少了系统复杂性与故障点。阀体与内件采用耐腐蚀材料,适用于空气、惰性气体、洁净燃气等介质,长期运行稳定可靠。

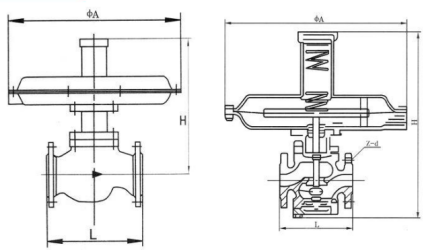

ZZVP自力式微压调节阀结构图

零部件名称材料表

序 号名称材料
1阀体WCB/304/316
2垫片增强聚氟乙烯、不锈钢垫片、金属石墨缠绕垫片
3膜盖A3钢板冲压
4弹簧60Si2Mn
5平衡膜片丁晴橡胶、耐油橡胶、氟橡胶NBR、
6阀芯WCB/304/316
7阀座WCB/304/316

性能规范表
公称压力1.0/1.6MPa
强度试验压力1.5/2.4
密封试验压力1.1/1.76
适用温度≤80


外形尺寸标准要求

1、阀门的结构长度按GB/T12250的标准

2、连接法兰按GB/T79的标准

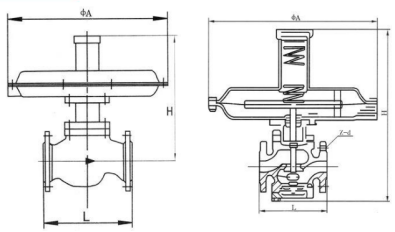

ZZVP自力式微压调节阀外形图

ZZVP自力式微压调节阀外形尺寸表

DN20253240506580100150
A308394308394308394394394394
H378370445460490490510720460
L150160180200230290310350480


您可能需要的其他阀门产品
  • ZZYP自力式减压阀

    型号:

    ZZYP - 16C/ZZYP - 16P/ZZYP - 40P/ZZYP - 64P

    规格:

    DN20-DN300

    压力:

    PN16,PN40,PN64

    材质:

    碳钢、不锈钢
  • Y43H先导式蒸汽减压阀

    型号:

    Y43H-10C/Y43H-25C/Y43H-40C/Y43H-64C/Y43H-10P/Y43H-25P/Y43H-40P/Y43H-64P

    规格:

    DN15-500

    压力:

    PN16,PN25,PN40,PN64,PN10

    材质:

    铸钢、不锈钢
  • zys自力式减压阀组

    型号:

    zys

    规格:

    DN20-DN300

    压力:

    PN16,PN40,PN64

    材质:

    不锈钢、铸钢
/storage/20251230/nbo1767056149LjndsD1.jpg
减压阀噪音扰人?一文读懂3大根本原因及解决方案


减压阀噪音扰人?一文读懂3大根本原因及解决方案

减压阀在运行过程中产生的刺耳噪音,不仅是环境污染问题,更可能是设备故障的前兆。本文将深入解析减压阀产生噪音的三大根本原因——机械振动噪音、流体动力学噪音和空气动力学噪音,并提供专业解决方案。

一、机械振动噪音:设计与工艺的考验

机械振动噪音是减压阀最常见的噪音类型,主要分为两种形式:

1. 低频振动噪音

产生原因

  • 介质射流和压力脉动
  • 阀出口流速过快
  • 管路布置不合理
  • 阀内活动零件刚性不足

2. 高频振动噪音(共振现象)

产生原因

  • 阀门自然频率与介质激励频率重合
  • 特定减压范围内易发生
  • 对工况变化敏感,噪音波动大

解决方案

  • 优化衬套与阀杆间隙设计
  • 提高机械加工精度
  • 调整阀门自然频率
  • 增强活动零部件刚性
  • 选用合适的减振材料

二、流体动力学噪音:流体控制的挑战

流体通过减压阀时产生的紊流和涡流会引发明显的噪音问题。

1. 紊流噪音

  • 特征:频率低、噪音级较小
  • 成因:紊流流体与阀门/管路内表面相互作用
  • 影响:通常不构成严重噪音问题

2. 汽蚀噪音(危害最大)

产生机理

  1. 减压过程中流体流速达到临界值
  2. 液体开始汽化产生气泡
  3. 气泡受压爆炸产生冲击波
  4. 局部瞬间压力可达196 MPa

关键数据

  • Δp初始值:液体开始汽蚀的临界减压值
  • 超过此值噪音急剧增大

预防措施

  • 将实际减压值控制在临界值以下
  • 优化阀瓣流体方向设计
  • 采用多级减压结构
  • 选择抗汽蚀材料

三、空气动力学噪音:可压缩流体的特性

当蒸汽等可压缩流体通过减压部位时,会产生独特的噪音问题:

产生原理

  • 流体机械能转化为声能
  • 高速气流与阀门结构相互作用
  • 压力突变导致气体膨胀发声

控制方法

  • 优化减压流道设计
  • 采用消音器或扩散器
  • 控制出口流速
  • 合理设置背压

综合解决方案与选型建议

设计阶段预防措施

  1. 参数优化:精确计算工况参数,确保减压值在设计范围内
  2. 结构设计:采用流线型流道,减少湍流产生
  3. 材料选择:选用高刚性、耐汽蚀的特殊合金
  4. 频率分析:避免阀门固有频率与激励频率重合

安装与维护要点

  1. 正确安装:确保前后直管段长度,避免急弯
  2. 定期检测:建立噪音监测机制,早期发现问题
  3. 及时维护:更换磨损部件,保持阀门最佳状态

品牌选型推荐

  • 高压差工况:选用多级减压阀
  • 液体介质:侧重抗汽蚀设计
  • 气体/蒸汽:关注空气动力学优化
  • 敏感环境:选择低噪音专用型号

专业技术总结

减压阀噪音问题的本质是能量转换和释放的过程。从根本上说,所有噪音问题都与阀门的设计合理性、制造工艺精度和工况匹配度密切相关。通过科学的选型、正确的安装和规范的维护,完全可以将减压阀噪音控制在可接受范围内。

立即行动建议:如果您正在受减压阀噪音困扰,建议首先记录噪音特征(频率、时段、变化规律),检查工况参数是否偏离设计值,并及时联系专业技术人员进行诊断处理。
