H44F46衬氟旋启式止回阀概述
H44F46衬氟旋启式止回阀是一种专为强腐蚀性介质设计的自动止回阀门,采用法兰连接和旋启式结构。其阀体及内腔过流表面整体衬覆聚全氟乙丙烯(F46)等氟塑料层,阀瓣通常为全衬氟或外包覆氟塑料的金属芯结构。阀门依靠介质正向流动推开阀瓣旋启,当介质停止或倒流时,阀瓣在自重及回流作用下自动关闭。该设计充分利用氟塑料卓越的化学惰性,能耐受绝大多数强酸、强碱、有机溶剂及混合腐蚀介质,广泛应用于化工、制药、农药、电镀及环保等行业的强腐蚀性介质管路中,作为防止有害介质倒流、保护关键设备的安全装置。

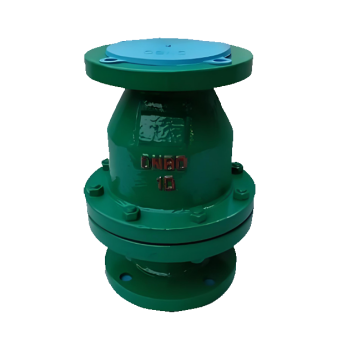

H44F46衬氟旋启式止回阀产品图
H44F46衬氟旋启式止回阀特点
1.全面耐腐蚀防护:阀体内部及阀瓣接触介质表面采用整体F46衬里,提供优异的全面防腐保护,适用于绝大多数苛刻的腐蚀性介质环境。
2.安装灵活与低流阻:采用旋启式结构,既可水平安装,也可安装于垂直流向自下而上的管道中,适应性更强。阀瓣全开时流道畅通,压力损失极小。
3.密封可靠与快速关闭:优化的衬氟密封副设计确保正向流通顺畅,反向关闭严密,能有效防止介质倒流。阀瓣摆动惯性小,关闭动作迅速。
4.抗粘附与易维护:氟塑料表面光滑,不易附着结晶或粘稠介质,降低了因沉积导致阀瓣卡阻的风险。结构相对简单,故障点少。5.使用条件限制明确:其性能受氟塑料衬里限制,适用于中低压及中温(通常-20℃至150℃)工况。不适用于含硬质悬浮颗粒、高磨损或极高负压的管道,且安装维护中需严防机械损伤衬里层。

H44F46衬氟旋启式止回阀结构图
零部件名称材料表
| 序 号NO. | 名称Name | 材料Material |
| 4 | 阀瓣disc | 铸钢,不锈钢,内衬FEP(F46)、PCTFE(F3)、PTFE(F4)Cast Steel, Stainless Steel, Lined with FEP (F46), PCTFE (F3), PTFE (F4) |
| 3 | 阀盖bonnet | 铸钢,不锈钢,内衬FEP(F46)、PCTFE(F3)、PTFE(F4)Cast Steel, Stainless Steel, Lined with FEP (F46), PCTFE (F3), PTFE (F4) |
| 2 | 垫圈gasket | FEP(F46)、PCTFE(F3)、PTFE(F4) |
| 1 | 阀体body | 铸钢,不锈钢,内衬FEP(F46)、PCTFE(F3)、PTFE(F4)Cast Steel, Stainless Steel, Lined with FEP (F46), PCTFE (F3), PTFE (F4) |
| 性能规范表Performance Specification | ||
| 公称压力Nominal Pressure | 1.0/1.6 | Mpa |
| 强度试验压力Shell Test | 1.5/2.4 | |
| 密封试验压力Seal Test | 1.1/1.76 | |
| 适用温度Suitable Temp. | ≤150 | ℃ |
外形尺寸标准要求
1、阀门的结构长度按GB/T 12221的标准
2、连接法兰按JB/T79-94、GB9113.1-26的标准

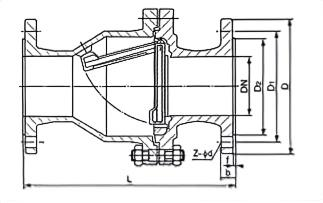

H44F46衬氟旋启式止回阀外形图
H44F46衬氟旋启式止回阀外形尺寸表
| DN(mm) | NPS(inch) | L | D | D1 | D2 | f | b | Z-Φd | |
| PN1.0(MPa) | |||||||||
| 15 | 1/2 | 130 | 80 | 55 | 40 | 2 | 12 | 4-Φ12 | |
| 20 | 3/4 | 150 | 90 | 65 | 50 | 2 | 14 | 4-Φ12 | |
| 25 | 1 | 160 | 100 | 75 | 60 | 2 | 14 | 4-Φ12 | |
| 32 | 1 1/4 | 180 | 120 | 90 | 70 | 2 | 16 | 4-Φ14 | |
| 40 | 1 1/2 | 200 | 130 | 100 | 80 | 3 | 16 | 4-Φ14 | |
| 50 | 2 | 230 | 140 | 110 | 90 | 3 | 16 | 4-Φ14 | |
| 65 | 2 1/2 | 290 | 160 | 130 | 110 | 3 | 16 | 4-Φ14 | |
| 80 | 3 | 310 | 185 | 150 | 125 | 3 | 18 | 4-Φ18 | |
| 100 | 4 | 350 | 205 | 170 | 145 | 3 | 18 | 4-Φ18 | |
| 125 | 5 | 400 | 235 | 200 | 175 | 3 | 20 | 8-Φ18 | |
| 150 | 6 | 480 | 260 | 225 | 200 | 3 | 20 | 8-Φ18 | |
| 200 | 8 | 495 | 315 | 280 | 255 | 3 | 22 | 8-Φ18 | |
| 250 | 10 | 622 | 370 | 335 | 310 | 3 | 24 | 12-Φ18 | |
| 300 | 12 | 698 | 435 | 395 | 362 | 4 | 24 | 12-Φ23 | |
| 350 | 14 | 787 | 485 | 445 | 412 | 4 | 26 | 12-Φ23 | |
| 400 | 16 | 914 | 535 | 495 | 462 | 4 | 28 | 16-Φ23 | |
| 450 | 18 | 978 | 590 | 550 | 518 | 4 | 28 | 16-Φ23 | |
| 500 | 20 | 978 | 640 | 600 | 568 | 4 | 30 | 16-Φ23 | |

型号:
H14W-16P规格:
DN15-50压力:
PN16材质:
不锈钢
型号:
H44W-Cl150P/H44W-Cl300P/H44W-Cl600P/H44W-Cl900P/H44W-CL1500P/H44W-Cl150C/H44W-Cl300C/H44W-Cl600C/H44W-Cl900C/H44W-CL1500C规格:
1/2”-48”压力:
150LB,300LB,600LB,900LB,1500LB材质:
不锈钢、碳钢
型号:
PXH44H-CL150/PXH44H-CL300规格:
2"-36"压力:
125/150LB,250/300LB材质:
铸铁、不锈钢、双向不锈钢
止回阀作为管路系统中的关键安全部件,对防止介质倒流、保障系统安全运行至关重要。本文将为您提供一份全面的止回阀选用与安装指南。
止回阀又称单向阀或逆止阀,属于自动阀门类别。其工作原理是通过介质自身的流动力量实现启闭,核心作用是防止管路介质反向流动,确保单向流通。
介质适应性:适用于清净介质工况,不推荐用于含固体颗粒或高粘度介质管道。
| 管道尺寸(DN) | 推荐阀门类型 | 适用压力范围 |
|---|---|---|
| DN<50mm | 蝶式止回阀、立式升降止回阀、隔膜式止回阀 | 低压环境 |
| 50mm | 蝶式止回阀、隔膜式止回阀 | 低压环境 |
| 200mm | 无磨损球形止回阀 | 中低压环境 |
| 大型管道系统 | 根据具体工况定制选型 | 按设计要求 |
隔膜式止回阀:
缓闭型止回阀:
外观检查:
压力试验要求:
升降式止回阀:
旋启式止回阀:
正确的止回阀选型与安装是保障管道系统安全运行的关键环节。遵循本文提供的选型指南和安装规范,可以避免因介质倒流引发的各类事故,延长阀门使用寿命,降低维护成本。
在实际应用中,建议结合具体工程要求和介质特性,必要时咨询专业阀门技术人员,确保选型安装方案的最优化。
