YB13内螺纹比例式减压阀

  • 型号:YB13-6P/YB13-10P/YB13-16P/YB13-25P
  • 规格:DN50-500
  • 适用温度:≤80 ℃
  • 适用介质:水、蒸汽、油品及类似液体
  • 压力:PN6,PN10,PN16,PN25
  • 连接方式:内螺纹
  • 驱动方式:自动
  • 材质:不锈钢
x

添加二维码为您服务!

x
  • 产品特性
  • 结构性能
  • 外形尺寸

YB13内螺纹比例式减压阀概述

YB13内螺纹比例式减压阀组是由比例式减压阀、前后切断阀、过滤器及压力表组成的集成式减压装置。该阀组采用内螺纹连接,通过弹簧与膜片组合的机械结构实现出口压力与进口压力保持固定比例关系。阀体采用黄铜或不锈钢材质,结构紧凑可靠,适用于水、空气等非腐蚀性介质。该阀组具有减压比稳定、安装简便的特点,广泛应用于建筑给水、消防系统、暖通空调及工业流体控制领域,为需要稳定压力比例调节的管路提供经济高效的解决方案。

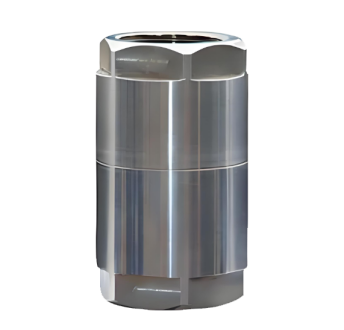

YB13内螺纹比例式减压阀产品图

YB13内螺纹比例式减压阀特点

1.比例减压结构:采用机械式比例减压原理,出口压力与进口压力保持近似固定比例,减压效果稳定可预测。

2.内螺纹紧凑连接:阀组采用G或NPT内螺纹连接,结构紧凑,安装空间要求低,适合管道密集场所。

3.集成配置完善:标配前后切断阀、过滤器及双压力表,提供系统隔离、杂质过滤和压力监测功能。

4.调节简便维护低:通过调节螺杆即可设定压力比例,无需复杂调试。内部结构简单,维护需求少。

5.经济实用适应性强:适用于水、空气、油等常规介质,成本低、可靠性高,是建筑和工业系统中常用的比例减压方案。

YB13内螺纹比例式减压阀结构图


零部件名称材料表

序 号NO.名称Name材料Material
1阀 体body不锈钢Stainless Steel
2阀座seatNBR
3活塞piston2CR13、不锈钢Stainless Steel
4导流盖Flow Guide Cover2CR13、不锈钢Stainless Steel
5O型圈O ringNBR
6螺栓bolt不锈钢Stainless Steel

性能规范表Performance Specification
公称压力Nominal Pressure0.6-2.5Mpa
强度试验压力Shell Test0.9-3.75
密封试验压力Seal Test0.66-2.75
公称压力Nominal Pressure≤80


外形尺寸标准要求

1、阀门的结构长度按GB/T12221的标准

2、连接法兰按GB17241.6的标准

YB13内螺纹比例式减压阀外形图

YB13内螺纹比例式减压阀外形尺寸表

公称压力 PN公称通径 DN公称尺寸 NPS尺寸mm
L0LDG
10~16151/280501/2"
203/480503/4"
25190541"
321+1/4100601+1/4"
401+1/2110681+1/2"
502120802"
651+1/21401042+1/2"
