DQ41F低温球阀概述
DQ41F低温球阀是一种专用于液化天然气(LNG)、液氧、液氮、液态烃等超低温介质的特种阀门,采用法兰连接和固定球或浮动球设计。阀体及关键部件采用奥氏体不锈钢或低温合金钢,并经过深冷处理,确保在-196℃及以下温度仍保持优良的韧性。阀门通过旋转球体90度实现启闭,采用特殊低温材料密封副,在温度剧烈变化时仍能保持可靠密封。该阀门设计有加长阀盖以隔离冷源,保护填料和操作机构,广泛应用于LNG接收站、空分设备、低温储运及化工等领域,是超低温管路系统中实现安全截断的关键设备。

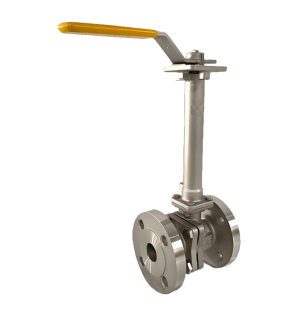

DQ41F低温球阀产品图
DQ41F低温球阀特点
1.超低温材料与深冷处理:主体材料选用304、316L等奥氏体不锈钢或LCB等低温钢,并经过深冷处理,彻底消除低温冷脆风险,确保结构安全。
2.可靠的低温密封系统:阀座采用增强PTFE、PCTFE或金属密封等特殊低温材料,弹性好、收缩率低,在超低温工况下仍能实现双向零泄漏密封。
3.防冷桥与防结冰设计:采用加长型阀盖结构,有效延长了冷量传导路径,防止填料函冻结和操作机构结冰,确保阀门在低温下启闭灵活。
4.防火与安全结构:通常符合API 607防火标准,软密封失效后可形成金属副密封。阀杆采用防吹出和防静电设计,安全性高。
5.操作可靠维护便捷:配置加长阀杆便于地面操作,可选齿轮箱或执行机构。部分设计支持在线维护,更换密封件无需从管道上完全拆卸阀门。

DQ41F低温球阀结构图
零部件名称材料表
| 序 号NO. | 名称Name | 材料Material |
| 1 | 阀体body | 304、316、LCB |
| 2 | 球体ball | 304、316、LCB |
| 3 | 密封垫seal gasket | PTFE |
| 4 | 填料packing | PTFE+O型圈 PTFE + O ring |
| 5 | 阀杆stem | 304、316、LCB |
| 性能规范表Performance Specification | ||
| 公称压力Nominal Pressure | 1.6-25 | Mpa |
| 强度试验压力Shell Test | 2.4-37.5 | |
| 密封试验压力Seal Test | 1.76-27.5 | |
| 适用温度Suitable Temp. | -196~-29 | ℃ |
外形尺寸标准要求
1、阀门的结构长度按ASME16.10的标准
2、连接法兰按ASME16.50的标准

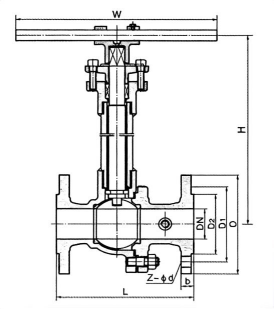

DQ41F低温球阀外形图
DQ41F低温球阀外形尺寸表
锻钢低温球阀主要外形和连接尺寸 1.6Mpa 单位:mm
| 公称通径 DN | PN1.6MPa | WT (kg) | |||||||
| L | D | D1 | D2 | b | Z-Φd | H | W | ||
| 15 | 130 | 95 | 65 | 45 | 14 | 4-Φ14 | 178 | 140 | 3 |
| 20 | 140 | 105 | 75 | 55 | 14 | 4-Φ14 | 184 | 160 | 4 |
| 25 | 150 | 115 | 85 | 65 | 14 | 4-Φ14 | 195 | 180 | 5 |
| 32 | 165 | 135 | 100 | 78 | 16 | 4-Φ18 | 280 | 250 | 9 |
| 40 | 180 | 145 | 110 | 85 | 16 | 4-Φ18 | 280 | 300 | 11 |
| 50 | 203 | 160 | 125 | 100 | 16 | 4-Φ18 | 300 | 350 | 15 |
| 65 | 222 | 180 | 145 | 120 | 18 | 4-Φ18 | 330 | 350 | 19 |
| 80 | 241 | 195 | 160 | 135 | 20 | 8-Φ18 | 360 | 400 | 27 |
| 100 | 305 | 215 | 180 | 155 | 20 | 8-Φ18 | 400 | 500 | 38 |
| 125 | 356 | 245 | 210 | 185 | 22 | 8-Φ18 | 430 | 600 | 58 |
| 150 | 394 | 280 | 240 | 210 | 24 | 8-Φ23 | 500 | 800 | 81 |
| 200 | 457 | 335 | 295 | 265 | 26 | 12-Φ23 | 680 | 800 | 95 |
| 250 | 533 | 405 | 355 | 320 | 30 | 12-Φ25 | 790 | 1300 | 140 |
锻钢低温球阀主要外形和连接尺寸 2.5Mpa 单位:m
| 公称通径 DN | PN2.5MPa | WT (kg) | |||||||
| L | D | D1 | D2 | b | Z-Φd | H | W | ||
| 15 | 140 | 95 | 65 | 45 | 16 | 4-Φ14 | 178 | 140 | 3 |
| 20 | 152 | 105 | 75 | 55 | 16 | 4-Φ14 | 184 | 160 | 4 |
| 25 | 165 | 115 | 85 | 65 | 16 | 4-Φ14 | 195 | 180 | 6 |
| 32 | 178 | 135 | 100 | 78 | 18 | 4-Φ18 | 280 | 250 | 10 |
| 40 | 190 | 145 | 110 | 85 | 18 | 4-Φ18 | 280 | 300 | 14 |
| 50 | 216 | 160 | 125 | 100 | 20 | 4-Φ18 | 300 | 350 | 20 |
| 65 | 241 | 180 | 145 | 120 | 22 | 8-Φ18 | 330 | 350 | 25 |
| 80 | 283 | 195 | 160 | 135 | 22 | 8-Φ18 | 360 | 400 | 30 |
| 100 | 305 | 230 | 190 | 160 | 24 | 8-Φ23 | 400 | 500 | 40 |
| 125 | 381 | 270 | 220 | 188 | 28 | 8-Φ25 | 430 | 600 | 65 |
| 150 | 403 | 300 | 250 | 218 | 30 | 8-Φ25 | 500 | 800 | 85 |
| 200 | 502 | 360 | 310 | 278 | 34 | 12-Φ25 | 680 | 800 | 100 |
| 250 | 568 | 425 | 370 | 332 | 36 | 12-Φ30 | 790 | 1300 | 165 |
