概述
DIN德标截止阀是一种遵循德国工业标准(DIN)设计的管路控制元件,通过旋转手轮驱动阀杆及阀瓣,使其沿阀座中心线作垂直升降运动,实现对管路的精确启闭与流量调节。其设计核心在于严格的标准化制造体系,阀体结构依据DIN标准设计,确保产品具有高互换性与尺寸兼容性。阀门的关键密封副通常采用锥面或平面密封结构,并通过堆焊硬质合金或使用柔性石墨等耐蚀、耐磨材料,有效保证了在高温、高压及腐蚀性工况下的密封可靠性。该系列阀门主要采用法兰连接或对焊连接方式,其中法兰连接符合DIN 2501/2543等标准,通过螺栓螺母与管道法兰紧固,拆装维护便捷;对焊连接则符合DIN 3239/EN 12627标准,通过焊接与管道形成永久性连接,具备优良的耐压与抗泄漏性能。阀门驱动方式以手动为主,通过手轮及阀杆螺母的螺纹传动,将旋转力矩转化为阀杆与阀瓣的直线运动,实现启闭过程的稳定与自锁。根据自动化控制需求,亦可选配电动、气动或蜗轮传动等执行机构。DIN德标截止阀被广泛应用于水、蒸汽、油品、气体及腐蚀性介质等通用工业管路,尤其适用于石油、化工、电力、冶金、供热及船舶等领域,是符合欧洲标准体系下的关键流体控制设备。

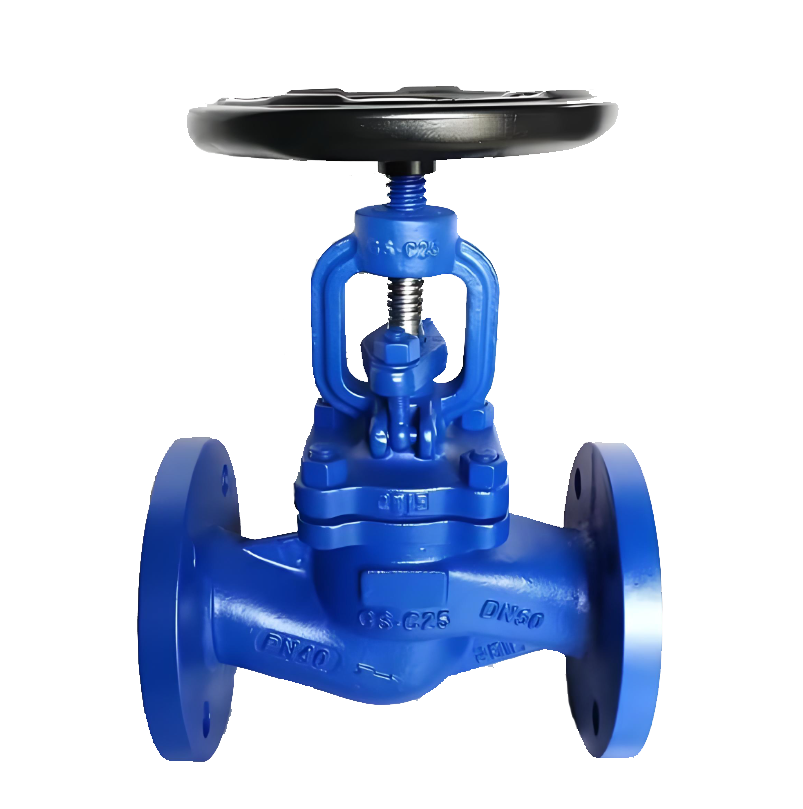

DIN德标截止阀产品图
特点
1、标准化设计与高互换性: 严格遵循德国工业标准(DIN)设计制造,阀体结构、连接尺寸及结构长度均符合DIN 3352/2543等标准要求。这使得产品具有高度的通用性与互换性,便于在德标管路系统中进行选型、安装与后期维护更换。
2、耐高温高压与长寿命密封: 针对中高压及高温工况优化设计,阀体采用优质碳钢、不锈钢或耐热合金钢铸造。密封面采用锥面或平面硬密封结构,并堆焊硬质合金(如Stellite),结合阀瓣与阀杆的浮动或导向设计,确保在频繁启闭及高温热循环下密封副磨损小、抗冲蚀,实现长期可靠的切断。
3、低流阻流道与防涡流设计: 阀体内部流道依据流体力学原理设计,采用“S”型或直流式通道,介质流动顺畅,相比传统截止阀流阻系数更低,能有效减少系统压力损失,并避免因涡流和死区导致的介质滞留或结晶,适用于对压力损失有严格要求的精密管路系统。
4、上密封结构与在线维护: 阀杆与填料函部位设计有上密封结构,当阀门全开时,阀杆与上密封座紧密贴合,可防止介质在阀门运行过程中通过填料处外漏。多数结构允许在阀门处于全开状态下,无需拆解阀门即可在线更换填料,极大地降低了维护成本与停机时间。
5、阀杆强化处理与操作轻便: 阀杆表面经抗蚀氮化或高频淬火处理,具备优异的抗腐蚀性与耐磨性,降低与填料间的摩擦系数。阀杆螺纹经精密滚轧成型,传动效率高,配合手轮或齿轮箱操作,启闭力矩小,手感轻便且开度指示清晰。
6、多样化的驱动与连接选项: 除标准的手轮操作外,可根据自动化控制需求,集成电动、气动或蜗轮蜗杆等驱动装置。连接方式以符合DIN 2501标准的法兰连接为主,并可根据工况需求提供对焊、承插焊等连接形式,满足石油、化工、电力、船舶等不同工业领域的安装规范与空间要求。

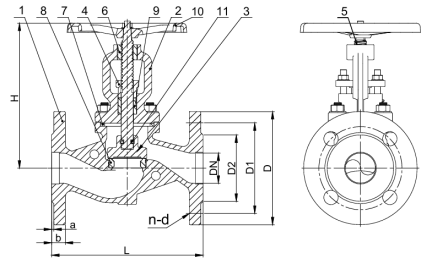

DIN德标截止阀结构图
零部件名称材料表
| 名称 | 材质 |
| 阀体 | 铸铁、铸钢、不锈钢 |
| 阀盖 | 铸铁、铸钢、不锈钢 |
| 阀瓣 | 铸铁、铸钢、不锈钢 |
| 阀杆 | SS420 |
| 阀杆螺母 | 青铜 |
性能规范表
| 性能规范表 | ||
| 公称压力 | 1.6/2.5 | MPa |
| 强度试验压力 | 2.4/3.75 | |
| 密封试验压力 | 1.76/2.75 | |
| 适用温度 | -10 ~ 80 | ℃ |

DIN德标截止阀外形尺寸图
DIN德标截止阀外形尺寸表
| 尺寸 | BS EN558 | EN1092-2 PN16 | b | H | ||||
| L | D | D1 | D2 | a | n-d | |||
| DN15 | 130 | 95 | 65 | 46 | 2 | 4-14 | 14 | 180 |
| DN20 | 150 | 105 | 75 | 56 | 2 | 4-14 | 16 | 176 |
| DN25 | 160 | 115 | 85 | 65 | 3 | 4-14 | 16 | 195 |
| DN32 | 180 | 140 | 100 | 76 | 3 | 4-19 | 18 | 184 |
| DN40 | 200 | 150 | 110 | 84 | 3 | 4-19 | 19 | 192 |
| DN50 | 230 | 165 | 125 | 99 | 3 | 4-19 | 19 | 251 |
| DN65 | 290 | 185 | 145 | 118 | 3 | 4-19 | 19 | 264.5 |
| DN80 | 310 | 200 | 160 | 132 | 3 | 8-19 | 19 | 304.5 |
| DN100 | 350 | 220 | 180 | 156 | 3 | 8-19 | 19 | 350 |
| 尺寸 | BS EN558 | D | EN1092-2 PN16 | a | b | H | ||
| L | D1 | D2 | n-d | |||||
| DN125 | 400 | 250 | 210 | 184 | 8-19 | 3 | 19 | 413 |
| DN150 | 480 | 285 | 240 | 211 | 8-23 | 3 | 19 | 454 |
| DN200 | 600 | 340 | 295 | 266 | 12-23 | 3 | 20 | 577 |
| DN250 | 730 | 405 | 355 | 319 | 12-28 | 3 | 22 | 740 |
| DN300 | 850 | 460 | 410 | 370 | 12-28 | 4 | 24.5 | 720 |
