概述
J41T铸铁法兰截止阀是一种通过阀杆驱动阀瓣沿阀座中心线作垂直升降运动,实现对管路的可靠启闭和流量调节的阀门。其设计核心在于阀体采用高强度灰铸铁或球墨铸铁材质,兼顾了优良的结构强度与成本经济性,并在阀瓣密封面嵌装铜合金(铜芯),形成耐磨损、耐腐蚀的软密封副。阀门采用法兰连接方式,通过螺栓与管道法兰稳固对接,实现安装便捷、密封可靠且易于维护的连接效果。阀门结构设计为低进高出的流道形式,有效降低操作力矩并提升关闭密封性。阀门依靠手轮驱动阀杆,将旋转力转化为阀瓣的垂直直线运动,实现平稳、准确的启闭操作。该阀门广泛应用于水、蒸汽、油品及一般性腐蚀介质的管路上,尤其适用于公称压力等级适中、对密封性能与连接稳定性有较高要求的市政供水、建筑供暖、工业循环系统及一般化工管道等工况场合。

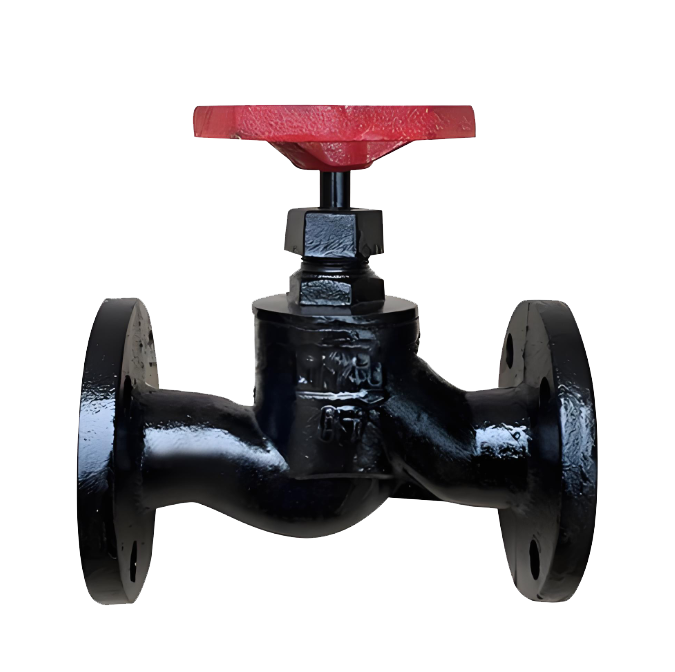

J41T铸铁法兰截止阀产品图
特点
1.可靠密封与耐用设计:阀体采用高强度灰铸铁或球墨铸铁,具有良好的承压能力与耐腐蚀性。阀瓣采用铜合金(铜芯)密封面,具有优异的耐磨性与耐腐蚀性,与阀座形成软密封副,确保对水、蒸汽、油品等常见介质实现长期可靠的密封。
2.结构坚固与连接稳固:采用法兰连接方式,通过螺栓与管道法兰进行连接,安装牢固、密封性好。法兰连接具备优良的抗拉、抗弯能力,适用于振动较小的管道系统,保证了连接的长期稳定性与可靠性。
3.操作轻便与启闭可靠:手轮驱动阀杆设计符合人体工学,操作力矩小。阀杆传动平稳,阀瓣升降轨迹准确,实现顺畅的启闭操作与可靠的切断功能,适用于需频繁操作的工况。
4.经济实用与维护简便:阀体采用铸铁材质,制造成本低,经济性好。铜合金阀瓣延长了阀门使用寿命,整体结构简单,拆卸与维护方便,降低了长期使用与维护成本。
5.通用性强与适用介质广:适用于公称压力PN16至PN25的水、蒸汽、非腐蚀性油类及一般性气体介质,广泛应用于民用建筑、市政给排水、暖通空调及一般工业管道系统,满足常规切断与流量调节需求。
6.流向合理与安全设计:阀门通常设计为低进高出的流向形式,有助于降低阀门启闭力矩,同时降低阀杆填料函的介质压力,提高使用安全性。结构设计简单可靠,满足常规工业应用的安全规范要求。

J41T铸铁法兰截止阀结构图
零部件名称材料表
| 阀体,阀盖,手轮 | 铸铁 |
| 阀杆 | 碳钢 |
| 密封圈 | 黄铜,不锈钢 |
性能规范表
| 性能规范表 | ||
| 公称压力 | 1.0/1.6 | MPa |
| 强度试验压力 | 1.5/2.4 | |
| 密封试验压力 | 1.1/1.76 | |
| 适用温度 | ≤120 | ℃ |

J41T铸铁法兰截止阀外形尺寸图
J41T铸铁法兰截止阀外形尺寸表
| 公称通径DN(mm) | 尺寸 | |||||||
| L | D | D1 | D2 | b-f | Z-Φd | H | Do | |
| 15 | 120 | 95 | 65 | 45 | 14-2 | 4-14 | 113 | 80 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-14 | 113 | 80 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | 125 | 80 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-18 | 145 | 100 |
| 40 | 200 | 1451 | 110 | 85 | 18-3 | 4-18 | 180 | 130 |
| 50 | 230 | 60 | 125 | 100 | 20-3 | 4-18 | 200 | 130 |
| 65 | 290 | 180 | 145 | 120 | 22-3 | 4-18 | 310 | 150 |
| 80 | 310 | 195 | 160 | 135 | 24-3 | 8-18 | 350 | 240 |
| 100 | 350 | 215 | 181 | 155 | 26-3 | 8-18 | 365 | 240 |
| 125 | 400 | 245 | 210 | 185 | 26-3 | 8-18 | 430 | 300 |
| 150 | 480 | 280 | 240 | 210 | 28-3 | 8-23 | 450 | 300 |
| 200 | 600 | 335 | 295 | 265 | 30-3 | 12-23 | 556 | 300 |
