Q641H/F气动调节球阀是一种由高性能气动活塞式执行机构与旋转式球阀(O型或V型)组合而成的工业自动化执行单元。该阀门接收来自控制系统的气源信号,通过电-气阀门定位器将4-20mA标准信号转化为气压动力,驱动球芯在阀座内进行0-90度旋转,从而实现对介质流量、压力及温度的精确比例调节或切断。型号中的H代表金属硬密封结构,适用于高温、高压及含颗粒冲刷工况;F代表增强聚四氟乙烯等软密封结构,适用于常温下的气泡级严密切断。该系列阀门以其流阻极小、调节比大、密封可靠及动作迅速等优点,广泛应用于石油、化工、电力、造纸及水处理系统的自动化管网中。

Q641H/F气动调节球阀产品图
特点
1.精确的流量调节特性:采用V型切口球芯设计时,具有近似等百分比的流量特性,调节范围宽且精度高。V型刃口与金属阀座之间产生的剪切力能有效切断纤维和固体颗粒,防止阀门卡阻。
2.流通能力大且流阻极低:球阀在全开状态下流道平顺,流体阻力系数几乎为零。这种高效的流通性能在满足大流量调节需求的同时,能显著降低系统泵送能耗,具备优异的节能效果。
3.双重密封结构保障:H型硬密封采用高硬度合金堆焊,耐冲蚀、抗磨损;F型软密封采用浮动阀座设计,具备自动补偿功能,确保在低压或高压下均能实现可靠的双向零泄漏。
4.强劲可靠的气动驱动:配备双作用或单作用气动活塞执行机构,输出扭矩大,动作灵敏。可配置故障复位功能,在失去气源时使阀门自动处于全开或全关的安全位置。
5.本质安全防爆设计:利用压缩空气驱动,不涉及任何电火花风险,具备天然的本质安全防爆属性,适用于石油化工、天然气等严禁火花的危险场所。
6.结构紧凑重量轻:采用一体化设计,整体外形尺寸和重量显著低于同规格的调节蝶阀或套筒阀。这降低了安装空间要求,并减轻了管道系统的机械载荷。
7.材质广泛适应性强:阀体可选用碳钢、不锈钢(304/316L)等材质。内件可根据介质特性进行硬化处理,能够应对从低温、常温到中高温的各种腐蚀性或非腐蚀性介质。
8.模块化设计维护便捷:执行机构与阀体连接符合ISO 5211标准,互换性强。主要易损件(如密封圈、填料)采用模块化布局,可在不拆卸整个阀体的情况下完成快速更换。

Q641H/F气动调节球阀结构图
零部件名称材料表
| 序号 | 零件名称 | 材质 C | 材质 P | 材质 R |
| 1 | 右阀体 | A216-WCB | A351-CF8 | A351-CF8M |
| 2 | 螺母 | A194-2H | A276-304 | A276-316 |
| 3 | 垫片 | PTFE、石墨金属复合垫 | ||
| 4 | 螺栓 | A193-B7 | A276-304 | A276-316 |
| 5 | 阀体 | A216-WCB | A351-CF8 | A351-CF8M |
| 6 | 阀座 | PTFE、尼龙、对位聚苯(PPL)、硬质合金 | ||
| 7 | 球体 | A182-F304 | A182-F304 | A182-F316 |
| 8 | 阀杆 | A276-410 | A276-410 | A276-316 |
| 9 | 垫片 | A276-304 | A276-304 | A276-316 |
| 10 | 填料 | PTFE、柔性石墨 | ||
| 11 | 衬套 | PTFE复合轴承 | ||
| 12 | 压盖 | A216-WCB | A351-CF8 | A351-CF8M |
| 13 | 螺栓 | A194-2H | A276-304 | A276-304 |
| 14 | 螺栓 | A194-2H | A276-304 | A276-304 |
| 15 | 连接支架 | A351-CF8 | A351-CF8 | A351-CF8 |
| 16 | 螺栓 | A194-2H | A276-304 | A276-304 |
| 17 | 连接套 | A351-CF8 | A351-CF8 | A351-CF8 |
| 18 | 气动装置 | AT系列、AW系列 | ||
| 19 | 位置指示器 | 塑料 | ||
性能规范表
| 性能规范表 | |||||
| 公称压力 | 1.6 | 2.5 | 4.0 | 6.4 | MPa |
| 强度试验压力 | 2.4 | 3.8 | 6.0 | 9.6 | |
| 密封试验压力 | 1.76 | 2.8 | 4.4 | 7.04 | |
| 适用温度 | -40-450 | ℃ | |||
外形尺寸标准要求
1、设计与制造: GB12237-89, AP1608, API6D,JP175-48, BS5351, DIN3357.
2、法兰尺寸: JB/T74~90 ( JB74~90) 、GB9112-9131, HGJ44 -76, SH3406, ANSIB16.5.JISB2212 -2214, NFE29-211, DIN2543.
3、结构长度: GB12221-89, ANSIB16.10,JISB2002. NFE29-305, DIN3202.JB/T9092, AP1598.

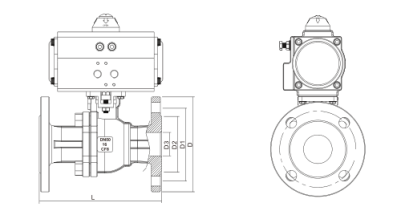

外形尺寸表(单位:mm)
| 公称通径DN | L | L1 | H | H1 | D | D1 | D2 | D3 | C | f | n-Φd |
| 25 | 62 | 159 | 260 | 87 | 115 | 85 | 65 | 38 | 16 | 2 | 4-Φ14 |
| 32 | 105 | 159 | 267 | 87 | 140 | 100 | 76 | 42 | 18 | 3 | 4-Φ18 |
| 40 | 114 | 211 | 292 | 87 | 150 | 110 | 84 | 50 | 18 | 3 | 4-Φ18 |
| 50 | 124 | 248 | 292 | 97 | 165 | 125 | 99 | 60 | 20 | 3 | 4-Φ18 |
| 65 | 145 | 269 | 327 | 112 | 185 | 145 | 118 | 75 | 20 | 3 | 4-Φ18 |
| 80 | 165 | 315 | 359 | 112 | 200 | 160 | 132 | 94 | 20 | 3 | 8-Φ18 |
| 100 | 194 | 345 | 359 | 122 | 220 | 180 | 156 | 110 | 22 | 3 | 8-Φ18 |
| 125 | 213 | 409 | 399 | 142 | 250 | 210 | 184 | 135 | 22 | 3 | 8-Φ18 |
| 150 | 229 | 438 | 461 | 165 | 285 | 240 | 211 | 165 | 24 | 3 | 8-Φ22 |
| 200 | 243 | 550 | 509 | 195 | 340 | 295 | 266 | 210 | 24 | 3 | 12-Φ22 |
| 250 | 297 | 633 | 603 | 237 | 405 | 355 | 319 | 260 | 26 | 3 | 12-Φ26 |
| 300 | 334 | 730 | 790 | 287 | 460 | 410 | 370 | 310 | 284 | 4 | 12-Φ26 |
| 350 | 414 | 1180 | 828 | 338 | 520 | 470 | 429 | 360 | 30 | 4 | 16-Φ26 |
