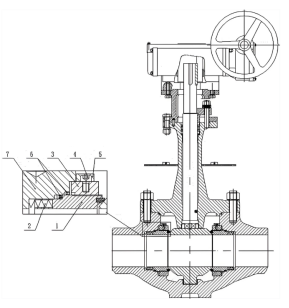

DQ367H上装式超低温高压球阀概述

DQ367H上装式超低温高压球阀是一种采用上装式结构设计、专为超低温高压工况研发的高性能球阀，适用于液化天然气（LNG）、液氧、液氮、液氦、液态乙烯等-196℃级超低温介质。阀体采用整体式结构，通过顶部阀盖连接，可在不拆卸阀门的情况下从上方取出阀杆、球体、阀座等内部核心组件进行在线维修。阀门承压件选用高强度低温合金钢或锻不锈钢，零件在精加工前进行深冷处理，即将零件浸放在液氮箱中冷却至-192℃并保温后取出，重复循环2次，以释放应力，确保材料在超低温下的稳定性能。该阀门广泛应用于LNG接收站、空分装置、超低温高压管路等需要高可靠性和便于在线维护的关键系统。

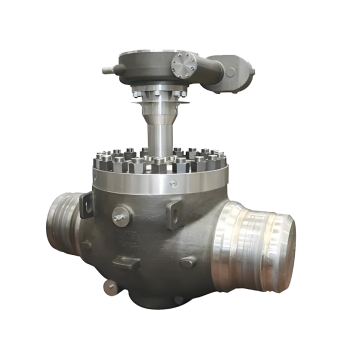

DQ367H上装式超低温高压球阀产品图

DQ367H上装式超低温高压球阀特点

1.上装式在线维护结构：独特的顶部装载设计允许在不从管道上切割阀门的情况下，通过拆卸阀盖将球体、阀杆及阀座等核心组件整体吊出进行检查、清洗或更换，大幅减少维护停机时间。

2.深冷处理与低温高压材料：承压件材料能承受介质温度变化引起的膨胀收缩，零件在精加工前进行深冷处理，即将零件浸放在液氮箱中冷却至-192℃并保温1-2h，取出自然处理到常温，重复循环2次，确保在-196℃下的尺寸稳定和力学性能。

3.加长阀盖防冻结设计：采用长颈结构设计，其目的是保护填料函的功能，使填料函处于离低温较远的位置，保证填料的密封效果，同时还可以缠绕保冷材料，防止冷能损失。

4.防止异常升压安全结构：具有防止异常升压结构，由于低温球阀介质气化后体积急剧膨胀，压力会异常升高，当阀门中腔压力升高时，阀门中腔和进口连通，或在阀门进口端安置泄压阀，保证阀门安全使用。

5.阀杆表面硬化处理：使用温度低于-100℃时，阀杆材料经过镀铬或氮化处理，提高阀杆表面硬度，提高填料密封的可靠性。

6.可调试密封与注脂维护：阀座采用可调试密封设计，当填料密封效果降低时，可以从填料函中间加入润滑脂形成油封层，降低填料函的压差，提高密封性能。
