概述

WJ45Y美标波纹管截止阀是一种采用金属波纹管动密封设计的特殊阀门，通过阀杆驱动阀瓣沿阀座中心线作垂直升降运动，实现对管路的可靠启闭和流量调节。其设计核心在于采用全封闭式金属波纹管组件替代传统填料函，将阀杆与工艺介质完全隔离，通过波纹管的弹性形变补偿阀杆行程，从而彻底杜绝阀杆处的介质外漏。阀门关键密封部件采用耐腐蚀、耐冲刷的优质合金材料，波纹管经多层层压工艺成型，具备极高的疲劳寿命和承压能力，确保在高温、高压及有毒有害、易燃易爆等苛刻工况下的零泄漏密封和长期可靠运行。阀门严格遵循ASME B16.34等美标规范，采用RF或RJ法兰等标准连接，通过螺栓与管道法兰牢固固定。阀门可依靠手动装置或匹配的电动/气动装置驱动阀杆，将输入力转化为阀瓣的直线运动，实现平稳、可靠的启闭与调节控制。该阀门专为石油、化工、制药、能源等对泄漏控制要求极高的工艺管道系统设计，尤其适用于蒸汽、有毒气体、挥发性液体、真空系统及其他要求绝对无外漏的危险性或环保敏感介质工况场合。

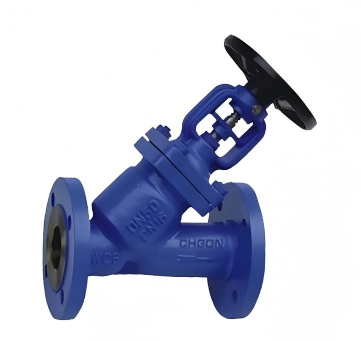

WJ45Y美标波纹管截止阀产品图

特点

1.绝对阀杆零外漏密封：采用多层金属波纹管组件作为核心密封结构，将阀杆与介质完全隔离。波纹管在行程中弹性变形，彻底消除了传统填料函因磨损、老化导致的介质外漏风险，实现阀杆处的永久性零泄漏。

2.适应高温高压及严苛工况：阀门主体及关键密封部件采用优质耐热合金钢或不锈钢，波纹管经高精度液压成型与多层焊接，具备优异的耐压、耐温及抗疲劳性能，可在高温、高压、热循环及腐蚀性介质中长期稳定运行。

3.双重密封与安全防护：除波纹管主密封外，仍保留应急填料函作为第二道密封屏障。当波纹管意外失效时，填料函可临时提供密封，防止介质突然大量外泄，显著提升系统运行的安全余量。

4.低摩擦长寿命与维护简便：波纹管密封无需定期压紧或更换填料，降低了维护频率与成本。阀杆在波纹管内运动无直接摩擦，操作扭矩稳定，使用寿命远超传统填料密封阀门。

5.结构紧凑与标准兼容：严格按ASME B16.34等美标设计制造，采用RF、RJ等标准法兰连接，安装尺寸与国际通用体系完全兼容。结构紧凑，特别适合空间受限或对安装高度有要求的场合。

6.洁净无污染与智能监控：全金属密封结构无任何非金属材料，避免介质污染，尤其适用于制药、食品、高纯化工等行业。可集成阀门开度、扭矩反馈等信号，配合智能执行器实现状态远程监控与预测性维护。
