概述

YDAX43卡套软密封美标旋塞阀是一种通过锥形或圆柱形旋塞（塞体）的旋转运动来实现流体通道的开启或关闭的阀门。该阀为直通式结构，旋塞上设有贯通的介质流道，通过旋转旋塞90度，使流道与阀体通道对齐或垂直，从而实现全开或全关。其阀杆与旋塞为一体式或固定连接设计，操作时阀杆与旋塞同步旋转，无升降动作，填料密封位于阀杆与阀体之间，确保外密封可靠。阀体两端采用卡套式连接方式，通过卡套螺母压紧卡套实现与管道的密封连接，安装拆卸方便，无需焊接，适用于仪表管路及高压小口径管道系统。该阀门密封面衬覆聚四氟乙烯（PTFE）等弹性材料，形成软密封结构，具有良好的密封性能和自润滑性，操作轻便。阀门符合美标设计规范，结构尺寸标准化，便于与美标管道及仪表配套使用。该阀门依靠旋塞与阀体密封面之间的精密配合及弹性密封材料实现密封，操作扭矩小，密封性能稳定，广泛应用于石油、化工、制药等行业的腐蚀性介质管路系统中，作为截断或接通介质之用。

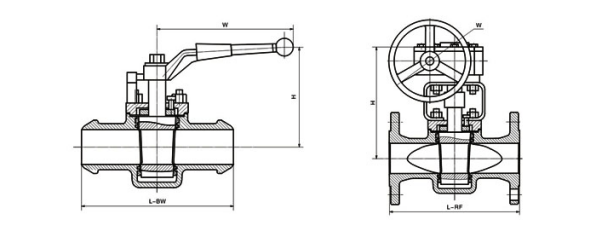

YDAX43卡套软密封美标旋塞阀产品图

特点

1 . 卡套连接，安装便捷：阀体两端采用卡套式连接方式，通过卡套螺母压紧卡套实现与管道的密封连接，安装拆卸方便，无需焊接，适用于仪表管路及高压小口径管道系统。

2 . 软密封结构，密封可靠：旋塞与阀体密封面衬覆聚四氟乙烯（PTFE）等弹性材料，形成软密封结构，实现良好的密封效果，且具有自润滑性，操作轻便。

3 . 快速启闭，流道直通：旋塞旋转90度即可完成启闭，操作迅速。全开时流道呈直通状，流体阻力小，不易产生涡流或沉积。

4 . 耐腐蚀性能优异：阀体及旋塞可根据介质选用不锈钢、碳钢、合金钢等材质，密封面衬覆氟塑料，耐强酸、强碱及有机溶剂等腐蚀性介质，使用寿命长。

5 . 无升降结构，安装空间小：阀杆与旋塞一体旋转，无轴向位移，整体高度较低，适用于安装空间受限的仪表盘或管道系统。

6 . 双向密封无流向限制：阀门设计为双向密封，无严格介质流向要求，安装适应性更强。

7 . 美标设计，规范统一：阀门符合美标设计规范，结构尺寸标准化，便于与美标管道及仪表配套使用，适用于出口项目及外资项目。
