概述

YDAX47倒装油密封美标旋塞阀是一种通过锥形或圆柱形旋塞（塞体）的旋转运动来实现流体通道的开启或关闭的阀门。该阀为直通式结构，旋塞上设有贯通的介质流道，通过旋转旋塞90度，使流道与阀体通道对齐或垂直，从而实现全开或全关。其阀杆与旋塞为一体式或固定连接设计，操作时阀杆与旋塞同步旋转，无升降动作，填料密封位于阀杆与阀体之间，确保外密封可靠。该阀采用倒装式结构设计，旋塞的大端位于阀体底部，介质压力有助于增强密封性能，适用于高压工况。阀门设有独特的油密封系统，通过向旋塞与阀体密封面之间注入密封脂，形成强制油膜密封，可有效补偿密封面的微量磨损，提高密封性能，同时降低操作扭矩。阀门符合美标设计规范，结构尺寸标准化，阀体两端采用法兰连接方式，通过螺栓与管道法兰紧固，密封可靠，拆卸方便。该阀门依靠旋塞与阀体密封面之间的精密配合及油膜润滑实现密封，操作扭矩小，密封性能稳定，使用寿命长，广泛应用于石油、天然气、化工等行业的管路系统中，作为截断或接通介质之用。

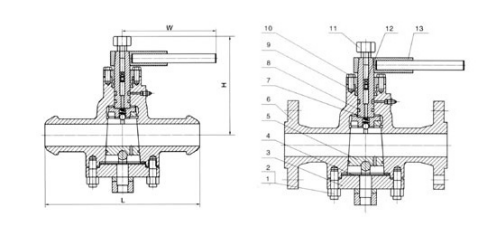

YDAX47倒装油密封美标旋塞阀产品图

特点

1 . 倒装结构，密封增强：阀门采用倒装式结构设计，旋塞的大端位于阀体底部，介质压力有助于增强密封性能，适用于高压工况。

2 . 油密封系统，强制润滑：阀门设有独特的油密封系统，通过向旋塞与阀体密封面之间注入密封脂，形成强制油膜密封，可有效补偿密封面磨损，降低操作扭矩，延长使用寿命。

3 . 快速启闭，流道直通：旋塞旋转90度即可完成启闭，操作迅速。全开时流道呈直通状，流体阻力小，不易产生涡流或沉积。

4 . 密封性能可靠：旋塞与阀体密封面可进行精密研磨，配合油膜润滑实现良好的密封效果，密封性能稳定，适用于高压工况。

5 . 耐腐蚀与耐磨：阀体及旋塞可根据介质选用碳钢、不锈钢、合金钢等材质，密封面可进行硬化处理（如堆焊硬质合金、渗氮等），耐磨损、抗冲刷，使用寿命长。

6 . 无升降结构，安装空间小：阀杆与旋塞一体旋转，无轴向位移，整体高度较低，适用于安装空间受限的管道系统。
