PWQ347F物联网单元阀是一款集成了高精度超声波/电磁流量计量、温度传感器、动态压差平衡调节以及 5G/4G/NB-IoT 无线通信技术于一体的新一代智慧型水力控制终端。该阀门专为现代智慧楼宇空调供暖(HVAC)小区分户计量、数据中心机柜级液冷精细化控流、智慧工业水网末端单元量身打造。阀门采用法兰连接,核心活动构件配备先进的压力平衡式阀芯,可自动消除由于管网系统压力波动引起的流量偏差。通过内置的物联网模块,阀门可实时将管路流量、供回水温度、计算热量及阀门开度等核心数据上传至云端管控平台,并能接收远程调控指令或基于设定目标进行本地自主恒温/恒流控制。在实现高洁净度、极低压降精准调节的同时,更具备完全关断功能,真正实现了“计量、调节、切断、物联”四位一体的跨界集成。

PWQ347F物联网单元阀产品图
特点
1 . 物联网无线多网互联:内置高性能 NB-IoT/4G/5G 通信芯片,支持通过各种工业无线网络或 Modbus 总线协议将数据直连云端。支持远程OTA固件升级、远程参数配置与开度在线调整,实现无人值守的智慧化群控管理。
2 . 跨界四位一体高度集成:将“超声波/电磁计量”、“电动精准调节”、“动态压差平衡”与“严密切断”四大功能完美融合于单一阀体。不再需要在管道上重复堆叠安装各种阀门与表具,大幅缩减了末端单元的安装空间与总包综合采购成本。
3 . 动态平衡与精准温控:内部嵌入机械或电子式压差平衡结构,自动自适应消除外部管网压力对本地流量的干扰。可基于回水温度、供回水压差或固定流量进行就地闭环算法调节,控流曲线优异且无死角。
4 . 具备完全关断零泄漏:采用高密度改性 PTFE 软密封副,突破了传统电动平衡阀或平衡调节阀关闭不严的技术局限。在单元停用、欠费封锁或末端设备检修时,可作为严密切断阀使用,实现气泡级零内漏。
5 . 超高洁净度与强耐腐蚀:阀体及内部核心活动部件均采用高品质不锈钢 SS304(16P)精密铸造加工,长期与冷热水、高达 50% 浓度的乙二醇溶液或高标准去离子水介质接触不生锈、无杂质析出,保障液冷循环管路运行洁净。6 . 双向密封无流向限制:阀门设计为双向密封,无严格介质流向要求,安装适应性更强,适合多种管路布置。

PWQ347F物联网单元阀结构图
零部件名称材料表
| 零件名称 | 球墨铸铁材质阀门 | 不锈钢材质阀门 (如CF8/CF8M) |
| 阀体、阀盖 | QT400-15、QT450-10、QT500-7 | ZG1Cr18Ni9Ti (CF8)、ZG0Cr18Ni12Mo2Ti (CF8M) |
| 球体/阀芯 | 1Cr18Ni9Ti/304 | 1Cr18Ni9Ti/304、0Cr18Ni12Mo2Ti/316 |
| 阀杆 | 1Cr18Ni9Ti/304 | 1Cr18Ni9Ti/304、0Cr18Ni12Mo2Ti/316 |
| 阀座/密封圈 | 聚四氟乙烯(PTFE)、增强PTFE | 聚四氟乙烯(PTFE)、增强PTFE、PEEK |
| 轴套/轴承 | 金属夹PTFE、PTFE+PPL | 金属夹PTFE、PTFE+PPL |
| 填料 | 聚四氟乙烯(PTFE) 、柔性石墨、橡胶 | 聚四氟乙烯(PTFE) 、柔性石墨 |
| 双头螺柱 | A2-70 | 1Cr17Ni2、1Cr18Ni9Ti 、或A193-B8M |
| 垫片 | 柔性石墨、金属夹石墨、PTFE | 柔性石墨+不锈钢、金属夹石墨、PTFE |
| 手轮/支架 | 铝合金、工程塑料 | 通常为碳素钢(Q235) (支架) |

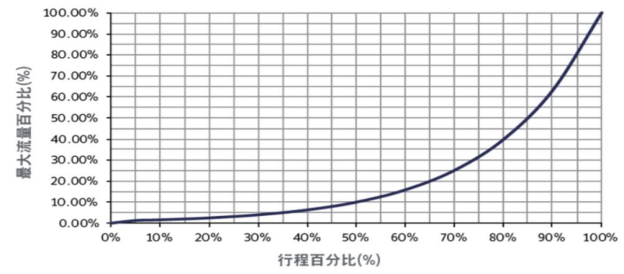

等百分比流量特性曲线图
性能规范表
| 公称通径DN(mm) | 公称压力 PN(MPa) | 高压密封试验压力(MPa) | 强度试验压力(MPa) | 低压密封试验压力(MPa) | 适用温度 |
| 40-150 | 1.6(水) | 1.76(水) | 2.4(水) | 0.6(气) | -20℃~120℃ |
| 泄漏率 | 单向零泄漏 | 阀门可调比 | 100:1 | ||
传感器性能参数
| 传感器 | |
| 温度传感器 | |
| 温度量程 | 0~150℃ |
| 精度 | 传感器探头测量精度: ±0.1℃传感器与电路板综合测量精度:±0.3℃ |
| 压力传感器 | |
| 压力量程 | 0-1600kPa |
| 精度 | ±0.5% FS |
外形尺寸标准要求
设计标准:GB/T 12237, GB/T 19672, API 6D, ASME B16.34
连接法兰:GB/T 9113, HG/T 20592, ASME B16.5
检验与试验:GB/T 13927, API 598, API 6D
压力-温度等级:GB/T 12224, ASME B16.34, API 608

PWQ347F物联网单元阀尺寸图
外形尺寸表
| DN | H1 | H2 | D | L | F | N-Ø | 空载扭矩N.M | 关断压差0.6MPa扭矩N.M | 关断压差1.0MPa扭矩N.M | 阀体壁厚mm | KVSm3/h | 重量kg |
| DN40 | 60 | 116 | 150 | 137 | 110 | 4-φ18 | 2 | 4 | 8 | 6.5 | 40 | 7 |
| DN50 | 65 | 121 | 165 | 137 | 125 | 4-φ18 | 2 | 5 | 9 | 7 | 78 | 8 |
| DN65 | 75 | 126 | 185 | 137 | 145 | 4-φ18 | 2 | 5.5 | 11 | 7 | 120 | 9.5 |
| DN80 | 92 | 138 | 200 | 172 | 160 | 8-φ18 | 3 | 8 | 15 | 7.5 | 160 | 13.3 |
| DN100 | 101 | 154 | 220 | 185 | 180 | 8-φ18 | 3 | 18 | 22 | 8 | 275 | 17 |
| DN125 | 115 | 168 | 240 | 215 | 210 | 8-φ18 | 6 | 18 | 25 | 10 | 396 | 25 |
| DN150 | 135 | 180 | 280 | 250 | 240 | 8-φ22 | 7 | 20 | 28 | 10 | 544 | 33 |
| DN200 | 159 | 203 | 340 | 300 | 295 | 12-φ22 | 18 | 50 | 75 | 11 | 600 | 50 |
△P: 阀门全开时的压差(单位:KPa)
V: 压差为 △P时的额定流量 (单位: m3/h)
Kvs: 阀门全开,阀两端压差为100KPa(1bar),介质密度为1g/cm3时,过流控制阀的介质体积流量。
