ZZYVP氮封自力式压力调节阀

  • 型号:ZZYVP-16B/ZZYVP-16C/ZZYVP-16P
  • 规格:DN20-DN100
  • 适用温度:≤ 425 ℃
  • 适用介质:水、蒸汽、油品及类似液体
  • 压力:PN16
  • 连接方式:法兰
  • 驱动方式:自动
  • 材质:碳钢、不锈钢
x

添加二维码为您服务!

x
  • 产品特性
  • 结构性能
  • 外形尺寸

ZZYVP氮封自力式压力调节阀概述

ZZYVP氮封自力式压力调节阀是一种专用于储罐氮气密封保护系统的自力式微压控制装置。该阀采用介质自驱动力平衡原理,通过敏感膜片感应储罐顶部气相空间压力变化,自动调节氮气补给量或排气量,将罐内压力精确维持在微正压设定范围(通常0.1-5kPa)。其核心功能是通过持续稳定的氮气覆盖隔绝空气,防止储罐内物料氧化、挥发或受潮,同时保障储罐结构安全,广泛应用于化工、石油、制药、食品等行业挥发性液体或敏感物料的储罐保护系统。

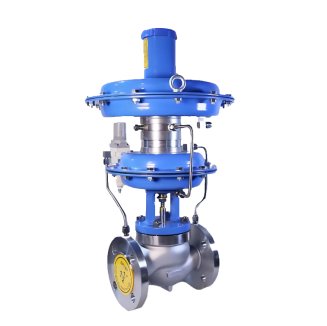

ZZYVP氮封自力式压力调节阀产品图

ZZYVP氮封自力式压力调节阀特点

1. 氮封专用微压控制

针对储罐氮封工况的特殊需求设计,可对0.1-5kPa范围内的微正压实现高精度控制(灵敏度可达±50Pa)。采用低压差专用膜片与轻载弹簧组,确保在微量气体调节工况下的动作灵敏度与控制稳定性。

2. 双作用控制模式

集成供氮调节与泄氮控制双功能。当罐内压力低于设定值时自动开启补充氮气,高于设定值时自动开启排气,维持罐内压力动态平衡。单阀实现双向调节,简化系统结构,降低安装成本。

3. 耐腐蚀与密封安全设计

阀内接触气体部件采用不锈钢或聚四氟乙烯材质,抗氮气及化工挥发性气体腐蚀。密封结构采用软硬复合密封或金属波纹管密封,实现长期零泄漏,防止外部空气渗入或氮气无效逸散。

4. 自适应与安全冗余

内置阻尼机构可抑制因物料进出罐引起的压力骤变干扰。可选配双阀组合或超压爆破片作为安全冗余,确保在极端工况下储罐压力安全。取压口设计可配置隔离罐,防止介质结晶或堵塞影响压力感应。

5. 节能自驱与智能集成无需外部能源,利用储罐自身压力变化驱动阀门动作,节能且适用于防爆区域。可集成压力变送器与数字控制器升级为智能氮封系统,支持远程监控、压力曲线记录与故障预警,实现精细化能源管理与安全控制。



zzyvp氮封自力式压力调节阀结构图

零部件名称材料表

序 号名称Name材料Material
1阀体ZG230-450、ZG1Cr18Ni9
2阀内件1Cr18Ni9Ti
3膜盖A3、1Cr18Ni9Ti
4膜片夹增强涤纶织物橡胶、氟橡胶
5弹簧60Si2Mn、1Cr18Ni9Ti

性能规范表
公称压力1.6MPa
强度试验压力2.4
密封试验压力1.76
适用温度≤425


外形尺寸标准要求

1、阀门的结构长度按GB/T12221的标准

2、连接法兰按GB9113的标准

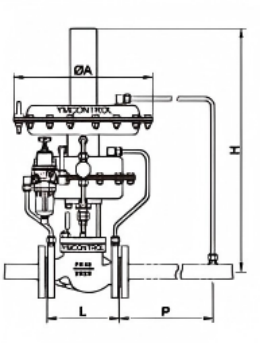

zzyvp氮封自力式压力调节阀外形图

zzyvp氮封自力式压力调节阀外形尺寸表

DNLHAP
20184548Ф308 Ф394180
25184548180
32180565220
40200565220
50230565300
65290595400
80310595400
100350595570


您可能需要的其他阀门产品

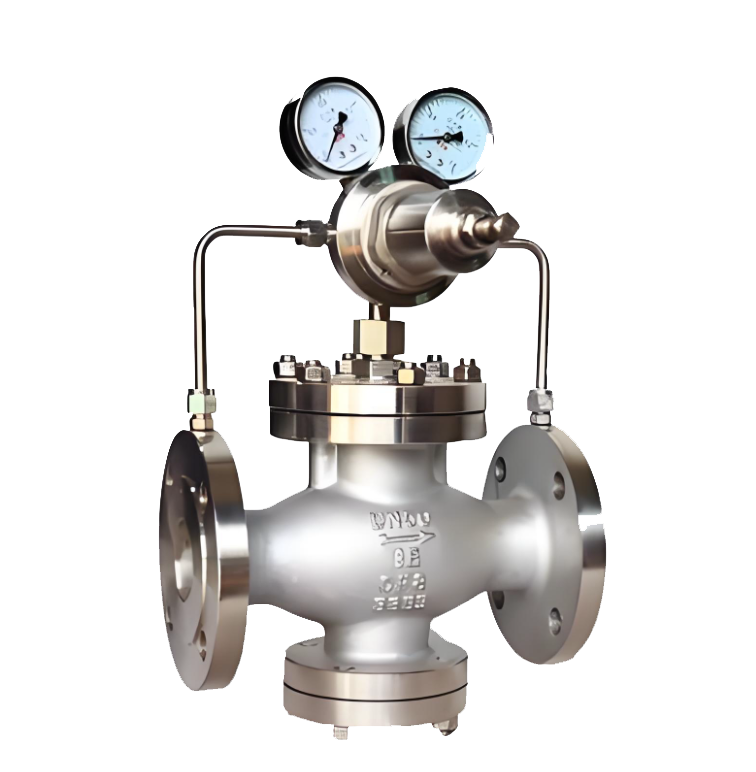

  • YK43F高压气体减压阀

    型号:

    YK43F-16C/YK43F-25C/YK43F-40C/YK43F-64C/YK43F-16P/YK43F-25P/YK43F-40P/YK43F-64P/YK43F-100P

    规格:

    DN15-DN500

    压力:

    1.6Mpa-16Mpa

    材质:

    铸钢、不锈钢、锻钢、锻不锈钢

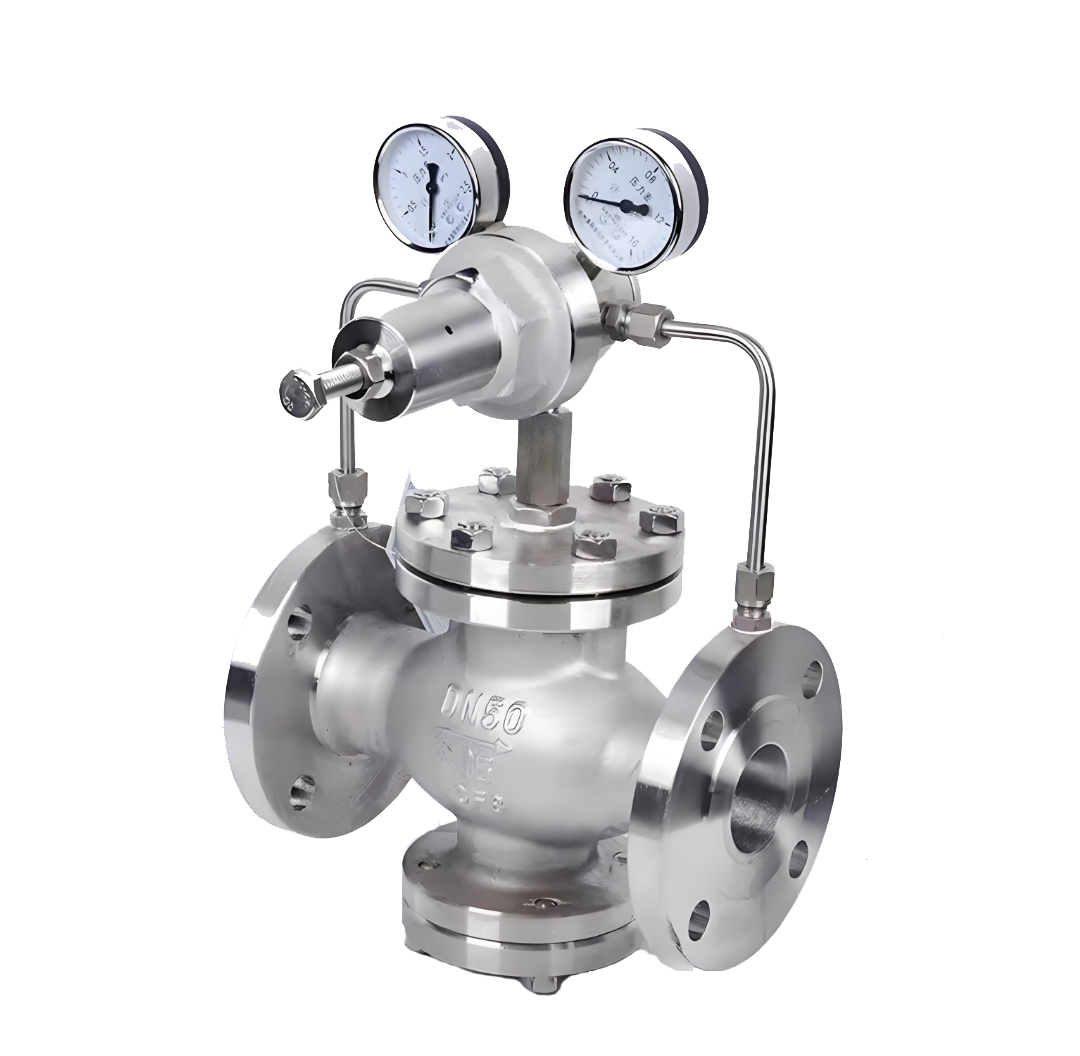

  • YK43X氮气减压阀

    型号:

    YK43X-16P/YK43X-25P/YK43X-40P/YK43X-64P/YK43X-100P/YK43X-16C/YK43X-25C/YK43X-40C/Y43KX-64C

    规格:

    DN15-DN500

    压力:

    1.6Mpa-16Mpa

    材质:

    碳钢、不锈钢

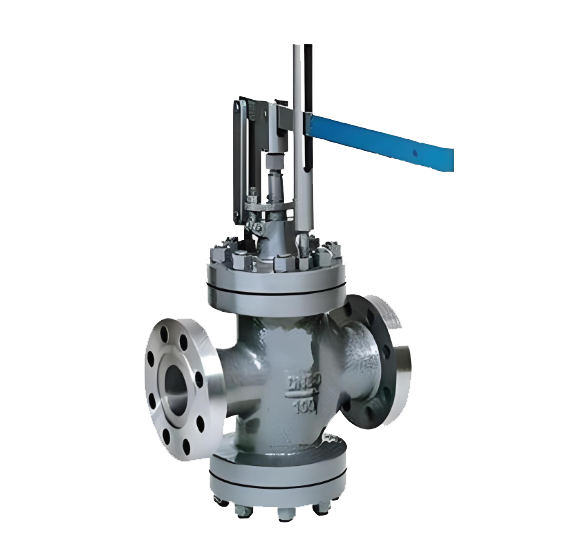

  • Y43X先导活塞式减压阀

    型号:

    Y43X-10C/Y43X-16C/Y43X-10P/Y43X-16P

    规格:

    DN50-DN400

    压力:

    PN10,PN16

    材质:

    不锈钢、碳钢
/storage/20251230/nbo1767056149LjndsD1.jpg
减压阀噪音扰人?一文读懂3大根本原因及解决方案


减压阀噪音扰人?一文读懂3大根本原因及解决方案

减压阀在运行过程中产生的刺耳噪音,不仅是环境污染问题,更可能是设备故障的前兆。本文将深入解析减压阀产生噪音的三大根本原因——机械振动噪音、流体动力学噪音和空气动力学噪音,并提供专业解决方案。

一、机械振动噪音:设计与工艺的考验

机械振动噪音是减压阀最常见的噪音类型,主要分为两种形式:

1. 低频振动噪音

产生原因

  • 介质射流和压力脉动
  • 阀出口流速过快
  • 管路布置不合理
  • 阀内活动零件刚性不足

2. 高频振动噪音(共振现象)

产生原因

  • 阀门自然频率与介质激励频率重合
  • 特定减压范围内易发生
  • 对工况变化敏感,噪音波动大

解决方案

  • 优化衬套与阀杆间隙设计
  • 提高机械加工精度
  • 调整阀门自然频率
  • 增强活动零部件刚性
  • 选用合适的减振材料

二、流体动力学噪音:流体控制的挑战

流体通过减压阀时产生的紊流和涡流会引发明显的噪音问题。

1. 紊流噪音

  • 特征:频率低、噪音级较小
  • 成因:紊流流体与阀门/管路内表面相互作用
  • 影响:通常不构成严重噪音问题

2. 汽蚀噪音(危害最大)

产生机理

  1. 减压过程中流体流速达到临界值
  2. 液体开始汽化产生气泡
  3. 气泡受压爆炸产生冲击波
  4. 局部瞬间压力可达196 MPa

关键数据

  • Δp初始值:液体开始汽蚀的临界减压值
  • 超过此值噪音急剧增大

预防措施

  • 将实际减压值控制在临界值以下
  • 优化阀瓣流体方向设计
  • 采用多级减压结构
  • 选择抗汽蚀材料

三、空气动力学噪音:可压缩流体的特性

当蒸汽等可压缩流体通过减压部位时,会产生独特的噪音问题:

产生原理

  • 流体机械能转化为声能
  • 高速气流与阀门结构相互作用
  • 压力突变导致气体膨胀发声

控制方法

  • 优化减压流道设计
  • 采用消音器或扩散器
  • 控制出口流速
  • 合理设置背压

综合解决方案与选型建议

设计阶段预防措施

  1. 参数优化:精确计算工况参数,确保减压值在设计范围内
  2. 结构设计:采用流线型流道,减少湍流产生
  3. 材料选择:选用高刚性、耐汽蚀的特殊合金
  4. 频率分析:避免阀门固有频率与激励频率重合

安装与维护要点

  1. 正确安装:确保前后直管段长度,避免急弯
  2. 定期检测:建立噪音监测机制,早期发现问题
  3. 及时维护:更换磨损部件,保持阀门最佳状态

品牌选型推荐

  • 高压差工况:选用多级减压阀
  • 液体介质:侧重抗汽蚀设计
  • 气体/蒸汽:关注空气动力学优化
  • 敏感环境:选择低噪音专用型号

专业技术总结

减压阀噪音问题的本质是能量转换和释放的过程。从根本上说,所有噪音问题都与阀门的设计合理性、制造工艺精度和工况匹配度密切相关。通过科学的选型、正确的安装和规范的维护,完全可以将减压阀噪音控制在可接受范围内。

立即行动建议:如果您正在受减压阀噪音困扰,建议首先记录噪音特征(频率、时段、变化规律),检查工况参数是否偏离设计值,并及时联系专业技术人员进行诊断处理。
