Y45H杠杆式减压阀

  • 型号:Y45H-10C/Y45H-16C/Y45H-25C/Y45H-40C/Y45H-64C/Y45H-10P/Y45H-16P/Y45H-25P/Y45H-40P/Y45H-64P
  • 规格:DN50-500
  • 适用温度:≤450 ℃
  • 适用介质:水、蒸汽、油品及类似液体
  • 压力:PN16,PN25,PN40,PN64,PN10
  • 连接方式:法兰
  • 驱动方式:自动
  • 材质:铸钢、不锈钢
x

添加二维码为您服务!

x
  • 产品特性
  • 结构性能
  • 外形尺寸

Y45H杠杆式减压阀概述

Y45H杠杆式减压阀组是由杠杆式减压阀、前后切断阀、过滤器、压力表及附件组成的机械式压力调节装置。该阀组采用杠杆重锤平衡原理,通过杠杆机构将重锤或弹簧作用力与介质压力平衡,驱动阀瓣自动调节开度,实现稳定的压力减压控制。阀体采用铸钢或不锈钢材质,结构坚固直观,适用于蒸汽、气体及稳定液体介质。该阀组无需外部能源,调节稳定可靠,广泛用于供热、电站、工业锅炉等对防爆要求高或无需外接能源的管道系统中。

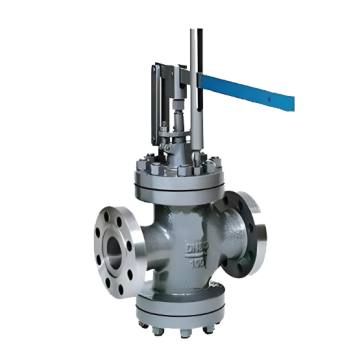

Y45H杠杆式减压阀产品图

Y45H杠杆式减压阀特点

1.杠杆机械式调节:采用杠杆重锤或杠杆弹簧平衡结构,机械原理直观可靠,无需外部动力,适用防爆及无外能场合。

2.调节稳定抗干扰:杠杆系统惯性大,对压力波动响应平缓,输出压力稳定性好,抗流量突变干扰能力强。

3.结构坚固维护简单:杠杆机构外露便于观察和调整,维护时无需复杂工具,耐用性好,故障率低。

4.安全可靠适应性强:适用于蒸汽、压缩空气、氮气等多种介质,特别适合高温及振动环境,安全性高。

5.经济实用配置灵活:可配套前后阀门、过滤器及压力表组成完整阀组,也可单独安装,满足不同现场需求。

Y45H杠杆式减压阀结构图


零部件名称材料表

序 号NO.名称Name材料Material
1阀 体bodyWCB
2阀瓣disc2Cr13
3阀座seat304
4阀杆stem2Cr13
5垫片gasket柔性石墨graphite
6导向套Guide Sleeve2Cr13
7活塞环piston ring合金耐磨铸铁Alloy Wear-Resistant Cast Iron
性能规范表Performance Specification
公称压力Nominal Pressure1.0-6.4Mpa
强度试验压力Shell Test1.5-9.6
密封试验压力Seal Test1.1-7.04
适用温度Suitable Temp.≤450


外形尺寸标准要求

1、阀门的结构长度按GB/T12221的标准

2、连接法兰按GB17241.6的标准

Y45H杠杆式减压阀外形图


Y45H杠杆式减压阀外形尺寸表

公称通径DN外 形 尺 寸
LL1HHll
50300150520190565
65340170540205650
80380190550215650
100400215580240800
125430225620275800
150450230650320800
200500260790340800
250550285850370800
300750395940460900
350850445990530900
40095055011206601000
500113068016608001000

Y45HY杠杆式减压阀流量系数(Cv)

DN506580100125150200250300350400500
Cv20255060701101502304205407101020
