产品介绍

该产品是本单位公称技术人员参照美国、法国和国内同类型的先进产品进行设计和制造的。适用工矿企业、高层建筑、生活用水、消防用水系统中使用，需要减静压和动压的场合可以取代中间水箱，节约建筑中间水箱的费用，扩大建筑物使用的空间。阀体采用了全通道流线型设计，流体阻力小、流量大。在传动方式上采用了水力操作，即利用管路中的水压自动操作主阀盘的上下移动，控制阀口开度，调节下游压力，使下游压力维持在导阀弹簧设定的压力值上。当下游压力超过设定值时，减压阀将自动关闭，不管入口压力P1怎样波动，都可输出稳定的出口压力P2。不管下游流量怎样变化，都能维持出口压力P2稳定在导阀设定值上，同时通过导阀调节的出口压力调节范围大，可达阀前压力10-80％，且工作平稳，无水锤冲击现象。

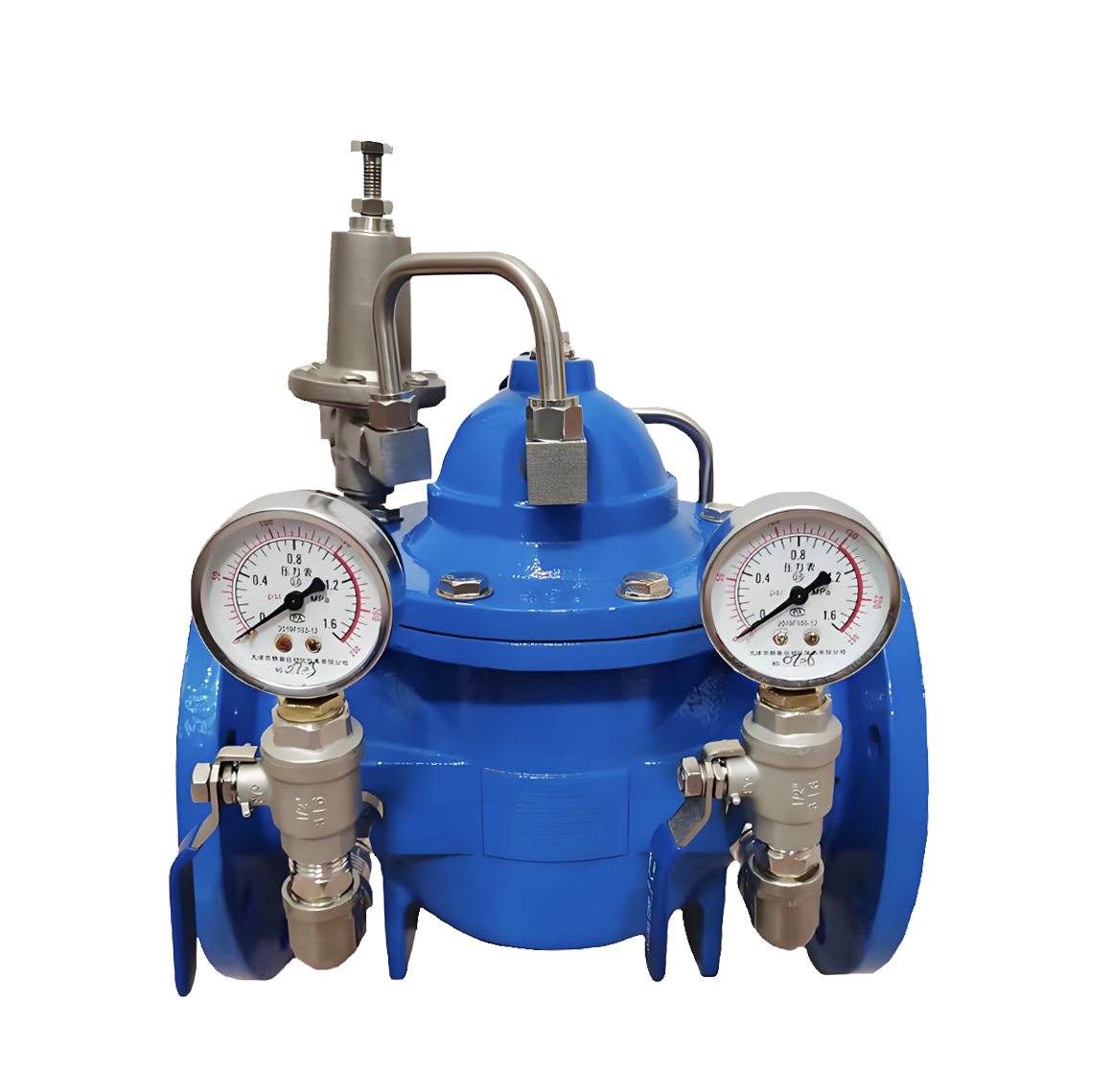

200X活塞式减压阀产品图

工作原理

 进口压力P1通过导管和针阀18（参看结构图）进入主阀的控制室，并建立向下的压力P3。出口压力P2也通过导管作用在导阀的隔膜（或活塞）下并与导阀的调节弹簧相对抗，当下游压力超过导阀弹簧设定值时，导阀关闭，控制室内的水排泄量为0，可变压力P3达到最大值，则主阀盘紧压阀座减压阀关闭。一旦下游压力P2降到导阀弹簧设定值时，导阀开启，控制室内的压力水将通过导阀9、球阀6排泄到下游。由于针阀开度小，并且入口导管比出口导管直径小，所以排泄速度大于入口压力补水速度，由此控制室内的压力P2减小，一直作用在主阀盘下面的入口压力P1将主阀盘托起，从而打开减压阀。在移定调节状态，排泄流量等于补水流量，主阀口开度不变，下游压力稳定。（这是隔膜式的工作原理，活塞式的亦同。）
