用途多功能水泵控制阀主要用途是安装在高层建筑给水系统以及其它给水系统的水泵出口管道上，防止介质倒流，防止水锤及水击现象的产生，一阀兼具电动阀，逆止阀和水锤消除器三种功能，可有效地提高供水系统的安全可靠性,符合给水工程设备机械化和自动化的要求。JD745X 多功能水泵控制阀产品图特点1、消除水锤效果好。将缓开、速闭、缓闭消除水锤的技术原理一体化，防止开泵水锤和停泵水锤的产生。2、操作方便。只需操作水泵电机启闭按钮，阀门即按照水泵操作规程实现自动开闭。3、节能效果好。阀体采用了流线型直流式设计，压力损失小，流量大，且体积小，重量轻。4、阀门采用双室传动机构，分成两个不同的压力室，其特点是：平稳地止水关闭，而不产生压力波动。另外，整个传动机构可作为一个整体拆卸，而不用拆掉隔膜，从而便于检查。工作原理多功能水泵控制阀主要由主阀和导管控制系统组成。（参看结构图）主阀由阀体、阀盖、阀杆、大小阀瓣及膜片、膜片压板等组成。其中上、中阀盖、阀杆、膜片、膜片压板及小阀瓣连接为一个整体，膜片将它分成两个不同的压力室称双室传动机构。大阀瓣在阀杆上可上下滑动。导管控制系统由球阀、微止回阀、过虑器及管路等组成。导管控制系统一部分连通主阀进口与控制室下腔，另一部分连通主阀出口与控制室上腔。出厂前阀门处于关闭状态。当水泵启动时，主阀进口压力升高，压力水通过球阀（14）、过虑器（13）、微止回阀（12）进入控制室下腔，推动膜片压板上行，带动小阀瓣开启，大阀瓣在水流的推动下与小阀瓣同时开启，完成开阀。同时，控制室上腔的水经过虑器（10）、球阀（6）流到主阀出口。由于微止回阀（12）的节流作用，小阀瓣的开启速度较慢，能保证主阀的开启时间大于水泵电机的启动时间，实现轻载启泵，避免因开阀速度过快而产生开泵水锤。当水泵关闭时，主阀进口压力低于出口压力，大阀瓣在重力的作用下，迅速落下关闭，截断约90％的水流。同时，主阀出口的压力水进入控制室上腔，推动膜片压板下行，使小阀瓣关闭，最终实现主阀的完全关闭。通过调节主阀出口端球阀（6）的开度，可控制膜片压板的下行速度，实现小阀瓣的缓闭，有效地消除停泵水锤。

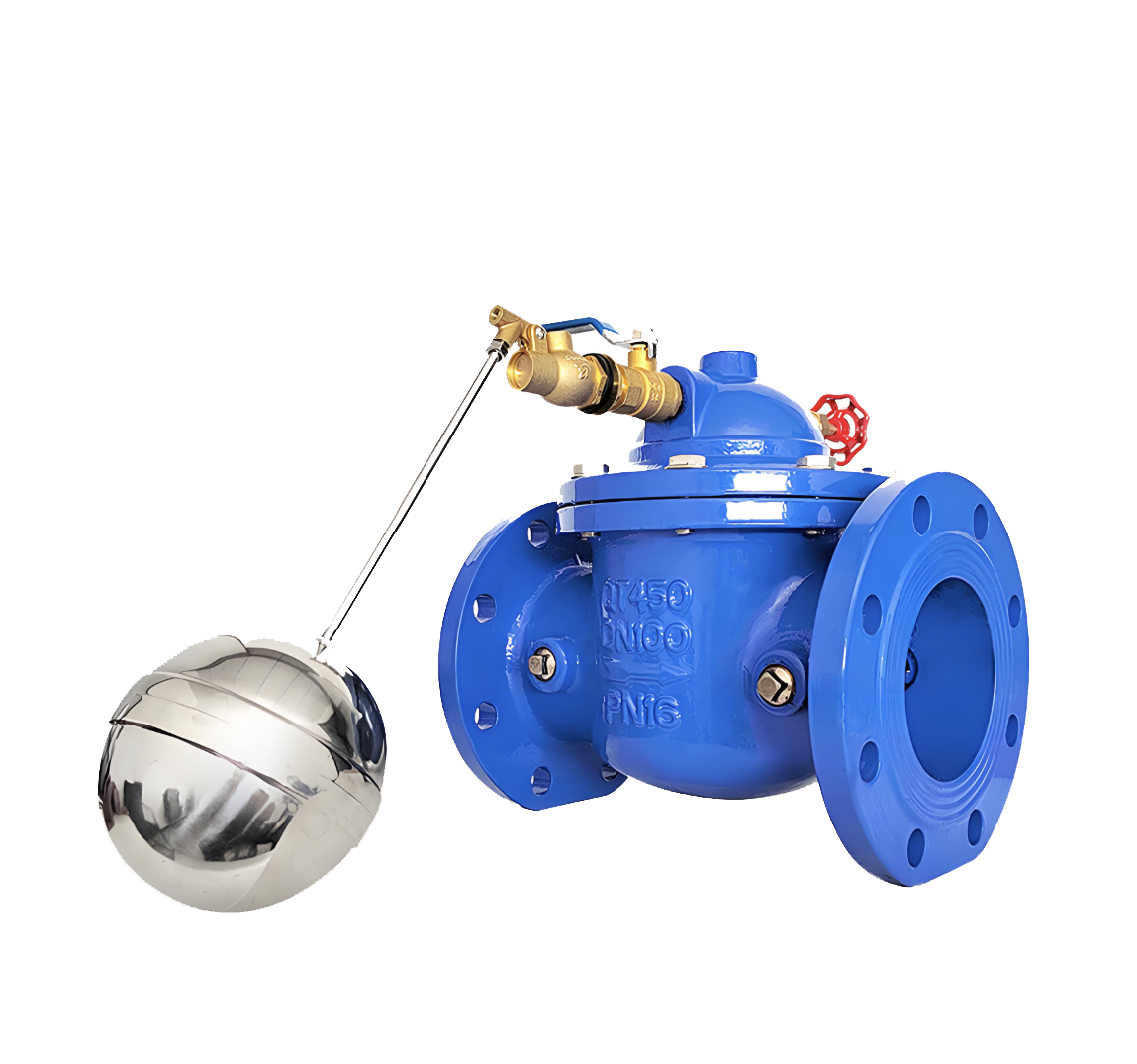

100X膜片式遥控浮球阀产品介绍 该产品是我厂工程技术人员参照国内外同类型的先进产品进行设计和制造的，本阀常用于高层建筑、工矿企业、公园等各类水池、水塔的自动供水系统，并具有体积小、重量轻、安装维修方便，主阀与浮球阀可分离等特点。阀体采用了全通道流线型设计，流体阻力小，流量大，密封效果好。由于在主阀上配装了倒流管控制系统，利用水力自动操作，可自动控制水塔或水池的液位，保养简单，灵活耐用，液位控制准确度高，水位不受水压干扰且关闭紧密不漏水，欢迎选购。100X膜片式遥控浮球阀产品图100X膜片式遥控浮球阀工作原理 当管道从阀门的进水端给水时，由于针阀14、球阀8和浮球阀5是常开的，所以通过微型过滤器13、针阀14的水进入阀盖控制室后，又经球阀8和浮球阀5流进水箱，控制室内不能形成压力，则进入主阀盘下面的入口压力将主阀盘托起，打开主阀盘向水箱内大量供水。当水池或水塔内的水位逐渐升高，浮起浮球后把浮球阀5关闭时，阀盖控制室内的水便逐渐增加压力直至把主阀盘关闭，此时便起到了自动遥控的作用。当水位下降至一定程度，浮球随水面下降浮球阀被打开，控制室内的水流走，压力下降而把主阀盘托起，及时向水池或水塔补充储水。（这是隔膜式的工作原理，活塞式的亦同。）

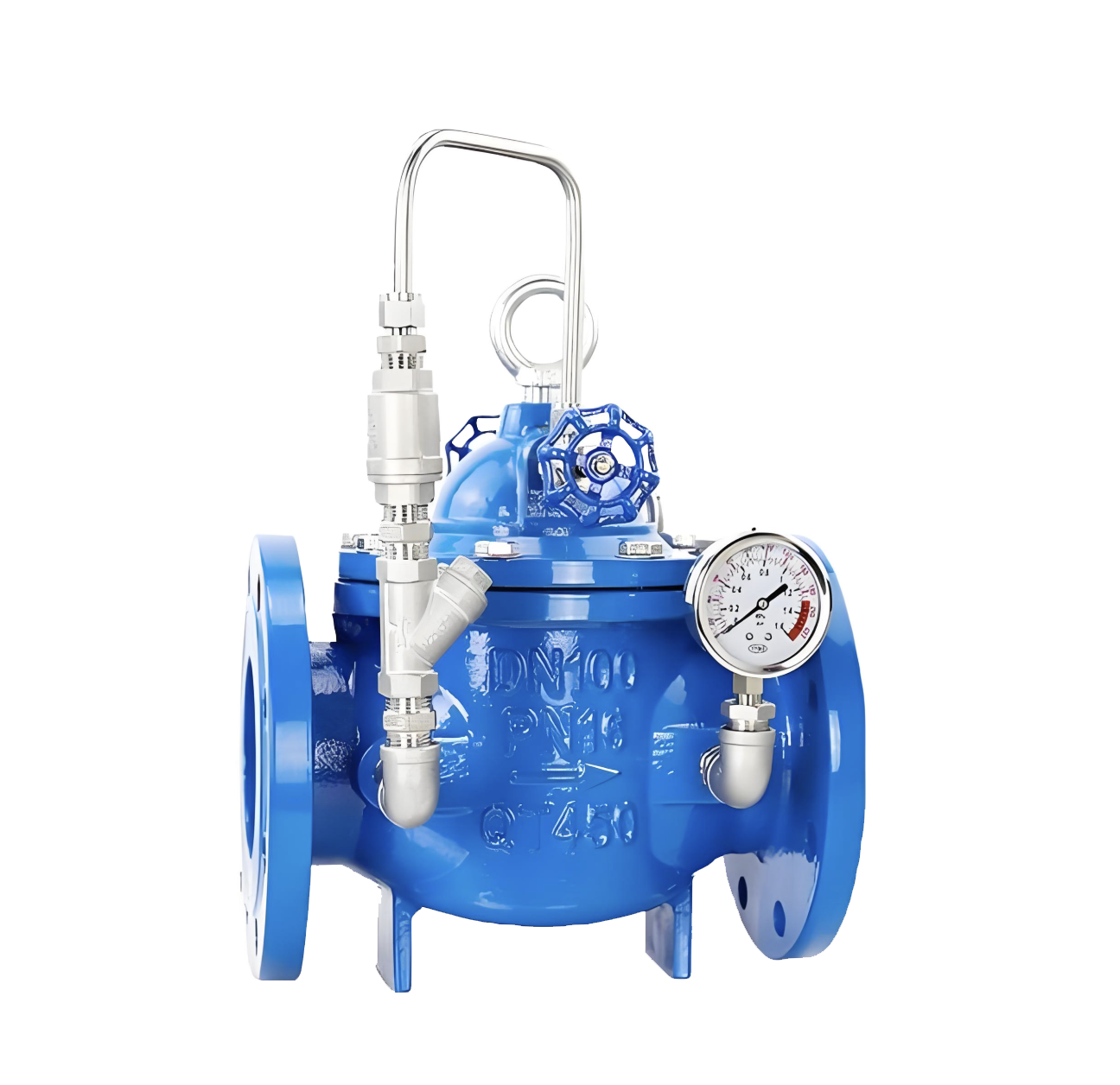

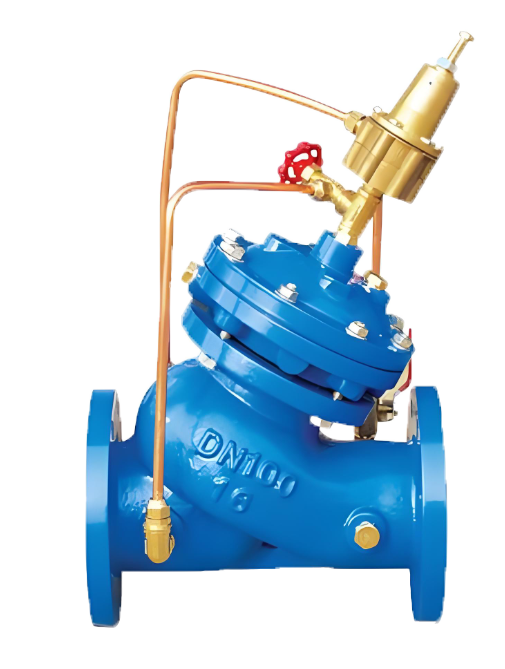

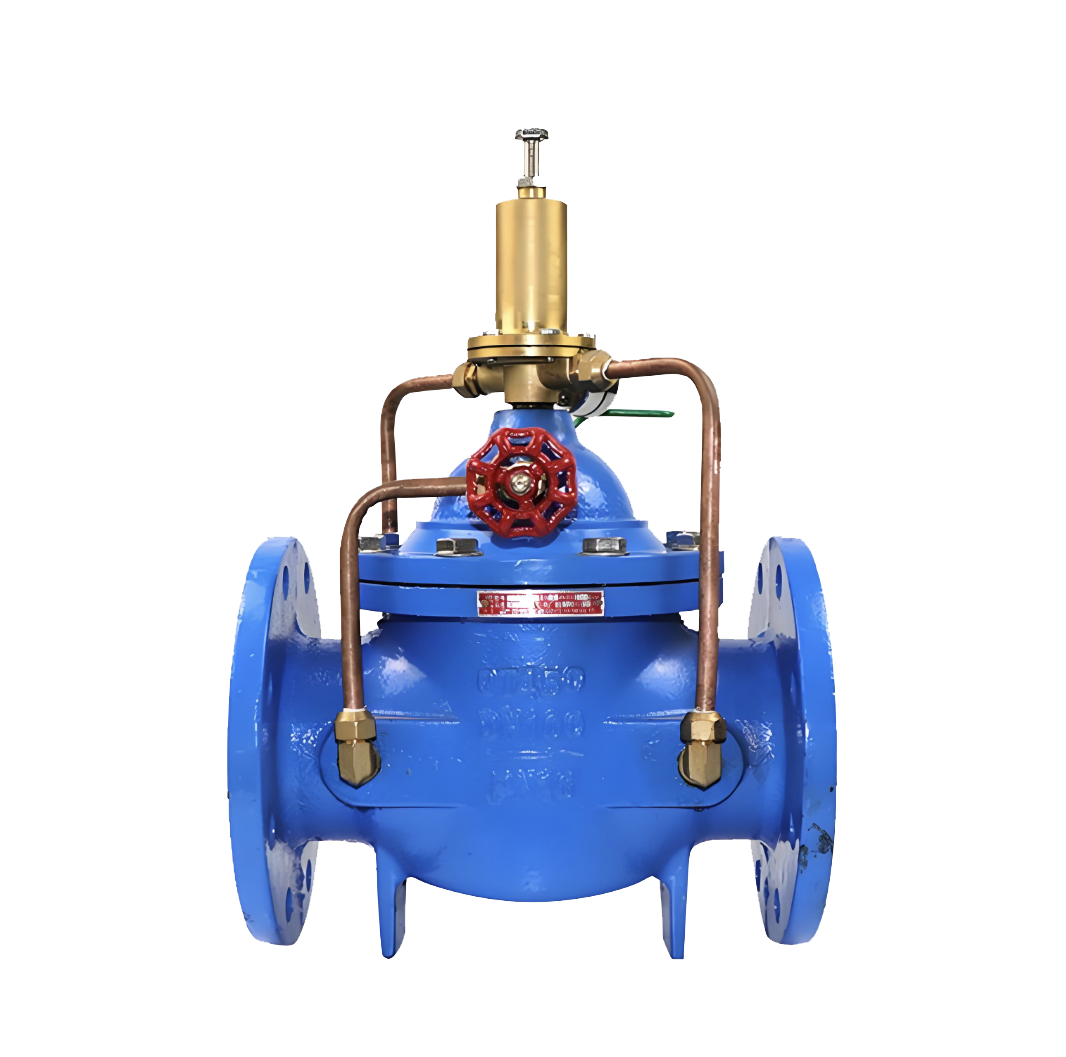

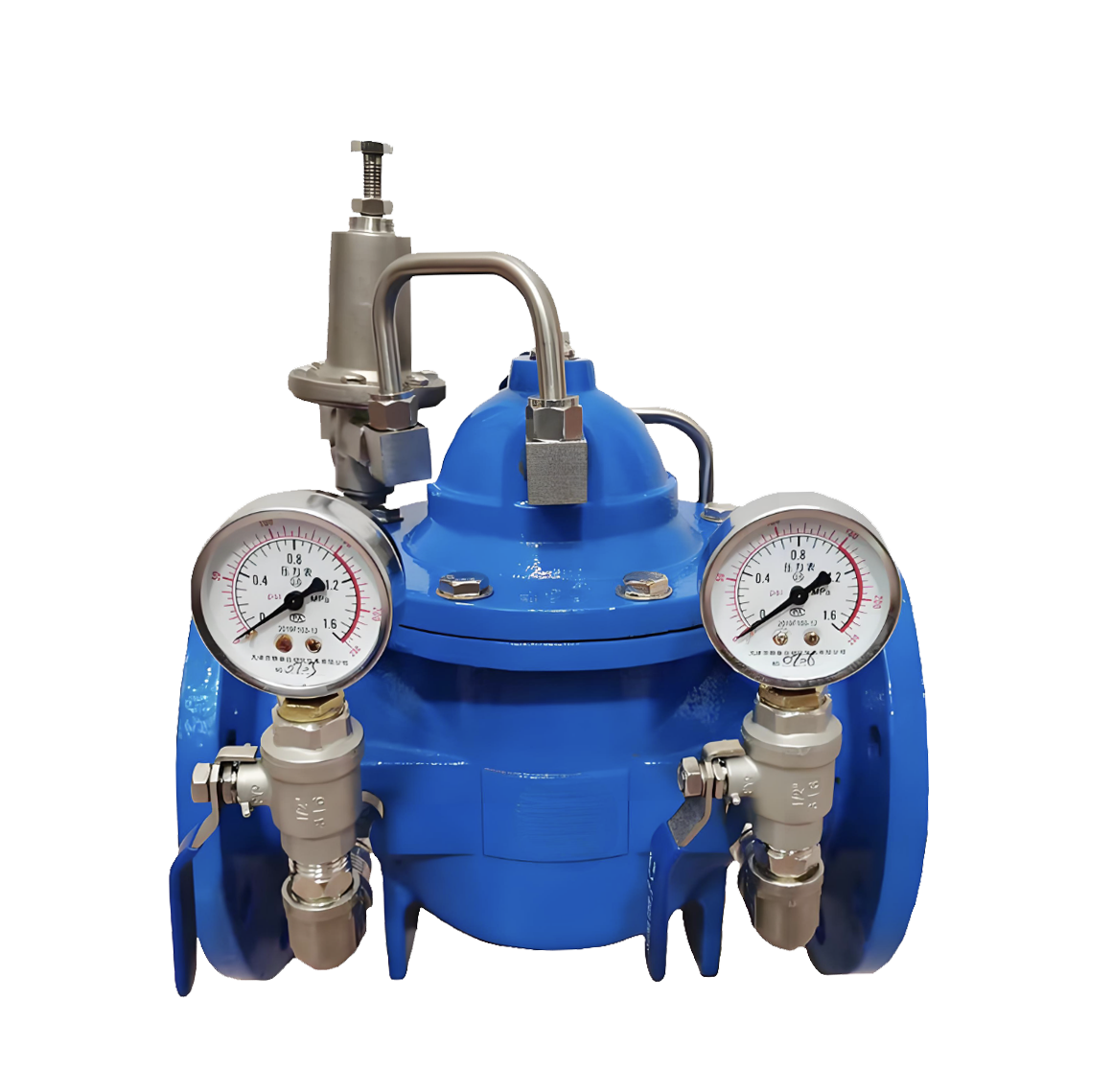

产品介绍200X膜片式减压阀是本单位公称技术人员参照美国、法国和国内同类型的先进产品进行设计和制造的。适用工矿企业、高层建筑、生活用水、消防用水系统中使用，需要减静压和动压的场合可以取代中间水箱，节约建筑中间水箱的费用，扩大建筑物使用的空间。阀体采用了全通道流线型设计，流体阻力小、流量大。在传动方式上采用了水力操作，即利用管路中的水压自动操作主阀盘的上下移动，控制阀口开度，调节下游压力，使下游压力维持在导阀弹簧设定的压力值上。当下游压力超过设定值时，减压阀将自动关闭，不管入口压力P1怎样波动，都可输出稳定的出口压力P2。不管下游流量怎样变化，都能维持出口压力P2稳定在导阀设定值上，同时通过导阀调节的出口压力调节范围大，可达阀前压力10-80％，且工作平稳，无水锤冲击现象。200X膜片式减压阀产品图200X膜片式减压阀工作原理进口压力P1通过导管和针阀18（参看结构图）进入主阀的控制室，并建立向下的压力P3。出口压力P2也通过导管作用在导阀的隔膜（或活塞）下并与导阀的调节弹簧相对抗，当下游压力超过导阀弹簧设定值时，导阀关闭，控制室内的水排泄量为0，可变压力P3达到最大值，则主阀盘紧压阀座减压阀关闭。一旦下游压力P2降到导阀弹簧设定值时，导阀开启，控制室内的压力水将通过导阀9、球阀6排泄到下游。由于针阀开度小，并且入口导管比出口导管直径小，所以排泄速度大于入口压力补水速度，由此控制室内的压力P2减小，一直作用在主阀盘下面的入口压力P1将主阀盘托起，从而打开减压阀。在移定调节状态，排泄流量等于补水流量，主阀口开度不变，下游压力稳定。（这是隔膜式的工作原理，活塞式的亦同。）

产品介绍 300X膜片式缓闭止回阀是我厂技术人员参照国内外同类型的先进产品研制而成的一种新型止回阀。此阀具有结构新颖、设计合理、密封效果好、流体阻力小，流量大和使用寿命长等特点。由于在主阀上配装了导管控制系统，利用水力自动操作，可使主阀获得最佳的开启或关闭速度，从而防止了水锤及水击现象的产生，达到缓闭消声的效果，是高层建筑给供水系统的理想产品，欢迎选购！300X膜片式缓闭止回阀产品图工作原理 当水泵开始工作时，阀门进水端的水流，通过微型过滤器16，针阀15，单向阀14，进入阀盖的控制室，然后再通过球阀6排泄到出口。由于针阀15开度小（一般打开1/4圈即可）并且入口导管比出口导管直径小，所以控制室内的排泄速度大于入口的补水速度。由此，控制室内的压力减少，一直作用在主阀盘5下面的入口压力将主阀盘托起，从而打开主阀向下游供水，当停止供水时下游的水开始回流，由于阀盘5的自重和上水腔的压力使截流口迅速关闭90％，剩余10％利用导管把阀后压力传到上水腔，由于单向阀14的作用，上水腔的水不能流出，因此水腔内的压力逐渐增大，阀杆缓慢下移，最后使主阀盘严密关闭，防止了下游的水回流，起到了缓闭消声的作用。（这是隔膜式的工作原理，活塞式的亦同。）

产品介绍 该产品是本单位工程技术人员通过引入新的技术，制造工艺及结构的改进，达到了国际同类产品先进水平。阀体采用了全通道流线型设计，流体阻力小，流量大，在传动方式上采用了水力操作，即利用管路中的水压自动操作主阀瓣的上下移动，控制主阀口开度，主阀安装在送配水管路控制流量的管线中。可先设定调正阀门上部向导调节阀及导阀某固定流量，就可使通过主阀的流量保持不变，即使主阀上游的压力发生变化，也不会影响。总之该产品是生活给水、消防系统及工业给水系统的理想产品。400X膜片式流量控制阀产品图工作原理当主阀进口端水压分别进入阀体及控制室（参看结构图），且主阀外部之球阀6同时关闭，此时主阀处于全封闭状态。当主阀外部之球阀6全开启后，此时控制室内水压全部排列下游低压区时，此时主阀呈现全开状态。调节主阀外部之球阀6开度，使水流经过针阀17与球阀6之水流达到平衡，此时主阀处于浮动状态。流量控制阀是利用水流通过导管和针阀17进入主阀控制室的压差，引管至并借助调正导管9的弹簧控制阀门开度，并且调节主阀上部向导调节阀15使主阀口保证设定开度，使管线中的流量不超过某设定值。即使上游压力发生变化，也不会影响下游的压力。（这是隔膜式的工作原理，活塞式的亦同。）

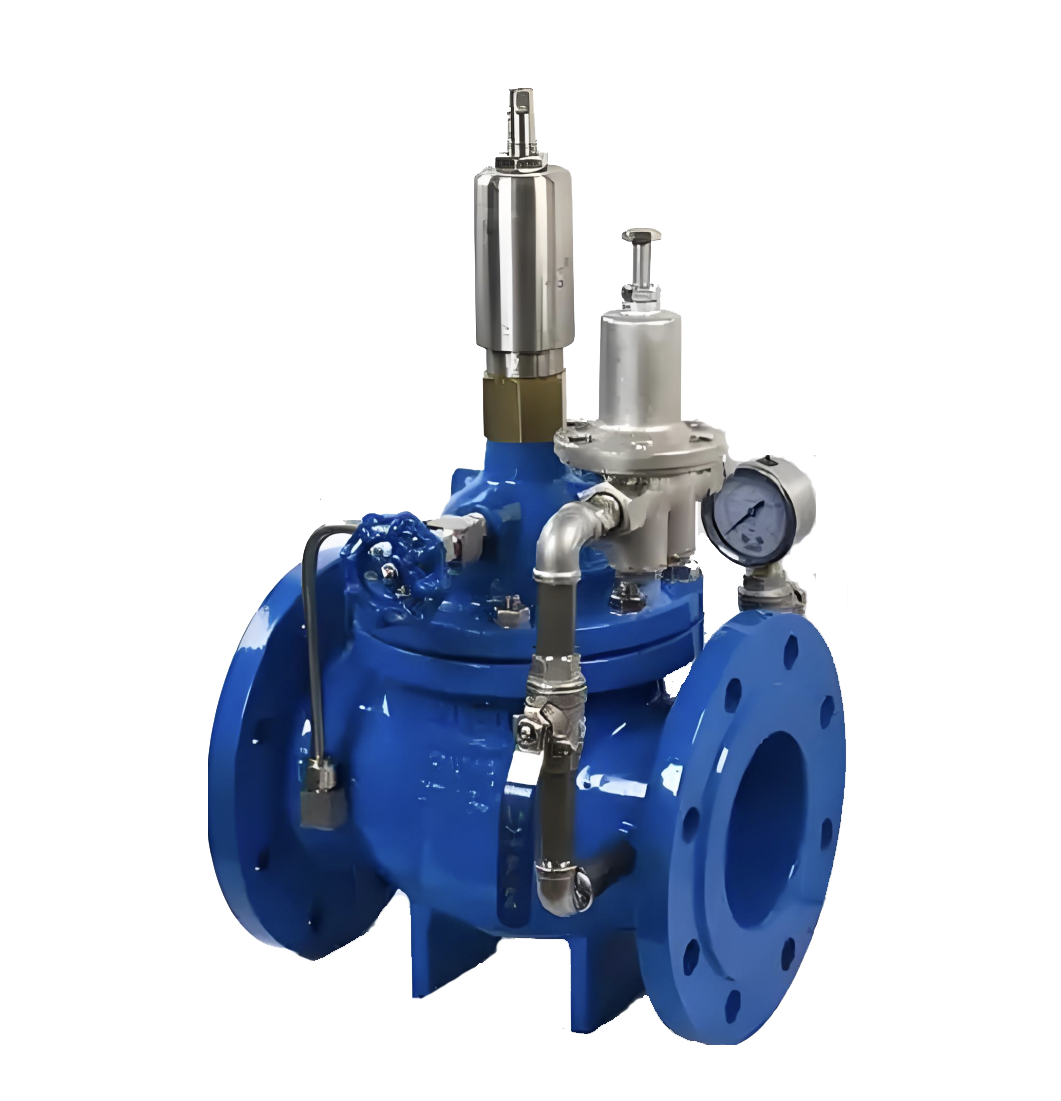

产品介绍 500X膜片式泄压/持压阀是本单位工程技术人员参照美国、法国和国内同类型的先进产品进行研制而成的一种新型阀门。在传动方式上采用了水力操作并能自动控制，即利用控制管路中的压差自动开合，关闭主阀，使上游的压力不超过某一设定值。阀体采用了全通道流线型设计，流体阻力小密封性能好，自动启闭性能灵敏。该阀的主要特点是既可以作泄压阀，又可以作持压阀。作泄压阀时可将给水管路中超过向导阀安全设定值之压力释放掉，并维持管路中压力于—安全设定值以下，以防止管路中高压或突压毁损管线或设备，可用于高层大楼消防测试循环系统以及其它给水平系统之泄压用，防止水压过高造成系统危险；作持压阀时可维持主阀上游供水压力于某一设定值以上，以保障主阀上游供水区的压力。主要用于城市低压供水区域。总之该产品是用于供水系统的理想产品，欢迎选购。500X膜片式泄压持压阀产品图工作原理与用途 作泄压阀时，主阀安装于泄水旁路，即与主管道并联安装。当上游压力逐渐上升超过导阀13设定值时，主阀迅速开启泄水降压，直到上游压力降到导阀13设定值以下时，主阀才缓慢平稳关闭，并避免了水锤水击的发生，保证了管线的安全。作泄压阀时，主要用于消除因流量供大于需而逐渐增大的过高压力，如消火栓系统的消防初期、自动喷淋以及各种给水系统的水泵出口处。作泄压阀时，球阀12为常开。作持压阀时，主阀安装于主管路上，即与主管道串联安装。只要主阀上游的供水压力低于导阀13设定值时，主阀就处于关闭状态。当主阀上游的供水压力超过导阀13设定值时，主阀才会自动打开，向主阀下游供水，从而保证了主阀上游的供水压力。主要用于维护城市干管最低供水压力，特别是发生火灾时，可防止支管用户过度抽水降压，作持压阀时，球阀12为常闭或用丝堵换下。

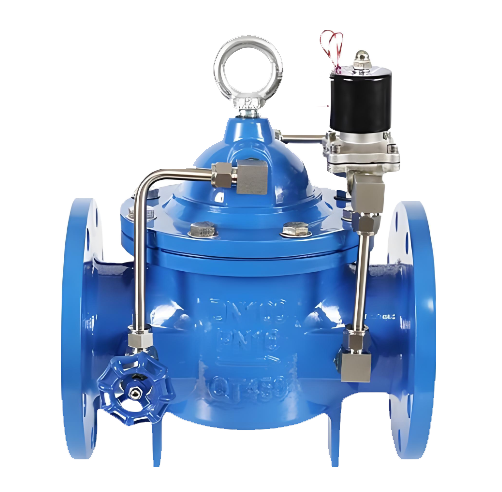

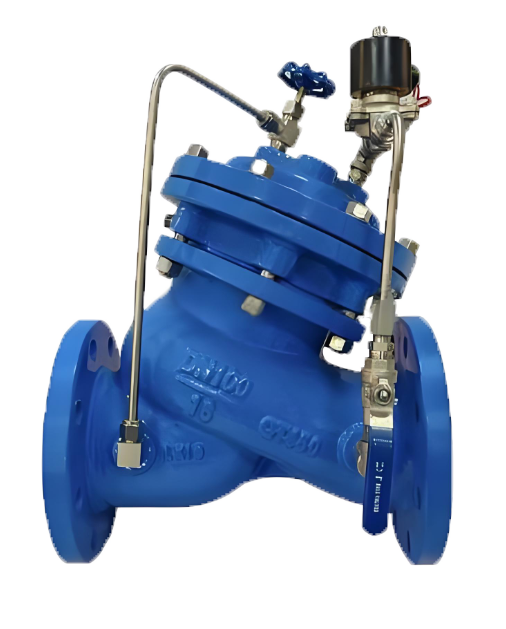

产品介绍600X膜片式水利电动控制阀是本单位工程技术人员参照国内外的同类型先进产品进行设计和制造的。阀体采用流线型设计、流体阻力小、流量大、密封效果好。在主阀上配装了以电磁阀为导阀的导管控制系统，利用水力操作，常用于给排水及工业系统中的自动控制，作业遥控开启和关闭的阀门，同时可加装速度调控装置。可取代用启闭闸阀蝶阀的大型电动装置，且体积小、重量轻、维修简单、使用方便、安全可靠。欢迎选购！600X膜片式水利电动控制阀产品图 工作原理当水泵开始工作时阀门进水端的水流依次通过微型过滤器、针阀14、压力控制室、电磁向导阀8、球阀6、排泄到出口。此时电磁向导阀通电（电磁阀与水泵电机工作同步），处于常开状态。而由于针阀14阀门开度小，并且入口导管比出口导管直径小，所以控制室内的排泄速度大于补水速度。因此，控制室内的压力减少，一直作用在主阀盘下面的入口压力将主阀盘托起，从而打开主阀向下游供水。当需要停止供水时，水泵电机停止工作，电磁向导阀14由于断电处于常闭状态，由于下游的水开始回流，和阀盘的自重使截流口迅速关闭90％，剩余10％利用导管把阀后压力传到上水腔，由于电磁向导阀的作用，上水腔的压力逐渐增大，最终使主阀盘严密关闭，防止了下游的水回流，维护了水泵电机，也起到了缓闭消声的作用。（这是隔膜式的工作原理，活塞式的亦同）

产品介绍 该产品是我厂工程技术人员参照国内外的同类型先进产品进行设计和制造的。阀体采用流线型设计、流体阻力小、流量大、密封效果好。在主阀上配装了以电磁阀为导阀的导管控制系统，利用水力操作，常用于给排水及工业系统中的自动控制，作业遥控开启和关闭的阀门，同时可加装速度调控装置。可取代用启闭闸阀蝶阀的大型电动装置，且体积小、重量轻、维修简单、使用方便、安全可靠。欢迎选购！700X膜片式水利电动控制阀产品图工作原理当水泵开始工作时，进水端的水流通过针阀3、单向阀1进入阀盖控制室，然后再通过单向阀2、电磁向导阀7、球阀8排泄到出口。当阀盘开启到10％时碰到电器控制开关，此时电磁向导阀通电，处于常闭状态。而由于针阀3开度小（一般打开1/4圈即可）并且入口导管比出口导管直径小，所以控制室内的排泄速度大于补水速度。因此控制室的压力减少，此时入口压力将主阀盘托起，向下游大量供水。到需要停止供水时，水泵停止运行前，由进口压力先关闭主阀的90％时，此时电磁向导阀7由于断电处于常开状态。剩余10％利用电磁向导阀7及单向阀1、2的作用，上水腔的压力逐渐增大，最终使主阀盘严密关闭，可完全防止水锤现象产生，维护水泵电机，也起到了缓闭消声的作用。

产品简介本单位生产的压差（旁通）阀主要应用于空调系统供/回水之间，保证供/回水之间的压差于一固定位，提高系统能量的利用率、降低噪音、以及防止过大压差对系统设备的损坏，其主要由主阀及压差向导阀组成。800X压差(旁通)阀产品图

产品介绍该产品是我厂工程技术人员参照美国、法国和同类型的先进产品进行设计和制造的。适用于工况企业、生活用水、消防用水并联供水系统中使用。当消防用水时，阀门自动紧急关闭，切断生活用水保证消防用水。当消防结束时，阀门自动打开，恢复生活用水。需要减静压和动压的场合可以取代中间水箱，节约建筑中间水箱的费用，扩大建筑物使用的空间。阀体采用了全通道流线型设计，流体阻力小，流量大。在传动方式上采用了水力操作，即利用管路中的水压自动操作主阀盘的上下移动，控制阀口开度，调节下游压力，使下游压力维持在导阀弹簧设定的压力值上。当下游压力超过设定值时，减压阀将自动关闭，不管入口压力P1怎样波动，都可输出稳定的出口压力P2。不管下游流量怎样变化，可达阀前压力10-80％，且工作平稳，无水锤冲击现象。900X膜片式紧急关闭减压阀产品图工作原理当消防用水时打开球阀19，关闭球阀6（参看结构图），通过反向压力作用使导阀的膜片下方压力超过导阀上方的弹簧设定值时，导阀关闭，由于单向阀作用，控制室内的水排泄量为0，主阀将自动关闭，切断生活用水，保证消防用水。当消防结束时，关闭球阀19，打开球阀6，阀门自动打开，恢复生活供水。进口压力P1通过导管和针阀进入主阀的控制室，并建立向下的压力P3。出口压力P2也通过导管作用在导阀的隔膜（或活塞）下并与导阀的调节弹簧相对抗。可变压力P3达到最大值，则主阀盘紧压阀座减压阀关闭。一旦下游压力P2降到导阀弹簧设定值时，导阀开启，控制室内的压力水将通过导阀9、球阀6排泄到下游。由于针阀开度小，并且入口导管比出口导管直径小所以排泄速度大于入口压力补水速度，由此控制室内的压力P3减小，一直作用在主阀盘下面的入口压力P1将主阀盘托起，从而打开减压阀。在移定调节状态，排泄流量等于补水流量，主阀口开度不变，下游压力稳定。（这是隔膜式的工作原理，活塞式的亦同。）

100X活塞式遥控浮球阀产品介绍 该产品是我厂工程技术人员参照国内外同类型的先进产品进行设计和制造的，本阀常用于高层建筑、工矿企业、公园等各类水池、水塔的自动供水系统，并具有体积小、重量轻、安装维修方便，主阀与浮球阀可分离等特点。阀体采用了全通道流线型设计，流体阻力小，流量大，密封效果好。由于在主阀上配装了倒流管控制系统，利用水力自动操作，可自动控制水塔或水池的液位，保养简单，灵活耐用，液位控制准确度高，水位不受水压干扰且关闭紧密不漏水，欢迎选购。100X活塞式遥控浮球阀产品图100X活塞式遥控浮球阀工作原理 当管道从阀门的进水端给水时，由于针阀14、球阀8和浮球阀5是常开的，所以通过微型过滤器13、针阀14的水进入阀盖控制室后，又经球阀8和浮球阀5流进水箱，控制室内不能形成压力，则进入主阀盘下面的入口压力将主阀盘托起，打开主阀盘向水箱内大量供水。当水池或水塔内的水位逐渐升高，浮起浮球后把浮球阀5关闭时，阀盖控制室内的水便逐渐增加压力直至把主阀盘关闭，此时便起到了自动遥控的作用。当水位下降至一定程度，浮球随水面下降浮球阀被打开，控制室内的水流走，压力下降而把主阀盘托起，及时向水池或水塔补充储水。（这是隔膜式的工作原理，活塞式的亦同。）

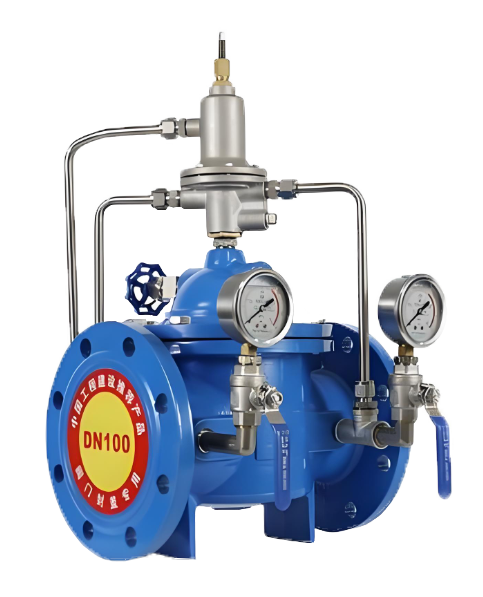

产品介绍该产品是本单位公称技术人员参照美国、法国和国内同类型的先进产品进行设计和制造的。适用工矿企业、高层建筑、生活用水、消防用水系统中使用，需要减静压和动压的场合可以取代中间水箱，节约建筑中间水箱的费用，扩大建筑物使用的空间。阀体采用了全通道流线型设计，流体阻力小、流量大。在传动方式上采用了水力操作，即利用管路中的水压自动操作主阀盘的上下移动，控制阀口开度，调节下游压力，使下游压力维持在导阀弹簧设定的压力值上。当下游压力超过设定值时，减压阀将自动关闭，不管入口压力P1怎样波动，都可输出稳定的出口压力P2。不管下游流量怎样变化，都能维持出口压力P2稳定在导阀设定值上，同时通过导阀调节的出口压力调节范围大，可达阀前压力10-80％，且工作平稳，无水锤冲击现象。200X活塞式减压阀产品图工作原理 进口压力P1通过导管和针阀18（参看结构图）进入主阀的控制室，并建立向下的压力P3。出口压力P2也通过导管作用在导阀的隔膜（或活塞）下并与导阀的调节弹簧相对抗，当下游压力超过导阀弹簧设定值时，导阀关闭，控制室内的水排泄量为0，可变压力P3达到最大值，则主阀盘紧压阀座减压阀关闭。一旦下游压力P2降到导阀弹簧设定值时，导阀开启，控制室内的压力水将通过导阀9、球阀6排泄到下游。由于针阀开度小，并且入口导管比出口导管直径小，所以排泄速度大于入口压力补水速度，由此控制室内的压力P2减小，一直作用在主阀盘下面的入口压力P1将主阀盘托起，从而打开减压阀。在移定调节状态，排泄流量等于补水流量，主阀口开度不变，下游压力稳定。（这是隔膜式的工作原理，活塞式的亦同。）

产品介绍该产品是我厂技术人员参照国内外同类型的先进产品研制而成的一种新型止回阀。此阀具有结构新颖、设计合理、密封效果好、流体阻力小，流量大和使用寿命长等特点。由于在主阀上配装了导管控制系统，利用水力自动操作，可使主阀获得最佳的开启或关闭速度，从而防止了水锤及水击现象的产生，达到缓闭消声的效果，是高层建筑给供水系统的理想产品，欢迎选购！300X活塞式缓闭止回阀产品图工作原理当水泵开始工作时，阀门进水端的水流，通过微型过滤器16，针阀15，单向阀14，进入阀盖的控制室，然后再通过球阀6排泄到出口。由于针阀15开度小（一般打开1/4圈即可）并且入口导管比出口导管直径小，所以控制室内的排泄速度大于入口的补水速度。由此，控制室内的压力减少，一直作用在主阀盘5下面的入口压力将主阀盘托起，从而打开主阀向下游供水，当停止供水时下游的水开始回流，由于阀盘5的自重和上水腔的压力使截流口迅速关闭90％，剩余10％利用导管把阀后压力传到上水腔，由于单向阀14的作用，上水腔的水不能流出，因此水腔内的压力逐渐增大，阀杆缓慢下移，最后使主阀盘严密关闭，防止了下游的水回流，起到了缓闭消声的作用。（这是隔膜式的工作原理，活塞式的亦同。）

产品介绍该产品是本单位工程技术人员通过引入新的技术，制造工艺及结构的改进，达到了国际同类产品先进水平。阀体采用了全通道流线型设计，流体阻力小，流量大，在传动方式上采用了水力操作，即利用管路中的水压自动操作主阀瓣的上下移动，控制主阀口开度，主阀安装在送配水管路控制流量的管线中。可先设定调正阀门上部向导调节阀及导阀某固定流量，就可使通过主阀的流量保持不变，即使主阀上游的压力发生变化，也不会影响。总之该产品是生活给水、消防系统及工业给水系统的理想产品。400X活塞式流量控制阀产品图 工作原理当主阀进口端水压分别进入阀体及控制室（参看结构图），且主阀外部之球阀6同时关闭，此时主阀处于全封闭状态。当主阀外部之球阀6全开启后，此时控制室内水压全部排列下游低压区时，此时主阀呈现全开状态。调节主阀外部之球阀6开度，使水流经过针阀17与球阀6之水流达到平衡，此时主阀处于浮动状态。流量控制阀是利用水流通过导管和针阀17进入主阀控制室的压差，引管至并借助调正导管9的弹簧控制阀门开度，并且调节主阀上部向导调节阀15使主阀口保证设定开度，使管线中的流量不超过某设定值。即使上游压力发生变化，也不会影响下游的压力。（这是隔膜式的工作原理，活塞式的亦同。）

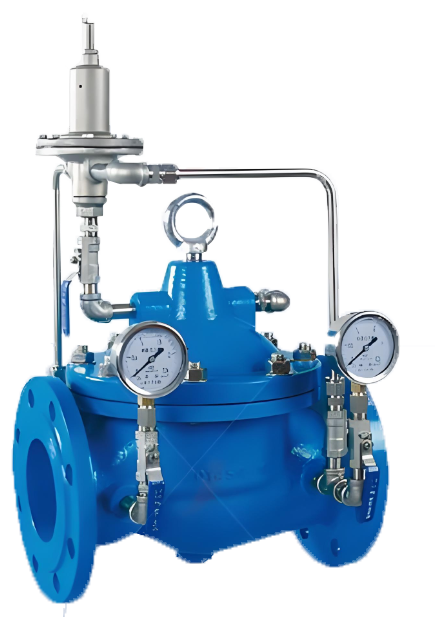

产品介绍该阀是本单位工程技术人员参照美国、法国和国内同类型的先进产品进行研制而成的一种新型阀门。在传动方式上采用了水力操作并能自动控制，即利用控制管路中的压差自动开合，关闭主阀，使上游的压力不超过某一设定值。阀体采用了全通道流线型设计，流体阻力小密封性能好，自动启闭性能灵敏。该阀的主要特点是既可以作泄压阀，又可以作持压阀。作泄压阀时可将给水管路中超过向导阀安全设定值之压力释放掉，并维持管路中压力于—安全设定值以下，以防止管路中高压或突压毁损管线或设备，可用于高层大楼消防测试循环系统以及其它给水平系统之泄压用，防止水压过高造成系统危险；作持压阀时可维持主阀上游供水压力于某一设定值以上，以保障主阀上游供水区的压力。主要用于城市低压供水区域。总之该产品是用于供水系统的理想产品，欢迎选购。500X活塞式泄压/持压阀产品图 工作原理与用途作泄压阀时，主阀安装于泄水旁路，即与主管道并联安装。当上游压力逐渐上升超过导阀13设定值时，主阀迅速开启泄水降压，直到上游压力降到导阀13设定值以下时，主阀才缓慢平稳关闭，并避免了水锤水击的发生，保证了管线的安全。作泄压阀时，主要用于消除因流量供大于需而逐渐增大的过高压力，如消火栓系统的消防初期、自动喷淋以及各种给水系统的水泵出口处。作泄压阀时，球阀12为常开。作持压阀时，主阀安装于主管路上，即与主管道串联安装。只要主阀上游的供水压力低于导阀13设定值时，主阀就处于关闭状态。当主阀上游的供水压力超过导阀13设定值时，主阀才会自动打开，向主阀下游供水，从而保证了主阀上游的供水压力。主要用于维护城市干管最低供水压力，特别是发生火灾时，可防止支管用户过度抽水降压，作持压阀时，球阀12为常闭或用丝堵换下。

产品介绍该产品是本单位工程技术人员参照国内外的同类型先进产品进行设计和制造的。阀体采用流线型设计、流体阻力小、流量大、密封效果好。在主阀上配装了以电磁阀为导阀的导管控制系统，利用水力操作，常用于给排水及工业系统中的自动控制，作业遥控开启和关闭的阀门，同时可加装速度调控装置。可取代用启闭闸阀蝶阀的大型电动装置，且体积小、重量轻、维修简单、使用方便、安全可靠选购！600X活塞式水利电动控制阀产品图工作原理当水泵开始工作时阀门进水端的水流依次通过微型过滤器、针阀14、压力控制室、电磁向导阀8、球阀6、排泄到出口。此时电磁向导阀通电（电磁阀与水泵电机工作同步），处于常开状态。而由于针阀14阀门开度小，并且入口导管比出口导管直径小，所以控制室内的排泄速度大于补水速度。因此，控制室内的压力减少，一直作用在主阀盘下面的入口压力将主阀盘托起，从而打开主阀向下游供水。当需要停止供水时，水泵电机停止工作，电磁向导阀14由于断电处于常闭状态，由于下游的水开始回流，和阀盘的自重使截流口迅速关闭90％，剩余10％利用导管把阀后压力传到上水腔，由于电磁向导阀的作用，上水腔的压力逐渐增大，最终使主阀盘严密关闭，防止了下游的水回流，维护了水泵电机，也起到了缓闭消声的作用。（这是隔膜式的工作原理，活塞式的亦同）

产品介绍 该产品是我厂工程技术人员参照国内外的同类型先进产品进行设计和制造的。阀体采用流线型设计、流体阻力小、流量大、密封效果好。在主阀上配装了以电磁阀为导阀的导管控制系统，利用水力操作，常用于给排水及工业系统中的自动控制，作业遥控开启和关闭的阀门，同时可加装速度调控装置。可取代用启闭闸阀蝶阀的大型电动装置，且体积小、重量轻、维修简单、使用方便、安全可靠。欢迎选购！700X活塞式水利控制阀产品图工作原理当水泵开始工作时，进水端的水流通过针阀3、单向阀1进入阀盖控制室，然后再通过单向阀2、电磁向导阀7、球阀8排泄到出口。当阀盘开启到10％时碰到电器控制开关，此时电磁向导阀通电，处于常闭状态。而由于针阀3开度小（一般打开1/4圈即可）并且入口导管比出口导管直径小，所以控制室内的排泄速度大于补水速度。因此控制室的压力减少，此时入口压力将主阀盘托起，向下游大量供水。到需要停止供水时，水泵停止运行前，由进口压力先关闭主阀的90％时，此时电磁向导阀7由于断电处于常开状态。剩余10％利用电磁向导阀7及单向阀1、2的作用，上水腔的压力逐渐增大，最终使主阀盘严密关闭，可完全防止水锤现象产生，维护水泵电机，也起到了缓闭消声的作用。

产品介绍该产品是我厂工程技术人员参照美国、法国和同类型的先进产品进行设计和制造的。适用于工况企业、生活用水、消防用水并联供水系统中使用。当消防用水时，阀门自动紧急关闭，切断生活用水保证消防用水。当消防结束时，阀门自动打开，恢复生活用水。需要减静压和动压的场合可以取代中间水箱，节约建筑中间水箱的费用，扩大建筑物使用的空间。阀体采用了全通道流线型设计，流体阻力小，流量大。在传动方式上采用了水力操作，即利用管路中的水压自动操作主阀盘的上下移动，控制阀口开度，调节下游压力，使下游压力维持在导阀弹簧设定的压力值上。当下游压力超过设定值时，减压阀将自动关闭，不管入口压力P1怎样波动，都可输出稳定的出口压力P2。不管下游流量怎样变化，可达阀前压力10-80％，且工作平稳，无水锤冲击现象。900X活塞式紧急关闭减压阀产品图工作原理当消防用水时打开球阀19，关闭球阀6（参看结构图），通过反向压力作用使导阀的膜片下方压力超过导阀上方的弹簧设定值时，导阀关闭，由于单向阀作用，控制室内的水排泄量为0，主阀将自动关闭，切断生活用水，保证消防用水。当消防结束时，关闭球阀19，打开球阀6，阀门自动打开，恢复生活供水。进口压力P1通过导管和针阀进入主阀的控制室，并建立向下的压力P3。出口压力P2也通过导管作用在导阀的隔膜（或活塞）下并与导阀的调节弹簧相对抗。可变压力P3达到最大值，则主阀盘紧压阀座减压阀关闭。一旦下游压力P2降到导阀弹簧设定值时，导阀开启，控制室内的压力水将通过导阀9、球阀6排泄到下游。由于针阀开度小，并且入口导管比出口导管直径小所以排泄速度大于入口压力补水速度，由此控制室内的压力P3减小，一直作用在主阀盘下面的入口压力P1将主阀盘托起，从而打开减压阀。在移定调节状态，排泄流量等于补水流量，主阀口开度不变，下游压力稳定。（这是隔膜式的工作原理，活塞式的亦同。）

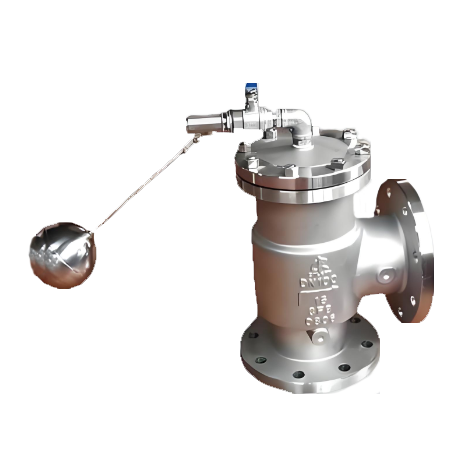

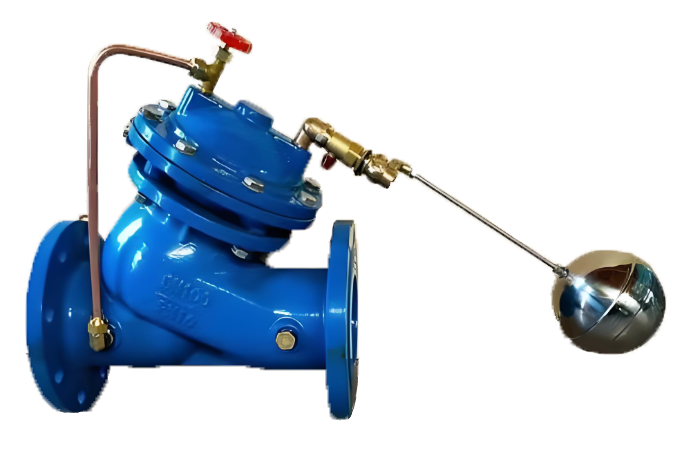

产品介绍H142X液压水位控制阀产品适用于工矿企业，民用建筑中各种水箱、水池、水塔的自动供水系统等，并可用作常压锅炉循环水控制阀。工作原理：当水池或水塔内水位下降，浮球阀开启，活塞上腔失压，进水管内有压水将阀内活塞托起，阀瓣打开，阀门即开启供水，当水位上升至控制线时，浮球阀关闭，活塞上腔有压水推动活塞下移将密封面封闭，阀门即停止供水。

用途本单位生产的J145X型电动遥控阀，主要用途是安装在高层建筑给水系统以及其它给水系统的管路上，根据电信号或手动操作使阀门打开或关闭，可取代用来启闭闸阀或蝶阀的大型电动装置。 J145X电动遥控阀产品图特点1. 准确快速的控制反应；2. 关闭速度可调，阀门平稳关闭而不会产生压力波动；3. 采用三向电磁阀，维护简单。

用途本公司生产的 AX742X 型安全泄压 / 保压阀，主要安装于高层建筑、消防供水系统等各类供水管道中。当供水管道内压力超过阀门设定压力时，阀门自动开启快速泄压，保障管道安全；亦可作为保压阀使用，确保主阀上游供水压力稳定。AX742X安全泄压/持压阀产品图特点1.精准维持设定安全压力恒定，一旦超压，阀门快速开启及时泄压。2.关闭平稳可靠，消除压力余波及水锤现象。

用途本单位生产的F745X型遥控浮球阀，主要用途是安装在工况企业、民用建筑中各种水池、水塔的进水管道中，当水池达到预设定水位时，阀门自动关闭；当水位下降时，阀门自动开启补水。F745X型遥控浮球阀阀产品图特点1.关闭严密可靠，采用牢固的橡胶密封环密封，利用液压控制原理，使滑盘关闭力与时水压力成正比，密封可靠性高。2.过流量大。阀体采用全通道流线型设计，流体阻力小，流量大。3.使用维护方便。主阀安装在水池外面，调试检查方便，维修简单。

概述F8745X沟槽消防水泵控制阀是我厂遵循国家消防规范，结合现代消防系统高可靠性要求专项研发的专用控制阀门。该阀集水力自动控制、水泵缓启快闭、防倒流与水锤消除、应急联动控制等多种消防核心功能于一体，专为消防泵组出口管路的安全保障而设计。阀门采用沟槽式连接，安装便捷高效，同时运用成熟的活塞式水力控制结构，通过内置可调式液压阻尼装置，实现水泵启动时的平稳缓开与事故停泵时的快速分段关闭，有效吸收并消除消防系统特有的高压水锤冲击，保护水泵及管网安全。本阀无需外部电力驱动，完全依靠系统水压实现智能控制，响应迅速，动作可靠，特别适用于消火栓系统、自动喷淋系统、消防稳压系统等关键消防供水管路。该产品具有结构坚固、动作灵敏、维护简便、符合消防认证等突出优势，是保障消防供水系统时刻处于可靠备用状态的核心控制设备，欢迎咨询选购。F8745X沟槽消防水泵控制阀产品图 特点F8745X沟槽消防水泵控制阀的工作原理基于水力控制与活塞差压原理，专为消防系统高可靠性要求设计。该阀通过系统自身水压驱动实现自动控制，主要由主阀体、活塞式执行机构、先导控制阀组及多功能调节模块组成。其核心运行机制分为三个阶段：当消防水泵启动时，系统压力水经导流控制管路进入活塞上腔，通过精确调节的阻尼装置控制活塞下行速度，实现阀门平稳缓开，避免管网压力冲击并保护消防电机；在消防供水正常运行期间，阀门保持全开状态，确保水流畅通，满足系统最大流量与压力需求；当停泵或事故断电时，阀门前端压力骤降，触发控制机构动作，活塞上腔压力水通过快速泄放通道排出，阀瓣在主回流水压作用下迅速关闭至设定角度（快关阶段），随即通过独立可调的缓闭阻尼装置完成最终密封（缓闭阶段），这一分级关闭过程能高效消除消防系统特有的高压水锤，防止管网及设备损坏。全过程完全依赖水力自动完成，无需外部电源或气源，符合消防设备的高可靠性要求。

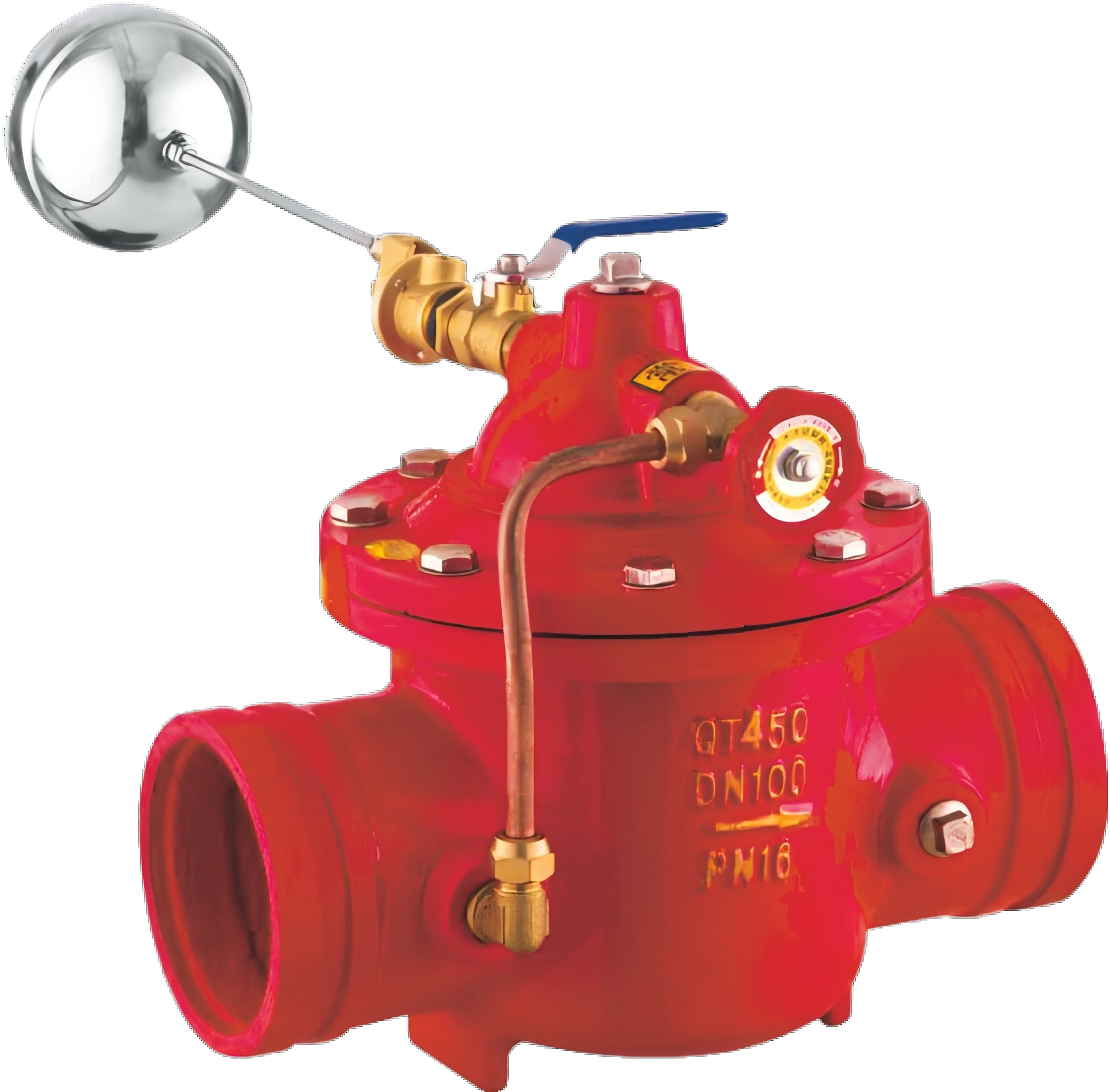

概述沟槽式（卡箍）连接阀门是引进美国与德国同类先进产品而设计制造的一系列新型连接阀门。它具有安装快速、简易、安全，可靠，不受安装场地限制、便于管道与阀门的维修保养，有隔振隔音与一定的角度范围内有克服管道连接不同轴而产生仿差，解决温差所产生热胀冷缩等优点。G100X沟槽遥控浮球阀产品图 特点沟槽式水力控制阀就是用水压控制的阀门，它由一个主阀及其附设的导管、导阀、针阀、球阀和压力表等组成。根据使用目的、功能及场所的不同可演变成遥控浮球阀、减压阀、缓闭止回阀、流量控制阀、泄压阀、水力电动控制阀等。工作原理相同，都是以上下游压力差4P为动力，由导阀控制，使隔膜液压式差动操作，完全由水力自动调节，从而使主阀阀盘完全开启或完全关闭或处于调节状态。当进入隔膜上方控制室内的压力水被排到大气或下游低压区时，作用在阀盘底部和隔膜下方的压力值就大于上方的压力值，所以将主阀阀盘推到完全开启的位置；当进入隔膜上方控制室的压力水不能排到大气或下游低压区时，作用在隔膜上方的压力值就大于下方的压力值，所以就会把主阀阀盘压到完全关闭的位置；当隔膜上方控制室内的压力值处于入口压力与出口压力中间时，主阀阀盘就处于调节状态，其调节位置取决于导管系统中的针阀和可调导阀的联合控制作用。可调导阀可以通过下游的出口压力并随它的变化而开大或关小其自身的小阀口，从而改变隔膜上方控制的压力值，控制主阀阀盘的调节位置。

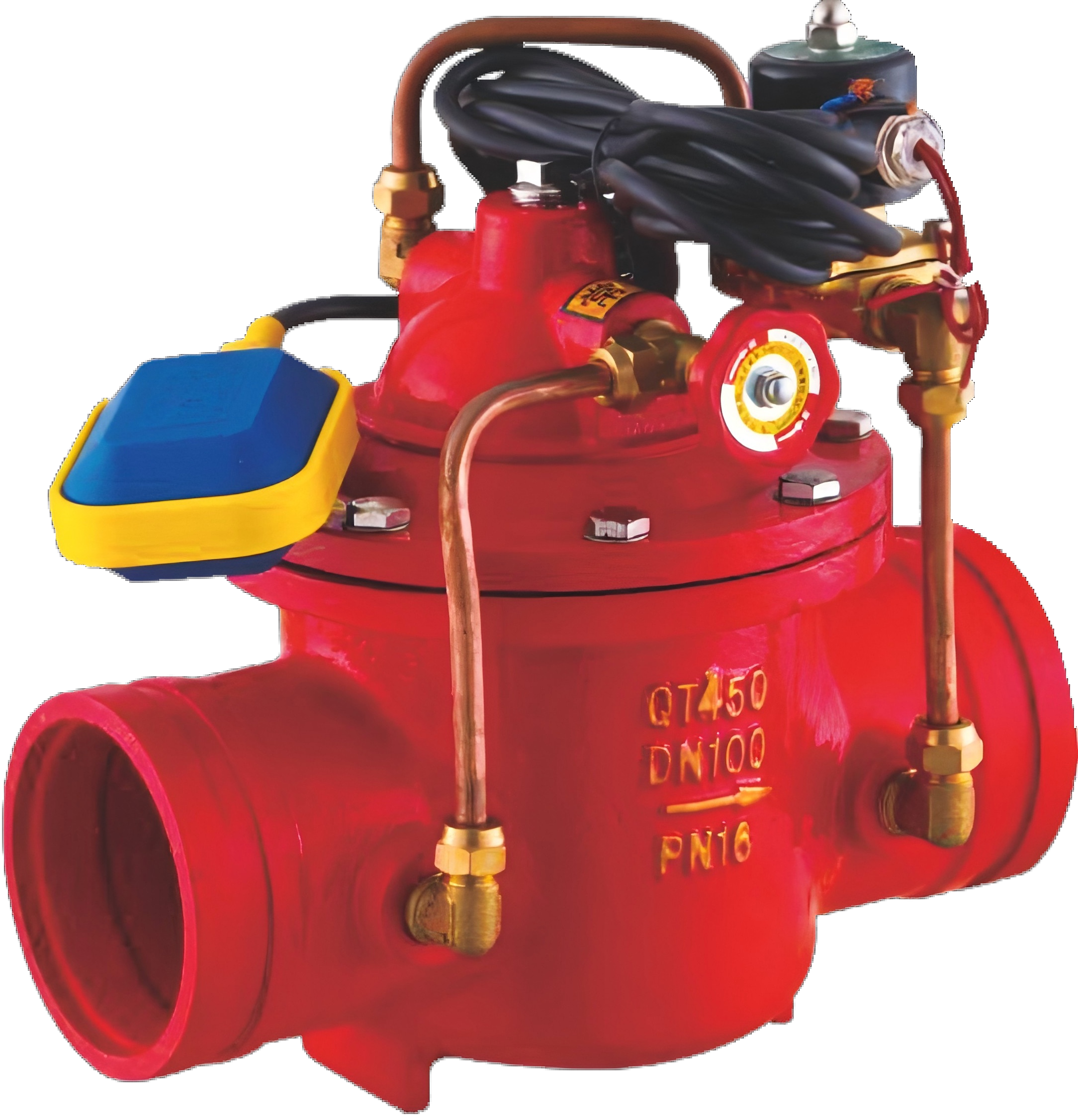

概述G106X沟槽式水利电动浮球控制阀是引进美国与德国同类先进产品的先进技术而设计制造的一款新型控制阀门。它采用沟槽式（卡箍）连接方式，具有安装快速、简易、安全、可靠，不受安装场地限制、便于管道与阀门的维修保养，能隔振隔音，并可在一定角度范围内克服管道连接不同轴而产生的偏差，有效解决温差所引起的热胀冷缩问题。该阀门集电动执行机构与浮球控制功能于一体，主要用于水利系统中的液位自动控制，实现供水、排水等过程的智能化管理。 G106X沟槽水利电动浮球控制阀产品图 特点G106X沟槽式水利电动浮球控制阀就是用水压控制的阀门，它由一个主阀及其附设的导管、电动浮球开关（作为信号导阀）、针阀、球阀和压力表等组成。该阀门属于水力控制阀的一种特定应用，根据使用目的、功能及场所的不同可演变成遥控浮球阀、减压阀、缓闭止回阀、流量控制阀、泄压阀、水力电动控制阀等。工作原理相同，都是以上下游压力差ΔP为动力，由电动浮球开关及导阀联合控制，使隔膜液压式差动操作，完全由水力自动调节，从而使主阀阀盘完全开启或完全关闭。当电动浮球开关检测到低液位并开启导阀时，进入隔膜上方控制室内的压力水被排到大气或下游低压区，作用在阀盘底部和隔膜下方的压力值就大于上方的压力值，所以将主阀阀盘推到完全开启的位置进行补水；当电动浮球开关检测到高液位并关闭导阀时，进入隔膜上方控制室的压力水不能排到大气或下游低压区，作用在隔膜上方的压力值就大于下方的压力值，所以就会把主阀阀盘压到完全关闭的位置停止供水。通过电动浮球开关精准感应液位变化并控制导阀，实现了基于液位的水力自动控制。

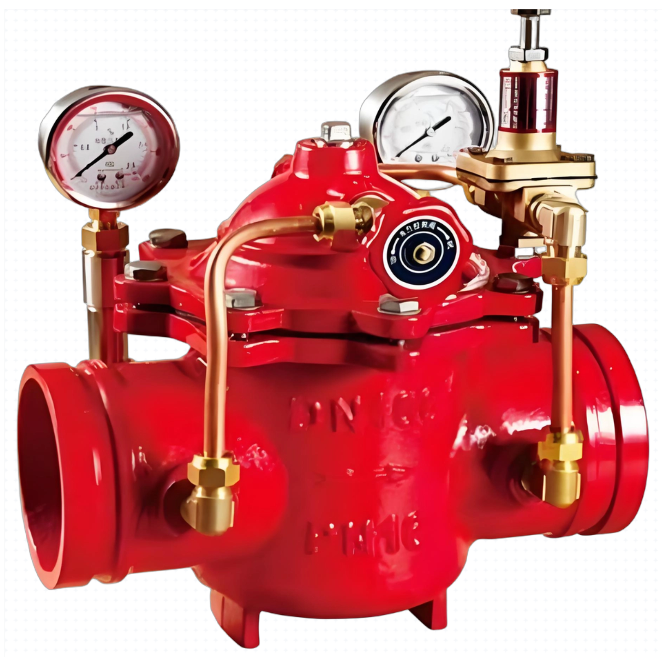

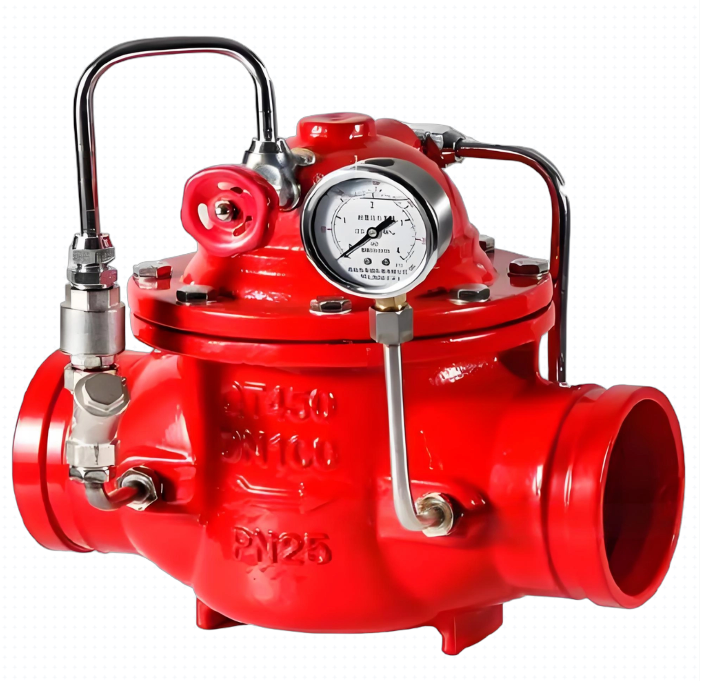

概述G200X消防减压阀是引进国际先进水力控制技术设计制造的一款专用减压稳压阀门。它采用沟槽式（卡箍）连接，具有安装快速、简易、安全、可靠的特点。该阀门主要用于消防给水系统及其他需要减压的供水管路，能将较高的进口压力降低至稳定的、符合要求的出口压力，并在流量变化时自动调节，保持出口压力基本恒定，从而保障消防喷头、报警阀等末端设备在规定的压力下正常工作，避免超压损坏，确保消防系统运行的安全性与可靠性。其结构紧凑、维护方便，不受安装场地限制，是现代化消防工程中不可或缺的关键控制设备。 G200X消防减压阀产品图 特点主水减压阀的节流位置是由一个可调节的导向阀与针形阀一起操作来控制。先导阀感应下游（出口）压力，并立即发生反应，重新定位其活塞的出口压力趋向于增加或减少具有不同的需求。 在先导阀活塞的节流位置的变化会导致在流量控制水的变化从而改变主阀的隔膜上方的压力，从而使主阀重新定位的隔膜组件和节流，以保持所希望的预置降低出口压力。

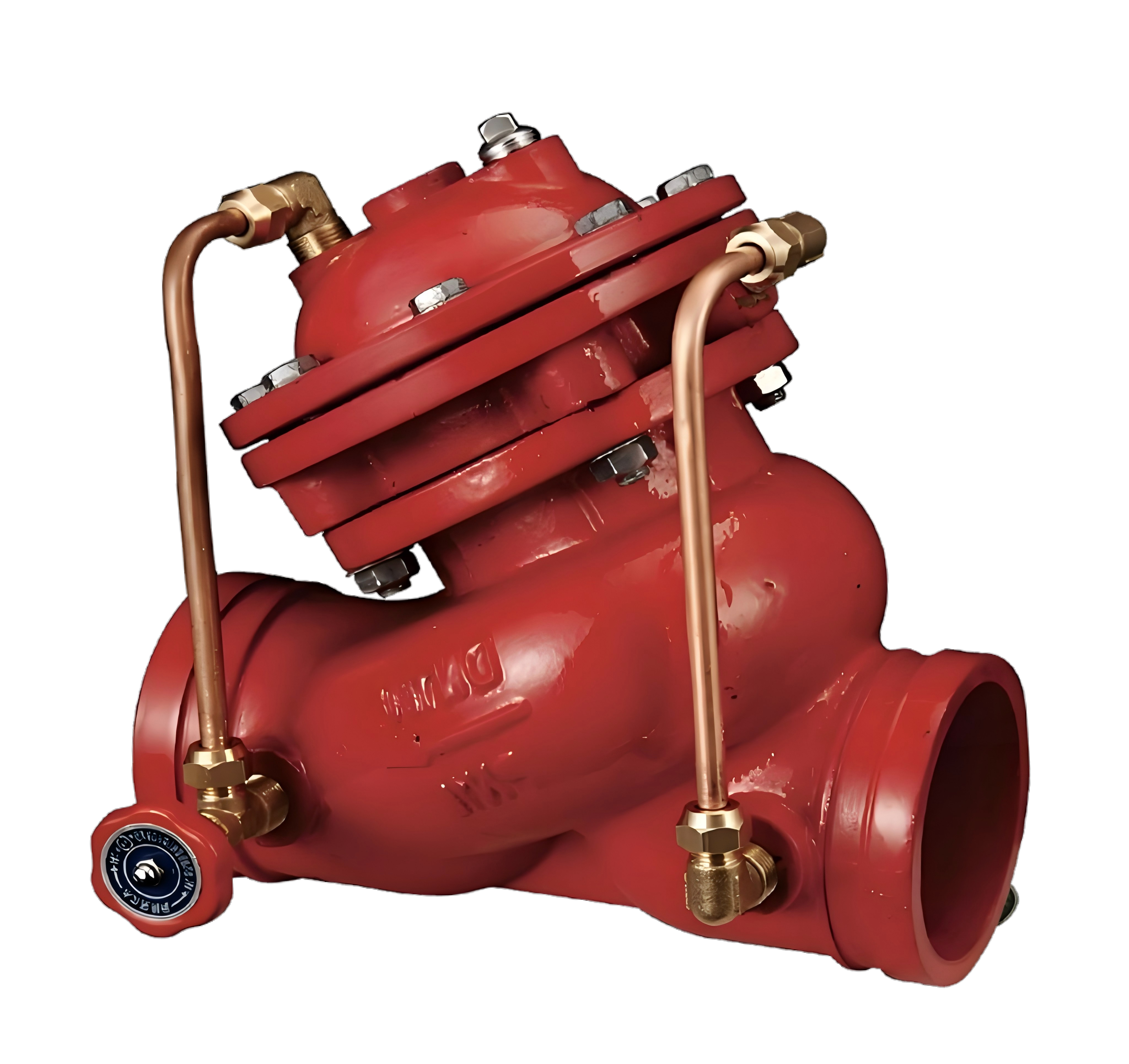

概述G300X缓闭止回阀是我厂在引进欧美先进技术的基础上，结合国内工况自主研发制造的一款高性能控制阀门。它集电动阀、止回阀和水锤消除器三种设备的功能于一体，能有效实现泵组的开启、缓闭、止回一体化自动控制。本阀可有效消除停泵时由于介质逆流和流速急剧变化所产生的水锤危害，保护泵与管路系统安全。阀门采用独特的双腔室与导阀控制系统，通过调节缓闭时间与角度，实现平缓、无冲击的关闭，对高层建筑、工矿企业、市政供水及消防系统的水泵出口管路尤为适用。该阀具有流阻小、动作可靠、维护简便、防止倒流与消除水锤效果显著等优点，是保障长距离、高扬程输水系统安全稳定运行的关键设备，欢迎咨询选购。 G300X沟槽缓闭止回阀产品图 特点G300X缓闭止回阀的工作原理是利用管道中介质自身的压力与流量变化作为控制动力，通过先导控制系统实现阀瓣的自动、分阶段关闭。当水泵正常运行时，介质压力推动阀瓣完全开启；在水泵突然停止的瞬间，阀瓣在介质回流和弹簧作用下开始快速关闭至约80%-90%开度，此时阀门进入预设的缓闭阶段，通过独立调节阀精确控制剩余开度的关闭速度，使介质缓慢回流，从而有效消除因流速突变而产生的破坏性水锤压力，实现对水泵和管路系统的平稳保护。

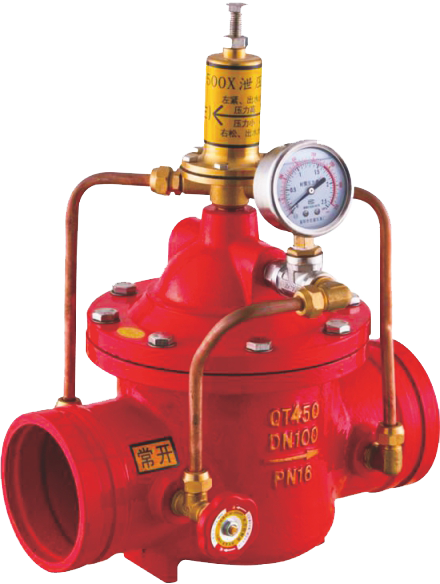

概述G500X沟槽泄压阀是我厂在消化吸收国际先进技术的基础上，结合国内实际工况自主研发生产的一款关键安全防护阀门。它集安全阀、泄压阀与压力调节阀的功能于一体，能可靠实现系统超压自动泄放、压力稳定及安全保护的综合控制。本阀可有效消除因泵组启停、阀门误操作或温度变化引起的系统压力异常升高，避免管道及设备因超压而损坏。阀门采用先导式控制结构与精密压力反馈系统，通过设定精确的泄放压力与持续泄流量，实现对管路压力的动态监控与自动调节，对高层建筑供水系统、消防给水管网、工业循环水系统及长距离输水管线的压力保护尤为适用。该阀具有反应灵敏、泄压准确、运行稳定、复位可靠、维护简便等优点，是保障各类压力管路系统安全、稳定、长效运行的重要装置，欢迎咨询选购。 G500X沟槽泄压阀产品图 特点G500X沟槽泄压阀的工作原理是通过感应管道系统自身压力的变化作为控制信号，利用先导式压力反馈系统驱动主阀的启闭动作。当管道内压力处于正常设定范围内时，主阀保持关闭状态；当系统压力因故升高并超过预设安全值时，先导阀自动开启，释放主阀控制腔内的压力，使主阀阀瓣在介质压力推动下迅速打开，将过量介质有序排放至低压侧或大气中，从而实现快速泄压。待系统压力恢复至安全设定值以下时，先导阀自动关闭，控制腔重新建压，驱动主阀平稳关闭。该过程通过连续的压力监测与动态调节，实现对管路系统的超压保护与压力稳定控制，确保管网及设备始终在安全压力范围内运行。

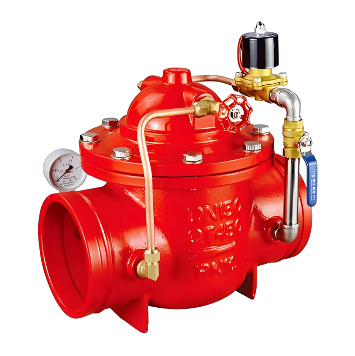

概述G600X沟槽水力电动控制阀是我厂在融合国际先进控制技术的基础上，针对国内复杂工况自主研发的高性能集成控制阀门。它集电动执行器、水力控制阀与智能调节阀的功能于一体，能够实现远程电动控制、流量精准调节和系统压力稳定的智能化综合管理。本阀通过电动执行机构驱动水力控制主阀，既保留了水力控制阀响应迅速、运行可靠的特点，又具备了电动控制精确便捷、可远程集成的优势，有效解决了传统阀门在自动化系统中调节精度不足、响应滞后的问题。阀门采用模块化设计，配备高精度位置反馈与压力补偿系统，可根据系统需求实现流量、压力的精确设定与自动维持，对区域供水系统、中央空调水系统、工业流程控制及智能楼宇自动化系统尤为适用。该阀具有控制精度高、响应速度快、运行能耗低、适应性强、支持多种通讯协议等优点，是推动传统流体控制系统向智能化、自动化升级的关键设备，欢迎咨询选购。 G600X沟槽水力电动控制阀产品图 特点G600X沟槽水力电动控制阀的工作原理是通过集成电动执行机构与水力控制阀，实现电信号指令与水力驱动相结合的双重控制模式。其核心由电动执行器、水力主阀和智能控制模块组成，能够根据外部控制信号（如PLC指令、远程开关量或模拟量信号）或预设程序，精准调节阀门开度。当电动执行器接收到控制信号后，驱动水力主阀的控制腔调节装置，改变控制腔内压力状态，从而推动主阀阀瓣运动至相应开度位置。阀门内置的位置传感器实时反馈阀瓣位置，形成闭环控制，确保开度精度。同时，水力控制系统可独立响应管道压力变化，提供辅助的稳压或缓闭功能。该设计既保证了电动控制的精确性与自动化程度，又保留了水力控制快速响应、故障安全（失电时可依靠水力特性实现保护性动作）的优点，实现了流量与压力的智能化、高精度调节，适用于需要精确控制与自动化管理的复杂流体系统。
