产品介绍

该产品是我厂工程技术人员参照美国、法国和同类型的先进产品进行设计和制造的。适用于工况企业、生活用水、消防用水并联供水系统中使用。当消防用水时，阀门自动紧急关闭，切断生活用水保证消防用水。当消防结束时，阀门自动打开，恢复生活用水。需要减静压和动压的场合可以取代中间水箱，节约建筑中间水箱的费用，扩大建筑物使用的空间。阀体采用了全通道流线型设计，流体阻力小，流量大。在传动方式上采用了水力操作，即利用管路中的水压自动操作主阀盘的上下移动，控制阀口开度，调节下游压力，使下游压力维持在导阀弹簧设定的压力值上。当下游压力超过设定值时，减压阀将自动关闭，不管入口压力P1怎样波动，都可输出稳定的出口压力P2。不管下游流量怎样变化，可达阀前压力10-80％，且工作平稳，无水锤冲击现象。

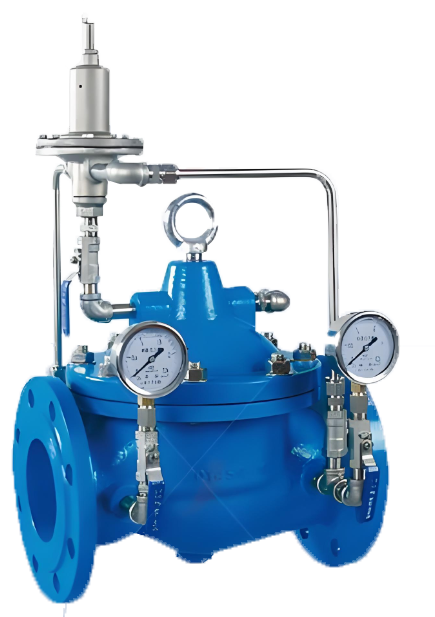

900X活塞式紧急关闭减压阀产品图

工作原理

当消防用水时打开球阀19，关闭球阀6（参看结构图），通过反向压力作用使导阀的膜片下方压力超过导阀上方的弹簧设定值时，导阀关闭，由于单向阀作用，控制室内的水排泄量为0，主阀将自动关闭，切断生活用水，保证消防用水。当消防结束时，关闭球阀19，打开球阀6，阀门自动打开，恢复生活供水。进口压力P1通过导管和针阀进入主阀的控制室，并建立向下的压力P3。出口压力P2也通过导管作用在导阀的隔膜（或活塞）下并与导阀的调节弹簧相对抗。可变压力P3达到最大值，则主阀盘紧压阀座减压阀关闭。一旦下游压力P2降到导阀弹簧设定值时，导阀开启，控制室内的压力水将通过导阀9、球阀6排泄到下游。由于针阀开度小，并且入口导管比出口导管直径小所以排泄速度大于入口压力补水速度，由此控制室内的压力P3减小，一直作用在主阀盘下面的入口压力P1将主阀盘托起，从而打开减压阀。在移定调节状态，排泄流量等于补水流量，主阀口开度不变，下游压力稳定。（这是隔膜式的工作原理，活塞式的亦同。）
