AX742X安全泄压/持压阀

型号：AX742X-10/AX742X-16/AX742X-25/AX742X-10Q/AX742X16Q/AX742X-25Q/AX742X-10P/AX742X-16P/AX742X-25P/AX742X-10T/AX742X-16T/AX742X-25T
规格：DN50~DN1000
适用温度：≤80℃
适用介质：水、类似于水的介质。

压力：PN10~PN25
连接方式：法兰
驱动方式：弹簧、自动
材质：球墨铸铁、铸钢、不锈钢、铜合金、青铜

立即咨询

x

添加二维码为您服务！

x

产品特性
结构性能
外形尺寸

用途

本公司生产的 AX742X 型安全泄压 / 保压阀，主要安装于高层建筑、消防供水系统等各类供水管道中。当供水管道内压力超过阀门设定压力时，阀门自动开启快速泄压，保障管道安全；亦可作为保压阀使用，确保主阀上游供水压力稳定。

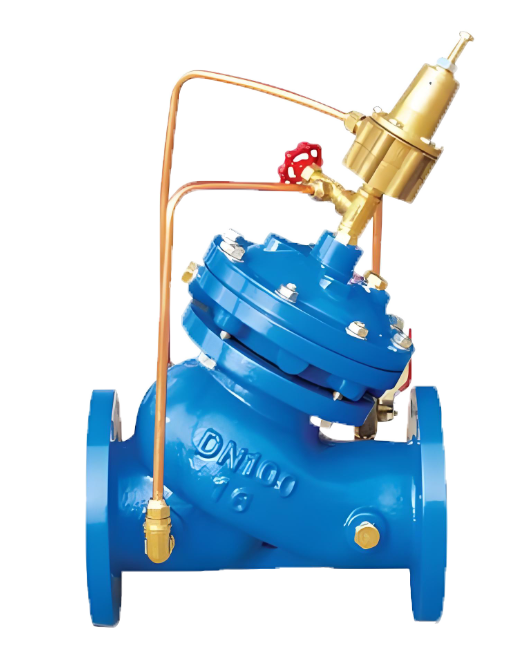

AX742X安全泄压/持压阀产品图

特点

1.精准维持设定安全压力恒定，一旦超压，阀门快速开启及时泄压。

2.关闭平稳可靠，消除压力余波及水锤现象。

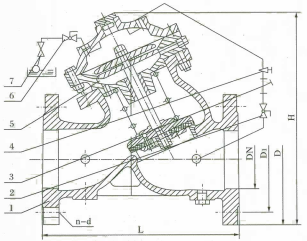

AX742X安全泄压/持压阀结构图

主要零件与材料

编号	名称	材质
1	阀体	球墨铸铁/铸钢/不锈钢
2	阀盖	球墨铸铁/铸钢/不锈钢
3	阀瓣	不锈钢/青铜
4	阀座	不锈钢/铜合金
5	导阀/先导阀膜片	腈橡胶/氟橡胶
6	主阀膜片	腈橡胶/氟橡胶
7	弹簧	不锈钢
8	调节螺杆	不锈钢
9	过滤器网	不锈钢
10	密封垫圈/垫片	腈橡胶/氟橡胶/金属缠绕垫
11	O型圈	腈橡胶/氟橡胶
12	导向套	青铜/不锈钢
13	泄压通道衬套	青铜/不锈钢

主要技术性能

公称压力（Mpa）	壳体实验压力（Mpa）	密封试验压力（Mpa）	压力调节范围	适用介质	适用温度（℃）
1.0	1.5	1.1	0.05～0.9	水	0～80
1.6	2.4	1.76	0.12～1.4
2.5	3.75	2.75	0.2～2.4

AX742X安全泄压/持压阀外形尺寸图

AX742X安全泄压/持压阀外形尺寸表

DN	L	H	D			D1			n-d
DN	L	H	1.0MPa	1.6MPa	2.5MPa	1.0MPa	1.6MPa	2.5MPa	1.0MPa	1.6MPa	2.5MPa
50	205	320	165	165	165	125	125	125	4-18	4-18	4-18
65	215	367	185	185	185	145	145	145	4-18	4-18	8-18
80	250	400	200	200	200	160	160	160	8-18	8-18	8-18
100	320	452	220	220	235	180	180	190	8-18	8-18	8-22
125	365	522	250	250	270	210	210	220	8-18	8-18	8-26
150	415	592	285	285	300	240	240	250	8-22	8-22	8-26
200	500	696	340	340	360	295	295	310	8-22	12-22	12-26
250	600	810	395	405	425	350	355	370	12-22	12-26	12-30
300	680	945	445	460	485	400	410	430	12-22	12-26	16-30
350	780	1200	505	520	555	460	470	490	16-22	16-26	16-33
400	860	1230	565	580	620	515	525	550	16-26	16-30	16-36
450	920	1230	615	640	670	565	585	600	20-26	20-30	20-36
500	980	1270	670	715	730	620	650	660	20-26	20-33	20-36
600	1100	1600	780	840		725	770		20-30	20-36
700	1450	1750	895	910		840	840		24-30	24-36
800	1560	1900	1015	1025		950	950		24-33	24-39
900	1800	2100	1115			1050			28-33
1000	2000	2400	1230			1160			28-36
