概述
PQ640H气动偏心半球阀是一种采用气动执行器驱动的偏心半球阀。其通过压缩空气驱动执行机构,结合阀杆的偏心曲轴设计,实现阀瓣快速、稳定的启闭与调节。该阀门以金属硬密封结构为核心,兼具优异的耐磨、耐高温特性及自动化控制优势,广泛适用于石油、化工、冶金、环保等要求频繁启闭或远程自动控制的严苛工况,是实现管道流体高效切断与过程自动化的可靠装置。

PQ640H气动偏心半球阀产品图
特点
1. 气动执行快速可靠:配备气动活塞式或齿轮齿条式执行机构,响应迅速,启闭时间短,支持远程及自动化控制,并可集成定位器实现精确比例调节。
2. 偏心金属硬密封:阀瓣与阀座采用堆焊硬质合金或超硬材料,结合偏心曲轴运动实现启闭无摩擦、密封零泄漏,耐冲刷、耐高温高压。
3. 双向密封与长寿命:阀门设计为双向均可密封,密封副在启闭过程中几乎无磨损,使用寿命长,尤其适合含颗粒、浆料等苛刻介质。
4. 流阻小、防堵塞:全开时阀体通道与管道内径基本一致,流通能力强,压损小,不易造成介质沉积与堵塞。
5. 结构紧凑易集成:执行器与阀体一体化设计,安装方便,支持多种控制信号与附件扩展,便于融入自动化系统,维护简便。

PQ640H气动偏心半球阀结构图
零部件名称材料表
| 零部件名称 | 常用材料 | |||
| 阀体、阀盖 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球体 | 2Cr13+氮化处理 | 304 | 316 | 316L |
| 阀杆 | 2Cr13 | 304 | 316 | 316L |
| 阀座密封圈 | PTFE、碳素纤维+PTFE、对位聚苯 | |||
| 填料 | V型PTFE、柔性石墨 | |||
性能规范表
| 性能规范表 | ||||
| 公称压力 | 0.6 | 1.0 | 1.6 | MPa |
| 强度试验压力 | 0.9 | 1.5 | 2.4 | |
| 密封试验压力 | 0.66 | 1.1 | 1.76 | |
| 适用温度 | ≤80 | ℃ | ||
外形尺寸标准要求
1、阀门的结构长度按GB/T12221的标准
2、连接法兰按GB/T17241.6的标准

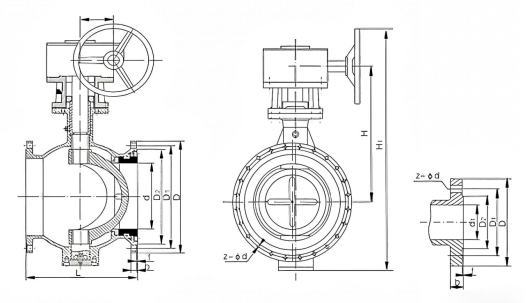

PQ640H气动偏心半球阀尺寸图
外形尺寸表
| 公称压力PN(Mpo) | 公称通径DN | 尺 寸(mm) | ||||||||
| mm | in | L法兰 | D | D1 | D2 | D6 | b | f | Z-φd | |
| 1.0 | 40 | – | 165 | 145 | 110 | 85 | – | 16 | 3 | 4–18 |
| 50 | – | 178 | 160 | 125 | 100 | – | 16 | 3 | 4–18 | |
| 65 | – | 190 | 180 | 145 | 120 | – | 18 | 3 | 4–18 | |
| 80 | – | 203 | 195 | 160 | 135 | – | 20 | 3 | 4–18 | |
| 100 | – | 229 | 215 | 180 | 155 | – | 20 | 3 | 8–18 | |
| 125 | – | 254 | 245 | 210 | 185 | – | 22 | 3 | 8–18 | |
| 150 | – | 267 | 280 | 240 | 210 | – | 24 | 3 | 8–23 | |
| 200 | – | 292 | 335 | 295 | 265 | – | 24 | 3 | 8–23 | |
| 250 | – | 330 | 390 | 350 | 320 | – | 26 | 3 | 12–23 | |
| 300 | – | 356 | 440 | 400 | 368 | – | 26 | 4 | 12–23 | |
| 350 | – | 400 | 500 | 460 | 428 | – | 28 | 4 | 16–23 | |
| 400 | – | 405 | 565 | 515 | 482 | – | 28 | 4 | 16–25 | |
| 450 | – | 480 | 615 | 565 | 532 | – | 30 | 4 | 20–25 | |
| 500 | – | 533 | 670 | 620 | 585 | – | 30 | 4 | 20–25 | |
| 600 | – | 680 | 780 | 725 | 685 | – | 34 | 5 | 20–30 | |
| 700 | – | 740 | 895 | 840 | 800 | – | 38 | 5 | 24–30 | |
| 800 | – | 850 | 1010 | 950 | 905 | – | 42 | 5 | 24–34 | |
| 900 | – | 1100 | 1115 | 1050 | 1005 | – | 38 | 5 | 28–33 | |
| 1000 | – | 1200 | 1230 | 1160 | 1080 | – | 38 | 5 | 28–36 | |
| 1200 | – | 1300 | 1455 | 1380 | 1292 | – | 44 | 5 | 28–39 | |
| 公称压力PN(Mpo) | 公称通径DN | 尺 寸(mm) | ||||||||
| mm | in | L法兰 | D | D1 | D2 | D6 | b | f | Z-φd | |
| 1.6 | 40 | - | 165 | 145 | 110 | 85 | - | 16 | 3 | 4-18 |
| 50 | - | 178 | 160 | 125 | 100 | - | 16 | 3 | 4-18 | |
| 65 | - | 190 | 180 | 145 | 120 | - | 18 | 3 | 4-18 | |
| 80 | - | 203 | 195 | 160 | 135 | - | 20 | 3 | 8-18 | |
| 100 | - | 229 | 215 | 180 | 155 | - | 20 | 3 | 8-18 | |
| 125 | - | 254 | 245 | 210 | 185 | - | 22 | 3 | 8-18 | |
| 150 | - | 267 | 280 | 240 | 210 | - | 24 | 3 | 8-23 | |
| 200 | - | 292 | 335 | 295 | 265 | - | 26 | 3 | 12-23 | |
| 250 | - | 330 | 405 | 355 | 320 | - | 30 | 3 | 12-25 | |
| 300 | - | 356 | 460 | 410 | 375 | - | 30 | 4 | 12-25 | |
| 350 | - | 400 | 520 | 470 | 435 | - | 34 | 4 | 16-25 | |
| 400 | - | 406 | 580 | 525 | 485 | - | 36 | 4 | 16-30 | |
| 450 | - | 480 | 640 | 585 | 545 | - | 40 | 4 | 20-30 | |
| 500 | - | 533 | 705 | 650 | 608 | - | 44 | 4 | 20-34 | |
| 600 | - | 680 | 840 | 770 | 718 | - | 48 | 5 | 20-41 | |
| 700 | - | 740 | 910 | 840 | 788 | - | 50 | 5 | 24-41 | |
| 800 | - | 850 | 1020 | 950 | 898 | - | 52 | 5 | 24-41 | |
| 900 | - | 1100 | 1120/1125 | 1050 | 998 | - | 44 | 5 | 28-39 | |
| 1000 | - | 1200 | 1255 | 1170 | 1110 | - | 46 | 5 | 28-42 | |
| 1200 | - | 1300 | 1485 | 1390 | 1325 | - | 52 | 5 | 32-48 | |
