H44W旋启式止回阀

  • 型号:H44W-16P/H44W-16C/H44W-25P/H44W-25C/H44W-40P/H44W-40C
  • 规格:DN15-800
  • 适用温度:≤ 425 ℃
  • 适用介质:水、油品、蒸汽
  • 压力:PN16,PN25,PN40,PN64
  • 连接方式:法兰
  • 驱动方式:自动
  • 材质:不锈钢、碳钢
x

添加二维码为您服务!

x
  • 产品特性
  • 结构性能
  • 外形尺寸

H44W旋启式止回阀概述

H44W旋启式止回阀是一种采用法兰连接、通过阀瓣旋转摆动实现单向截止的通用型自动阀门。阀体通常采用铸钢、不锈钢或铸铁材质,其内部阀瓣绕固定轴旋转,当介质正向流动时推开阀瓣,倒流时阀瓣在自重及反向压力作用下迅速关闭。该阀门设计结构简单可靠,对流阻影响小,适用于水、蒸汽、油品及一般腐蚀性介质的管路系统,可水平安装或安装于垂直流向自下而上的管道,广泛应用于建筑给排水、暖通空调、工业循环水及泵出口等场合,是防止介质倒流的基础设备。

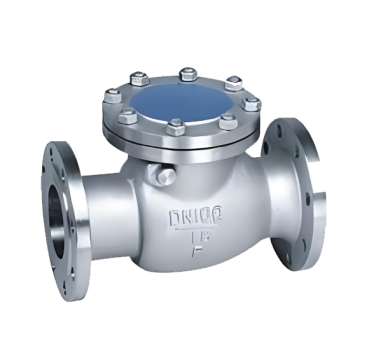

H44W旋启式止回阀产品图

H44W旋启式止回阀特点

1.自动启闭与可靠密封:完全依靠介质流动和阀瓣自重实现自动启闭,金属或复合密封结构确保正向流通顺畅、反向截止严密。

2.安装灵活与低流阻:旋启式结构支持水平或垂直(流向自下而上)安装,适应性广。阀瓣全开时流道通畅,压力损失小。

3.结构坚固耐用:阀体铸造工艺成熟,强度高;阀瓣铰链机构设计合理,耐冲击,使用寿命长。

4.维护简便:内部结构直观,运动部件少,故障率低。出现问题时检查与维修较为方便。5.经济实用:制造成本相对较低,性价比高,适用于大多数非极端工况的工业与民用管道系统。

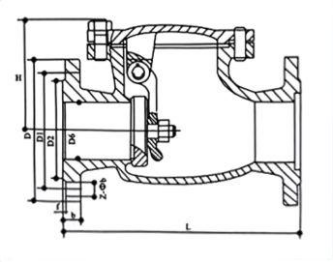

H44W旋启式止回阀结构图

零部件名称材料表

序 号NO.名称Name材料Material
1阀体body碳钢、不锈钢Carbon Steel, Stainless Steel
2阀盖bonnet碳钢、不锈钢Carbon Steel, Stainless Steel
3阀瓣disc碳钢、不锈钢Carbon Steel, Stainless Steel
4摇杠 Lever碳钢、不锈钢Carbon Steel, Stainless Steel
5阀座seat碳钢、不锈钢Carbon Steel, Stainless Steel

性能规范表Performance Specification
公称压力Nominal Pressure1.6-6.4Mpa
强度试验压力Shell Test2.4-9.6
密封试验压力Seal Test1.76-7.04
适用温度Suitable Temp.≤425


外形尺寸标准要求

1、阀门的结构长度按GB/T12221的标准

2、连接法兰按GB/T79的标准

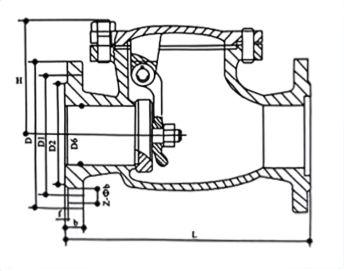

H44W旋启式止回阀外形图

H44W旋启式止回阀外形尺寸表

SizeLDD1D2bHZ-Φd
DN1513095654514774-Φ14
DN20150105755514774-Φ14
DN25160115856514804-Φ14
DN321801351007816854-Φ18
DN402001451108516954-Φ18
DN50230160125100161054-Φ18
DN65290180145120181204-Φ18
DN80310195160135201308-Φ18
DN100350215180155201408-Φ18
DN125400245210185221558-Φ18
DN150480280240210241808-Φ23
DN2006003352952652621512-Φ23
DN2507304053553203026012-Φ25
DN3008504604103753031512-Φ25


您可能需要的其他阀门产品
  • H74H对夹旋启式止回阀

    型号:

    H74H-10C/H74H-16C/H74H-25C/H74H-40C/H74H-16P/H74H-25P/H74H-40P

    规格:

    DN50-600

    压力:

    PN10,PN16,PN25,PN40

    材质:

    铸钢、不锈钢
  • H44F46衬氟旋启式止回阀

    型号:

    H44F46-16C/H44F46-10C/H44F46-16/H44F46-10/H44F46-16P/H44F46-10P

    规格:

    DN15-DN500

    压力:

    PN10,PN16

    材质:

    铸铁,铸钢,不锈钢内衬FEP、PTFE
  • H74H对夹旋启式止回阀 长型

    型号:

    H74H-20C/H74H-40C/H74H-60C/H74H-100P/H74H-150P

    规格:

    DN50-DN600

    压力:

    PN20-PN150

    材质:

    碳钢、不锈钢
/storage/20260101/pZo1767259142RkCKTE1.jpg
止回阀选型与安装全指南:原理、选用、施工要点详解


止回阀选型与安装全指南:原理、选用、施工要点详解

止回阀作为管路系统中的关键安全部件,对防止介质倒流、保障系统安全运行至关重要。本文将为您提供一份全面的止回阀选用与安装指南。

一、止回阀工作原理与分类

1.1 什么是止回阀?

止回阀又称单向阀或逆止阀,属于自动阀门类别。其工作原理是通过介质自身的流动力量实现启闭,核心作用是防止管路介质反向流动,确保单向流通。

1.2 主要应用场景

  • 水泵吸水口的底阀(特殊止回阀类型)
  • 各类需要介质单向流动的管道系统
  • 防止因介质倒流引发事故的工业场合

二、止回阀选型标准与选用指南

2.1 选型基本原则

介质适应性:适用于清净介质工况,不推荐用于含固体颗粒或高粘度介质管道。

2.2 按管道尺寸选型


管道尺寸(DN)推荐阀门类型适用压力范围
DN<50mm蝶式止回阀、立式升降止回阀、隔膜式止回阀低压环境
50mm蝶式止回阀、隔膜式止回阀低压环境
200mm无磨损球形止回阀中低压环境
大型管道系统根据具体工况定制选型按设计要求

2.3 按工况特性选型

隔膜式止回阀

  • 优势:有效消除水锤现象
  • 限制:受温度和压力限制,适用于低压常温管道
  • 适用场景:易产生水锤的供水管路

缓闭型止回阀

  • 缓闭旋启式止回阀
  • 缓闭蝶式止回阀
  • 适用场景:要求关闭时水锤冲击小或无冲击的管路系统

三、止回阀安装规范与施工要求

3.1 安装前准备工作

外观检查

  • 核对阀门铭牌信息,确保符合GB 12220《通用阀门标志》标准
  • 检查阀门完整性,确认无损伤

压力试验要求

  • 工作压力>1.0MPa或主干管切断阀必须进行压力测试
  • 强度试验:公称压力×1.5,持续时间≥5分钟,无渗漏为合格
  • 严密性试验:公称压力×1.1,按GB 50243标准确定持续时间

3.2 安装位置与方向

  1. 安装方位:严格按设计图纸确定位置、高度和进出口方向
  2. 流向标识:确保介质流向与阀体箭头方向完全一致
  3. 管道支撑:禁止让止回阀承受管道重量大型止回阀必须设置独立支撑结构避免管系压力直接影响阀门

3.3 特定类型安装要求

升降式止回阀

  • 垂直瓣型:必须安装在垂直管道上
  • 水平瓣型:必须安装在水平管道上

旋启式止回阀

  • 安装时确保阀瓣旋转轴处于水平位置
  • 倾斜安装时需特别注意介质流向

四、常见安装错误与注意事项

4.1 错误安装示例

  • 将垂直升降式止回阀安装在水平管道上
  • 阀门流向装反
  • 大型阀门无独立支撑
  • 未按规范进行压力测试

4.2 专业建议

  1. 系统设计阶段就应考虑止回阀选型和安装位置
  2. 采购时提供完整工况参数给供应商,获取专业选型建议
  3. 复杂系统建议咨询专业阀门工程师
  4. 定期维护检查,确保止回阀正常工作状态

五、维护与保养要点

  1. 定期检查阀门启闭是否灵活
  2. 监听异常声音,如水锤冲击声
  3. 检查密封性能,防止内漏
  4. 活动部件润滑,确保正常运行

结语

正确的止回阀选型与安装是保障管道系统安全运行的关键环节。遵循本文提供的选型指南和安装规范,可以避免因介质倒流引发的各类事故,延长阀门使用寿命,降低维护成本。

在实际应用中,建议结合具体工程要求和介质特性,必要时咨询专业阀门技术人员,确保选型安装方案的最优化。
