API美标止回阀

  • 型号:API
  • 规格:2”-32”
  • 适用温度:≤ 425 ℃
  • 适用介质:水、蒸汽、油品、腐蚀性介质
  • 压力:150LB,300LB,400LB,600LB,900LB,1500LB
  • 连接方式:法兰
  • 驱动方式:自动
  • 材质:碳钢、不锈钢
x

添加二维码为您服务!

x
  • 产品特性
  • 结构性能
  • 外形尺寸

API美标止回阀概述

API美标止回阀是严格按照美国石油学会(API)标准设计制造的自动阀门,主要用于防止管道中介质倒流。其核心设计及材料、制造、测试均遵循API 6D等规范,阀体通常采用铸钢、不锈钢等材料,结构形式涵盖旋启式、升降式、双瓣式等。该阀门依靠介质自身流动的动能实现自动启闭,无需外部操作,当介质正向流动时开启,反向流动时在重力、弹簧力或介质压力作用下迅速关闭。专用于石油、天然气、炼化及化工等领域的高压、大口径或对安全性要求苛刻的管路上,是保障系统单向流动、防止回流事故的关键设备。

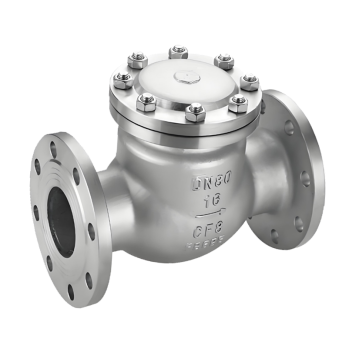

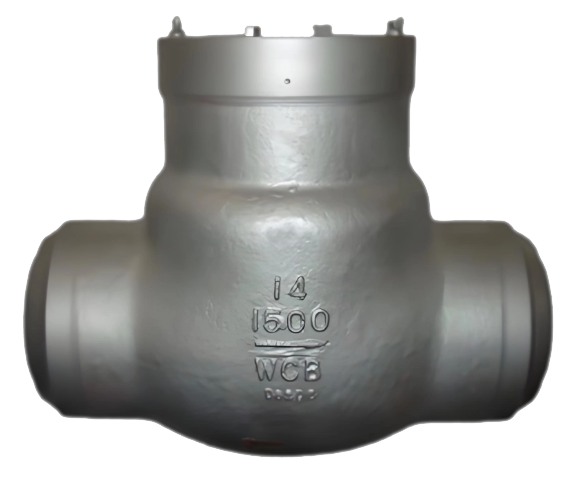

API美标止回阀产品图

API美标止回阀特点

1.严格符合API标准:设计、选材、制造与测试全过程遵循API标准,具备API 6D认证,确保了阀门在高压、腐蚀等恶劣工况下的高可靠性与互换性。

2.可靠的自动密封与低流阻:采用精密配合的阀瓣与阀座密封副,关闭迅速,密封严密。开启时流道顺畅,流阻小,尤其适合大口径、高流速的输送管线。

3.多样的结构适应性强:提供旋启式、升降式、双瓣对夹式等多种结构,以适应不同的安装位置(水平、垂直)、介质特性(含颗粒、洁净)及压力波动需求。

4.安全防护与长寿命:结构坚固,可有效防止水锤冲击。阀瓣与摇杆等运动部件通常采用耐磨、耐腐蚀设计,部分型号配备缓闭机构,以减弱关闭冲击,延长使用寿命。

5.维护便捷与广谱适用:部分结构(如对夹双瓣式)紧凑轻便,安装维护简便。适用于水、蒸汽、油品、天然气及多种腐蚀性介质,工作压力和温度范围宽。

API美标止回阀结构图

零部件名称材料表

序 号NO.名称Name材料Material
5阀座seat碳钢、不锈钢Carbon Steel, Stainless Steel
4阀瓣disc碳钢+STL、不锈钢Carbon Steel+STL, Stainless Steel
3销轴Pin2Cr13
2摇杠Swing Lever碳钢、不锈钢Carbon Steel, Stainless Steel
1阀体body碳钢、不锈钢Carbon Steel, Stainless Steel

性能规范表Performance Specification
公称压力Nominal Pressure1.0/1.6/2.5/4/6.4Mpa
强度试验压力Shell Test1.5/2.4/3.75/6/9.6
密封试验压力Seal Test1.1/1.76/2.75/4.4/7.04
适用温度Suitable Temp.≤425


外形尺寸标准要求

1、阀门的结构长度按ASME16.10的标准

2、连接法兰按ASME16.50的标准

API美标止回阀外形图

API美标止回阀外形尺寸表

NPSDNClass 150Lb
inmmLDD1D2bZ-ΦdH
2"50203157120.79219.504-Φ19161
21/2"65216178139.710522.54-Φ19180
3"80241190.5152.4127244-Φ19190
4"100292229190.50157.2248-Φ19220
6"150356279241.521625.58-Φ22.5257
8"200495343298.5270298-Φ22.5292
10"25062240636232430.512-Φ25350
12"3006984834323813212-Φ25398
14"350787533476.84133512-Φ29445
16"400864597539.84703716-Φ29490
18"450978635577.85334016-Φ32520
20"5009786986355844320-Φ32546
24"6001295813749.36924820-Φ35880
NPSDNClass 300Lb
inmmLDD1D2bZ-ΦdH
2"502671651279222.58-Φ19179.5
21/2"65292190150105258-Φ22190
3"8031821016812729.08-Φ22.5212.4
4"10035625420015732.08-Φ22.5246
6"150445317.5269.721637.012-Φ22.5292
8"20053338133027041.512-Φ25.5328
10"250622444.538732448.016-Φ28.5378.6
12"30071152145138151.016-Φ32420
14"350838584514545420-Φ32470
16"400864648572575720-Φ35530
18"450978711629606024-Φ35584
20"5001016775686646424-Φ35610
24"6001346914813707024-Φ41860
NPSDNClass 600Lb
inmmLDD1D2bZ-ΦdH
2"5029216512792258-Φ19203
21/2"65330190150105298-Φ22229
3"80356210168127328-Φ22235
4"100432273216157388-Φ25286
6"150559356292216488-Φ29330
8"2006604193492705612-Φ29381
10"2507875084323246412-Φ32457
12"3008385594893816716-Φ35584
14"3508896035274137020-Φ38635
16"4009916866034707620-Φ41684


您可能需要的其他阀门产品

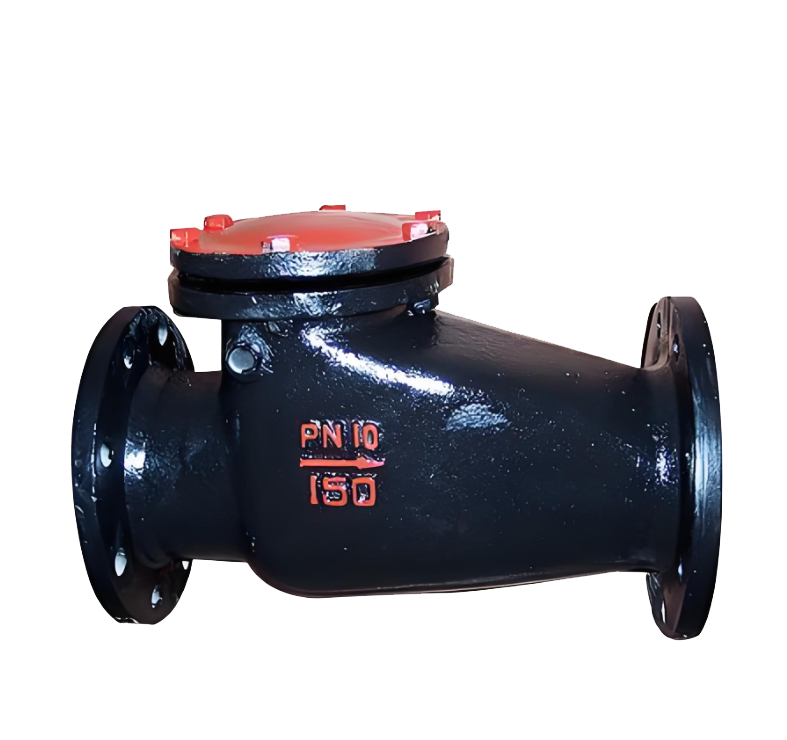

  • H44T铸铁旋启式止回阀

    型号:

    H44T-10/H44T-16

    规格:

    DN40-400

    压力:

    PN10,PN16

    材质:

    灰铸铁

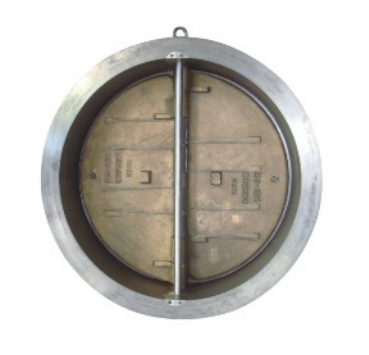

  • H76W双瓣止回阀

    型号:

    H76W-10C/H76W-16C/H76W-25C/H76W-40C/H76W-64P/H76W-100P/H76W-160P

    规格:

    DN50-DN1200

    压力:

    PN10-PN160

    材质:

    碳钢、不锈钢

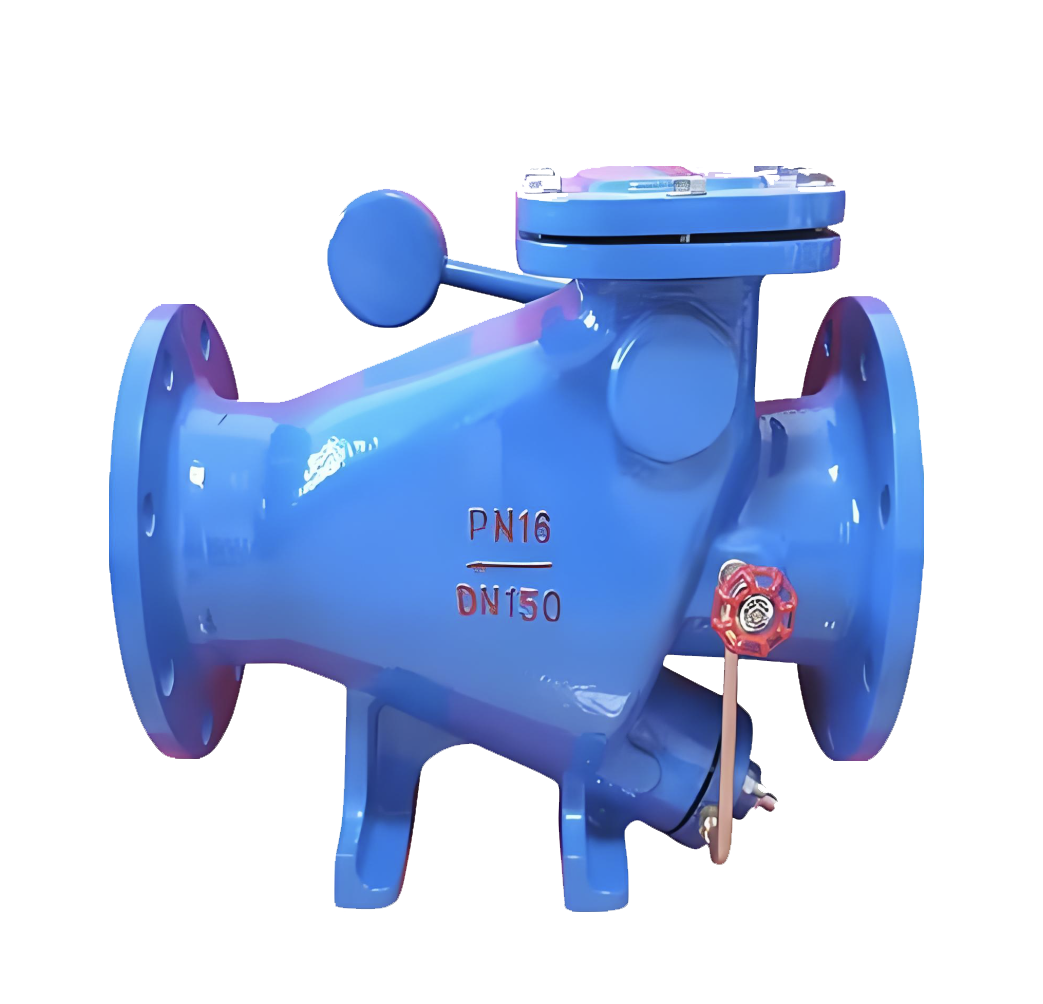

  • HH49X微组缓闭蝶形止回阀

    型号:

    HH49X-10Q/HH49X-16Q/HH49X-25Q/HH49X-10C/HH49X-16C/HH49X-25C/HH49X-25P

    规格:

    DN50-DN1000

    压力:

    PN10,PN16,PN25

    材质:

    铸铁、球墨铸铁、铸钢、不锈钢
/storage/20260101/pZo1767259142RkCKTE1.jpg
止回阀选型与安装全指南:原理、选用、施工要点详解


止回阀选型与安装全指南:原理、选用、施工要点详解

止回阀作为管路系统中的关键安全部件,对防止介质倒流、保障系统安全运行至关重要。本文将为您提供一份全面的止回阀选用与安装指南。

一、止回阀工作原理与分类

1.1 什么是止回阀?

止回阀又称单向阀或逆止阀,属于自动阀门类别。其工作原理是通过介质自身的流动力量实现启闭,核心作用是防止管路介质反向流动,确保单向流通。

1.2 主要应用场景

  • 水泵吸水口的底阀(特殊止回阀类型)
  • 各类需要介质单向流动的管道系统
  • 防止因介质倒流引发事故的工业场合

二、止回阀选型标准与选用指南

2.1 选型基本原则

介质适应性:适用于清净介质工况,不推荐用于含固体颗粒或高粘度介质管道。

2.2 按管道尺寸选型


管道尺寸(DN)推荐阀门类型适用压力范围
DN<50mm蝶式止回阀、立式升降止回阀、隔膜式止回阀低压环境
50mm蝶式止回阀、隔膜式止回阀低压环境
200mm无磨损球形止回阀中低压环境
大型管道系统根据具体工况定制选型按设计要求

2.3 按工况特性选型

隔膜式止回阀

  • 优势:有效消除水锤现象
  • 限制:受温度和压力限制,适用于低压常温管道
  • 适用场景:易产生水锤的供水管路

缓闭型止回阀

  • 缓闭旋启式止回阀
  • 缓闭蝶式止回阀
  • 适用场景:要求关闭时水锤冲击小或无冲击的管路系统

三、止回阀安装规范与施工要求

3.1 安装前准备工作

外观检查

  • 核对阀门铭牌信息,确保符合GB 12220《通用阀门标志》标准
  • 检查阀门完整性,确认无损伤

压力试验要求

  • 工作压力>1.0MPa或主干管切断阀必须进行压力测试
  • 强度试验:公称压力×1.5,持续时间≥5分钟,无渗漏为合格
  • 严密性试验:公称压力×1.1,按GB 50243标准确定持续时间

3.2 安装位置与方向

  1. 安装方位:严格按设计图纸确定位置、高度和进出口方向
  2. 流向标识:确保介质流向与阀体箭头方向完全一致
  3. 管道支撑:禁止让止回阀承受管道重量大型止回阀必须设置独立支撑结构避免管系压力直接影响阀门

3.3 特定类型安装要求

升降式止回阀

  • 垂直瓣型:必须安装在垂直管道上
  • 水平瓣型:必须安装在水平管道上

旋启式止回阀

  • 安装时确保阀瓣旋转轴处于水平位置
  • 倾斜安装时需特别注意介质流向

四、常见安装错误与注意事项

4.1 错误安装示例

  • 将垂直升降式止回阀安装在水平管道上
  • 阀门流向装反
  • 大型阀门无独立支撑
  • 未按规范进行压力测试

4.2 专业建议

  1. 系统设计阶段就应考虑止回阀选型和安装位置
  2. 采购时提供完整工况参数给供应商,获取专业选型建议
  3. 复杂系统建议咨询专业阀门工程师
  4. 定期维护检查,确保止回阀正常工作状态

五、维护与保养要点

  1. 定期检查阀门启闭是否灵活
  2. 监听异常声音,如水锤冲击声
  3. 检查密封性能,防止内漏
  4. 活动部件润滑,确保正常运行

结语

正确的止回阀选型与安装是保障管道系统安全运行的关键环节。遵循本文提供的选型指南和安装规范,可以避免因介质倒流引发的各类事故,延长阀门使用寿命,降低维护成本。

在实际应用中,建议结合具体工程要求和介质特性,必要时咨询专业阀门技术人员,确保选型安装方案的最优化。
