VV231Y直接作用自力式蒸汽减压阀概述
VV231Y直接作用自力式蒸汽减压阀是一种无需外部能源、依靠介质自身能量实现压力调节的自动控制阀门,专为蒸汽系统设计。该阀门采用直接作用式结构,通过感应下游压力的变化,直接驱动阀芯动作调节开度,将波动的进口蒸汽压力降低并稳定在设定值。阀体通常采用铸钢或不锈钢材质,结构简单可靠,适用于饱和蒸汽或微过热蒸汽工况。该阀门无需电源或气源,安装简便,广泛应用于食品、纺织、化工、供热等行业的蒸汽管路中,为用汽设备提供经济可靠的压力稳定方案。

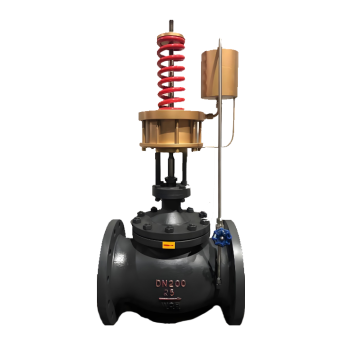

VV231Y直接作用自力式蒸汽减压阀产品图
VV231Y直接作用自力式蒸汽减压阀特点
1.自力式无需外能:直接利用介质自身压力实现调节,无需电源、气源等外部动力,节能且适用于无外能场合。
2.结构简单可靠:采用直接作用式机械结构,零件少,故障率低,运行稳定可靠,维护要求低。
3.经济实用安装便捷:无需配套控制系统,安装简单快捷,购置和维护成本低,性价比高。
4.适用范围明确:适用于流量相对稳定、调节精度要求中等的蒸汽系统,工作温度压力范围符合一般工业蒸汽需求。
5.维护简便:调节机构可在线调整设定压力,主要密封件易于更换,日常维护工作量小。

VV231Y直接作用自力式蒸汽减压阀结构图
零部件名称材料表
| 序 号NO. | 名称Name | 材料Material | |
| 1 | 阀 体body | ZG230~450、ZG1Cr18Ni9Ti、ZGCr18Ni12Mo2Ti | |
| 2 | 阀芯disc | Cr18Ni9Ti、Cr18Ni12Mo2Ti | |
| 3 | 阀座seat | 1Cr18Ni9Ti、Cr18Ni12Mo2Ti | |
| 4 | 阀杆stem | Cr18Ni9Ti、Cr18Ni12Mo2Ti | |
| 5 | 膜盖Diaphragm Cover | A3、1Cr18Ni9Ti | |
| 6 | 填料packing | 聚四氟乙烯、柔性石墨PTFE, graphite | |
| 7 | 膜 片Diaphragm | 丁晴橡胶、耐油橡胶、氟橡胶NBR, Oil-Resistant Rubber, FKM |
| 性能规范表Performance Specification | ||
| 公称压力Nominal Pressure | 1.6/4 | Mpa |
| 强度试验压力Shell Test | 2.4/6 | |
| 密封试验压力Seal Test | 1.76/4.4 | |
| 适用温度Suitable Temp. | ≤80 | ℃ |
外形尺寸标准要求
1、阀门的结构长度按GB/T12221的标准
2、连接法兰按GB17241.6的标准

VV231Y直接作用自力式蒸汽减压阀外形图
VV231Y直接作用自力式蒸汽减压阀外形尺寸表
| DN | AφR | L | |||||||
| A 32cm2φ172mm | A 80cm2Φ172mm | A 250cm2φ263mm | A 630cm2φ380mm | ||||||
| H | kg | H | kg | H | kg | H | kg | ||
| 15 | 647 | 13.7 | 642 | 13.7 | 662 | 19.2 | 732 | 34.2 | 130 |
| 20 | 647 | 14.2 | 642 | 14.2 | 682 | 19.7 | 732 | 34.7 | 150 |
| 25 | 673 | 17.2 | 668 | 17.2 | 708 | 22.7 | 758 | 37.7 | 160 |
| 32 | 673 | 20.5 | 668 | 20.5 | 708 | 26 | 758 | 41 | 180 |
| 40 | 675 | 21.5 | 670 | 21.5 | 710 | 27 | 760 | 42 | 200 |
| 50 | 675 | 24.5 | 670 | 24.5 | 710 | 30 | 760 | 45 | 230 |
| 65 | 710 | 36.5 | 710 | 36.5 | 745 | 42 | 795 | 57 | 290 |
| 80 | 710 | 40.5 | 710 | 40.5 | 745 | 46 | 795 | 61 | 310 |
| 100 | 815 | 67.5 | 815 | 67.5 | 850 | 73 | 900 | 88 | 350 |
| 250 | 815 | 77.5 | 815 | 77.5 | 850 | 83 | 900 | 98 | 400 |
| 150 | 765 | 93 | 815 | 108 | 480 | ||||
| 200 | 795 | 153 | 845 | 168 | 600 | ||||
| 250 | 842 | 233 | 892 | 248 | 730 | ||||
