YK43F先导式氧气减压阀概述
YK43F先导式氧气减压阀是一种专为高纯度氧气输送系统设计的安全型减压装置,采用先导控制与金属密封技术相结合的特殊结构,能够将氧气瓶或供氧管路中的高压氧气稳定、精确地降至工艺所需的低压输出。该阀门严格遵循氧气介质防爆、禁油、防污染的特殊要求,通过多重安全设计和材料优化,在确保压力控制精度的同时杜绝燃爆风险,是医疗供氧、金属切割、航天推进及化工氧化等领域的核心安全设备。该阀采用禁油处理的黄铜或不锈钢材质,配备防误操作结构和氧气专用接口,严格符合氧气设备安全技术规范,是高压氧气系统中实现安全减压与稳定供应的关键保障设备。

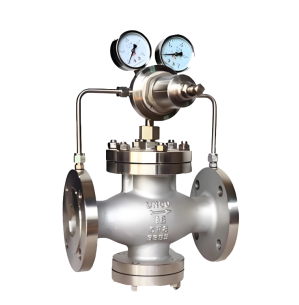

YK43F先导式氧气减压阀产品图
YK43F先导式氧气减压阀特点
1. 氧气专用安全设计
全阀采用禁油脱脂工艺制造,所有零件经过严格脱脂清洗并密封包装。流道设计避免死角积存杂质,选用与氧气兼容的金属材料(如黄铜、不锈钢、镍基合金),从源头上消除油脂污染引发的燃爆风险。
2. 双重稳压与精密控制
采用先导阀与主阀分离的二级控制结构,先导级实现压力信号的灵敏检测与放大,主阀级通过平衡活塞实现大流量精确调节。该设计可将进口压力(通常15-20MPa)平稳降至0.1-1.6MPa的工作压力,控制精度达±2%。
3. 全金属硬密封结构
关键密封部位采用金属对金属的硬密封形式(如不锈钢阀座与聚四氟乙烯增强密封环),既保证高压密封的可靠性,又避免非金属材料在高压纯氧环境中可能发生的分解风险,长期使用稳定性优异。
4. 多重安全防护机制
标配青铜烧结过滤器防止管路杂质进入先导系统;出口端集成防爆安全膜片或弹簧式安全阀;调节机构设有防松锁紧装置;部分型号配备压力表防震液及阻火器接口,构建完整的安全防护体系。
5. 专业化操作与维护
采用带防尘罩的精细调节手轮,实现压力无级调节并防止误碰。阀体标识永久性氧气介质标志,维护需由专业人员进行并使用专用工具。所有部件符合《氧气安全技术规程》标准,定期检测周期明确,确保全生命周期安全可控。

YK43F先导式氧气减压阀结构图
零部件名称材料表
| 序 号 | 名称 | 材料 |
| 1 | 阀体 | WCB/304 |
| 2 | 阀座阀盘 | 2CR13/304 |
| 3 | 缸套 | 2Cr13/25(镀硬铬) |
| 4 | 活塞 | 2Cr13/铜合金 |
| 5 | 导阀座导阀杆 | 2Cr13/304 |
| 6 | 主阀弹簧 | 合金耐磨铸铁 |
| 7 | 导阀主弹簧 | 50CrVA |
| 8 | 调节弹簧 | 60Si2Mn |
| 9 | 密封垫 | 橡胶/聚四氟乙稀 |
| 性能规范表Performance Specification | ||
| 公称压力Nominal Pressure | 1.6-16 | MPa |
| 强度试验压力Shell Test | 2.4-24 | |
| 密封试验压力Seal Test | 1.76-17.6 | |
| 适用温度Suitable Temp. | ≤425 | ℃ |
外形尺寸标准要求
1、阀门的结构长度按GB/T12221的标准
2、连接法兰按GB17241.6的标准

YK43F先导式氧气减压阀外形图
YK43F先导式氧气减压阀外形尺寸表PN1.6-4.0
| 公称通径DN | 外形尺寸 | |||
| L | H | HI | ||
| 1.6/2.5MPa | 4.0MPa | |||
| 15 | 160 | 180 | 290 | 90 |
| 20 | 160 | 180 | 300 | 98 |
| 25 | 180 | 200 | 300 | 110 |
| 32 | 200 | 220 | 300 | 110 |
| 40 | 220 | 240 | 320 | 125 |
| 50 | 250 | 270 | 320 | 125 |
| 65 | 280 | 300 | 325 | 130 |
| 80 | 310 | 330 | 365 | 160 |
| 100 | 350 | 380 | 365 | 170 |
| 125 | 400 | 450 | 475 | 200 |
| 150 | 450 | 500 | 475 | 210 |
| 200 | 500 | 550 | 515 | 240 |
| 250 | 650 | 560 | 290 | |
| 300 | 800 | 705 | 335 | |
| 350 | 850 | 745 | 375 | |
| 400 | 900 | 780 | 405 | |
| 450 | 900 | 730 | 455 | |
| 500 | 950 | 835 | 465 | |
YK43F 型先导活塞式气体减压阀外形尺寸PN6.4-16.0
| 公称通径DN | 外形尺寸 | |||
| L | H | HI | ||
| 6.4MPa | 10.0/16.0MPa | |||
| 15 | 180 | 180 | 300 | 100 |
| 20 | 180 | 200 | 310 | 105 |
| 25 | 200 | 220 | 31 | 120 |
| 32 | 220 | 230 | 310 | 120 |
| 40 | 240 | 240 | 335 | 135 |
| 50 | 270 | 300 | 335 | 135 |
| 65 | 300 | 340 | 340 | 140 |
| 80 | 330 | 360 | 380 | 170 |
| 100 | 380 | 380 | 185 | |
| 125 | 450 | 490 | 215 | |
| 150 | 500 | 490 | 225 | |
| 200 | 550 | 535 | 260 | |
| 250 | 650 | 580 | 310 | |
| 300 | 800 | 725 | 355 | |
| 350 | 850 | 765 | 395 | |
| 400 | 900 | 800 | 435 | |
| 500 | 950 | 855 | 495 | |
YK43F型先导活塞式气体减压阀流量系数(Cv)
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |

型号:
ZZYVP-16B/ZZYVP-16C/ZZYVP-16P规格:
DN20-DN100压力:
PN16材质:
碳钢、不锈钢
型号:
Y45H-10C/Y45H-16C/Y45H-25C/Y45H-40C/Y45H-64C/Y45H-10P/Y45H-16P/Y45H-25P/Y45H-40P/Y45H-64P规格:
DN50-500压力:
PN16,PN25,PN40,PN64,PN10材质:
铸钢、不锈钢
型号:
YK43X-16P/YK43X-25P/YK43X-40P/YK43X-64P/YK43X-100P/YK43X-16C/YK43X-25C/YK43X-40C/Y43KX-64C规格:
DN15-DN500压力:
1.6Mpa-16Mpa材质:
碳钢、不锈钢
