Q61F全焊接球阀概述
Q61F全焊接球阀是一种阀体与管道采用同材质焊接连接的永久性截断阀门,无外部法兰与螺栓连接点。其阀体由多块锻件或钢板通过先进的工艺焊接成型,内部采用浮动或固定球结构及聚四氟乙烯等软密封阀座。该阀门设计用于高温、高压及严苛工况,通过球体旋转90度实现启闭,具有极高的结构强度和密封完整性。主要应用于城市燃气主干网、长输石油天然气管道、区域供热系统及其他不允许泄漏的直埋或重要地上管道,作为系统的关键截断设备。

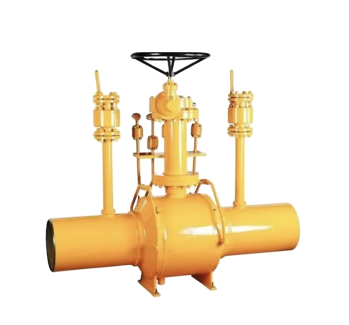

Q61F全焊接球阀产品图
Q61F全焊接球阀特点
1.全焊接无泄漏结构:阀体采用整体焊接成型,无任何可拆卸法兰连接,从根本上杜绝了阀体外漏的风险,尤其适合易燃、易爆及有毒介质的输送。
2.高强度与长寿命:焊接阀体结构连续,应力分布均匀,承压能力强,耐管道应力变形与地震载荷,设计寿命通常与管线保持一致。
3.直埋与紧凑设计:无需建设阀门井,可直接埋于地下,节省空间与施工成本。外部结构极为紧凑,仅有短小的阀颈露出地面便于操作。
4.极低的维护需求:全焊接密封结构在正常工况下无需维护,运行可靠。阀杆通常采用双重密封与注脂紧急密封设计,进一步保障长期密封性。
5.高性能密封与驱动:密封副可适应较大压力与温度变化,并常配备防火设计。通过地上加长阀杆或直接与全焊接执行机构连接,实现可靠的地面或远程操作。

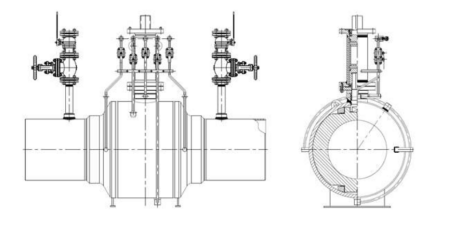

Q61F全焊接球阀结构图
零部件名称材料表
| 序 号NO. | 名称Name | 材料Material |
| 1 | 阀体Body | A105 |
| 2 | 球体Ball | A105+ENP |
| 3 | 密封圈sealing ring | PPL |
| 4 | 填料packing | 柔性石墨flexible graphite |
| 5 | 阀杆Stem | F6A |
| 6 | 放空阀bleeder valve | A105-Hzn |
| 性能规范表Performance Specification | ||
| 公称压力Nominal Pressure | 1.6/2.5/4 | Mpa |
| 强度试验压力Shell Test | 2.4/3.75/6 | |
| 密封试验压力Seal Test | 1.76/2.75/4.4 | |
| 适用温度Suitable Temp. | ≤500 | ℃ |
外形尺寸标准要求
1、阀门的结构长度按GB/T 12221的标准
2、全焊接按GB/T 12234 的标准

Q61F全焊接球阀外形图
Q61F全焊接球阀外形尺寸
| DN | L(RF) | L(WE) | D1 | D2 | H1(手柄) | H1(涡轮) | W(手柄) | W(涡轮) |
| 15 | 150 | 210 | 27 | 48 | 64 | - | 129 | - |
| 20 | 160 | 230 | 34 | 60 | 76 | - | 159 | - |
| 25 | 180 | 230 | 42 | 76 | 85 | - | 159 | - |
| 32 | 200 | 260 | 48 | 89 | 95 | - | 245 | - |
| 40 | 230 | 300 | 60 | 89 | 124 | - | 245 | - |
| 50 | 270 | 300 | 76 | 114 | 162 | - | 30 | - |
| 65 | 280 | 300 | 89 | 140 | 175 | - | 320 | - |
| 80 | 300 | 325 | 114 | 168 | 192 | 169 | 450 | - |
| 100 | 350 | 325 | 141 | 203 | 205 | 183 | 450 | 230 |
| 125 | 350 | 350 | 168 | 219 | 225 | 203 | 450 | 230 |
| 150 | 400 | 400 | 219 | 273 | 245 | 224 | 1000 | 230 |
| 200 | 502 | 521 | 273 | 351 | 285 | 262 | 1000 | 320 |
| 250 | 568 | 560 | 325 | 426 | 348 | 322 | 1500 | 350 |
| 300 | 648 | 635 | 377 | 508 | - | 355 | - | 350 |
