概述

D643Y气动法兰式硬密封蝶阀是一种通过高强度合金钢板焊接而成的蝶板，绕其圆形阀杆旋转90°以实现流体的开启、关闭和流量调节的阀门。其阀杆轴线位于管道中心线位置，属于中线型结构，密封副由金属材料对金属材料构成。阀门采用法兰式连接，即阀体两端带有与管道法兰标准相匹配的连接法兰，通过螺栓螺母与管道法兰直接紧固连接。密封结构采用多层次金属硬密封技术，利用多层不锈钢片与石墨等材料复合而成的密封圈，在弹性力与介质压力的作用下实现可靠密封，具备耐高温、耐磨损、抗腐蚀等特点。该阀门通过气动装置驱动阀杆旋转90°，可实现对管道流体的快速切断与精确调节，并可选配电磁阀、限位开关等附件，实现远程自动化控制。

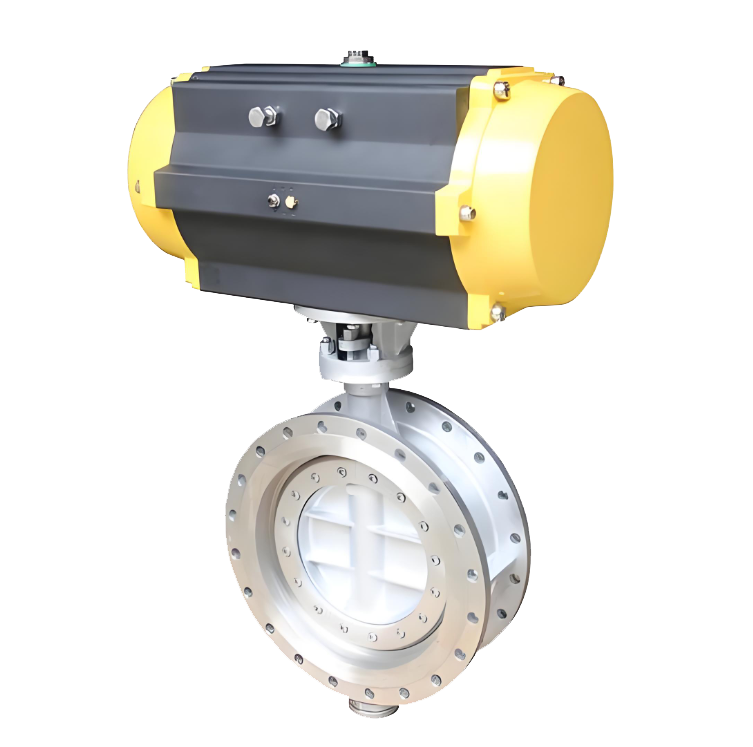

D643Y硬密封气动蝶阀产品图

特点

1、结构紧凑，承压能力强：采用法兰式连接结构，阀体刚性强，能够承受较高的管道应力和介质压力，适用于中高压工况。整体设计紧凑，重量相对较轻。

2、启闭迅速，操作扭矩小：采用90°回转启闭方式，开关迅速流畅。由于采用金属密封副，且通过多层次密封结构设计，使蝶板与阀座之间的摩擦减小，有效降低操作扭矩。

3、流体阻力小，节能效果显著：当阀门全开时，蝶板厚度方向与介质流向平行，对流体的阻挡极小，压力损失接近于零，具有良好的节能效果。

4、密封性能可靠，耐高温磨损：采用多层次金属硬密封结构，密封副由不锈钢与耐温合金材料组成，通过弹性变形实现零泄漏密封。该结构耐高温、耐磨损、抗冲刷，使用寿命长。

5、维护方便，检修成本低：阀体采用整体式或对分式设计，便于内部密封件的检查和更换。密封圈采用可更换结构，无需整体拆卸阀门即可进行现场维护，有效降低检修成本。

6、适用工况广泛：阀体可选用碳钢、不锈钢等材质，密封面可堆焊硬质合金或喷涂耐磨材料，能够适用于高温、高压、腐蚀性等苛刻工况，广泛应用于石油、化工、冶金、电力等行业的管道系统。
