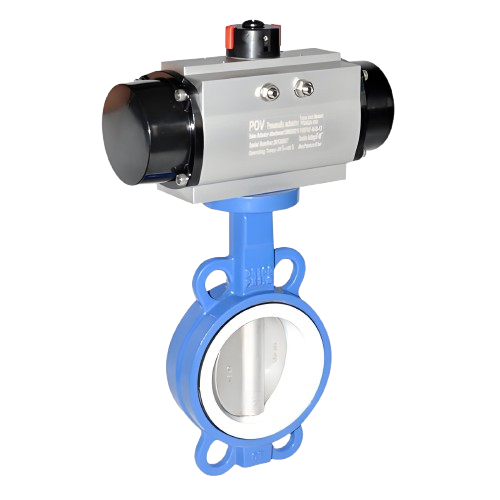

概述D671X气动对夹蝶阀是一种以压缩空气为动力源，通过气动执行器驱动蝶板作90°旋转来实现快速启闭或调节管道流体的自动化阀门。该阀门采用对夹式连接方式，通过阀体两侧螺栓直接紧固在管道法兰之间，安装结构紧凑，占用空间小。气动执行器将气压转化为旋转扭矩，驱动阀杆带动蝶板在阀体内精准旋转。蝶板密封面采用橡胶等弹性材料整体包覆，通过过盈配合与阀体形成软密封。其启闭过程中，蝶板与阀座能快速脱离与贴合，实现高效的流体控制。D671X气动对夹蝶阀具有响应速度快、操作便捷、自动化程度高等特点，广泛应用于给排水、消防、暖通空调及工业自动化控制等领域。D671X气动对夹蝶阀产品图特点1、气动快速响应：采用高性能单/双作用气动执行器，启闭迅速（0.5-3秒内完成），响应灵敏，支持频繁启闭操作，适用于自动化控制系统。2、对夹紧凑设计：阀体采用对夹式结构，安装长度短、体积小、重量轻，可节省管道安装空间，特别适用于管道密集或空间受限的场合。3、高性能软密封：蝶板密封圈采用优质三元乙丙（EPDM）橡胶、丁腈（NBR）橡胶或氟橡胶（FKM）整体包覆，密封性能优越，可实现零泄漏（密封等级达VI级），适应多种介质。4、双向密封可靠：设计结构确保阀门在正向和反向压力下均能实现可靠密封，不受介质流向影响。5、流阻低、节能高效：全开时蝶板与介质流向平行，流道通畅，流体阻力小，有效降低系统压力损失，节约能源。6、耐腐蚀长寿命：阀体材质可选球墨铸铁、碳钢或不锈钢，表面进行环氧树脂喷涂等防腐处理；密封材料耐化学腐蚀，延长阀门使用寿命。7、智能控制适配：可配备电磁阀、限位开关、定位器、过滤减压阀等附件，轻松接入PLC、DCS等自动化控制系统，实现远程控制和精确调节。8、维护简便经济：模块化设计，结构简单，拆卸方便；主要密封件可快速更换，支持在线维修，降低维护成本与停机时间。

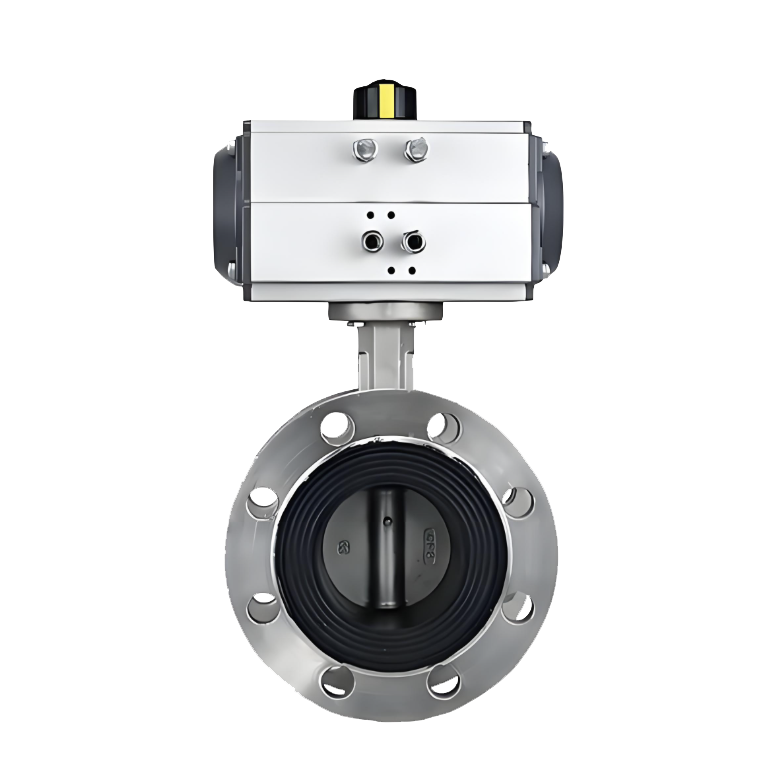

概述D641X气动法兰蝶阀是一种以压缩空气为动力源，通过气动执行器驱动蝶板作90°旋转运动，从而实现管道介质快速启闭或比例调节的阀门。该阀门采用法兰连接方式，与管道法兰通过螺栓紧固，连接可靠。其核心传动机构将气动执行器的直线或旋转输出扭矩，通过连接件直接传递至阀杆，带动阀杆及与之固定的蝶板在阀体腔内精确转动。蝶板密封面通常包覆有橡胶等弹性材料，与阀体内壁的金属或非金属阀座形成过盈配合，实现双向软密封。D641X气动蝶阀具有动作迅速、控制方便、远程及自动化集成度高等特点，广泛应用于石油、化工、电力、冶金及环保等工业自动化控制系统中。 D641X气动法兰蝶阀产品图 特点1、气动快速驱动：采用单作用或双作用气动执行器，利用压缩空气驱动，启闭迅速（通常仅需数秒），可实现远距离集中控制或与自动化系统联动，响应灵敏。2、法兰连接稳固：阀体采用标准法兰端面设计，连接强度高，密封性好，便于管道系统的安装与对接，适用于中高压工况。3、优良密封性能：蝶板密封圈采用高品质三元乙丙橡胶（EPDM）、丁腈橡胶（NBR）或氟橡胶（FKM）等，弹性好、耐磨耐蚀，与阀座紧密贴合，确保双向零泄漏或低泄漏密封。4、流阻小、节能：阀门全开时，蝶板厚度为介质流道唯一障碍，流阻系数极小，能有效降低管道系统压力损失，节约能源。5、结构紧凑轻便：相比同口径闸阀、截止阀，其结构长度短、整体重量轻，占用空间小，安装与维护更为便捷。6、耐腐蚀长寿命：阀体内外表面可进行环氧树脂喷涂、镀锌或衬塑等防腐处理，关键部件（如阀杆、蝶板）采用不锈钢或合金钢材质，耐腐蚀性强，适用于多种腐蚀性介质及恶劣环境。7、多种控制模式：可配备电磁阀、限位开关、定位器及过滤减压阀等附件，实现开关两位控制或连续的智能比例调节，满足精确流量控制需求。8、维护简便经济：模块化设计，主要密封件更换容易，维护成本低；部分结构设计允许在线更换阀座密封圈，无需将阀门从管道上拆下。

概述D643H气动硬密封蝶阀是一种采用金属硬密封结构，并以压缩空气为动力驱动蝶板作90°回转运动，实现管道介质启闭或调节的阀门。该阀门采用三维偏心或多偏心设计原理，在启闭过程中蝶板密封面与阀座密封面能迅速脱离与贴合，大幅减小摩擦磨损。其传动机构通过气动执行器输出扭矩，驱动阀杆带动蝶板在阀体内精密旋转。阀座与蝶板密封副均采用金属材料（如不锈钢、硬质合金等），通过特殊工艺加工成型，形成高硬度的金属对金属密封。D643H气动硬密封蝶阀特别适用于高温、高压、腐蚀性及含有微小固体颗粒的苛刻工况，在电力、冶金、石化、城市供热等工业领域的关键管路中得到广泛应用。D643H气动硬密封蝶阀产品图 特点1、金属硬密封结构：阀座与蝶板密封面采用堆焊不锈钢、司太立合金或喷涂硬质材料等工艺，形成高硬度金属密封副，耐磨损、耐冲刷，使用寿命远超软密封蝶阀。2、多偏心设计：采用单偏心、双偏心或三偏心结构设计，在阀门启闭时蝶板与阀座能瞬间脱离接触，实现无摩擦开启与关闭，操作扭矩小，密封面磨损极低。3、高温高压性能：金属硬密封结构使其能适应更高的工作温度（通常可达425℃以上）和更高的工作压力，适用于蒸汽、导热油、高温烟气等高温高压介质。4、气动快速控制：配备高性能气动执行器（活塞式或叶片式），启闭速度快，可实现远程自动控制或与DCS/PLC系统集成，满足自动化流程控制要求。5、优良的密封性能：依靠偏心结构产生的楔形挤压作用，在关闭时能实现金属密封面的紧密贴合，具备良好的双向密封性能，泄漏等级可达ANSI Class VI或更高标准。6、耐腐蚀与耐磨粒：金属密封面硬度高，且阀体内腔与关键部件可采用耐腐蚀合金材料或表面硬化处理，能有效抵抗介质腐蚀和固体颗粒的冲刷磨损，适用于含粉尘、颗粒的浆液或烟气管道。7、防火安全设计：部分型号具备防火功能，当发生火灾时，软密封材料烧毁后，金属密封副仍能保持一定的密封性能，防止介质大量泄漏，符合API 607等防火标准。8、长寿命与低维护：由于摩擦小、耐磨损，阀门使用寿命长；维护周期延长，在正常工况下可长期免维护运行，显著降低总体使用成本。

概述D643Y气动法兰式硬密封蝶阀是一种通过高强度合金钢板焊接而成的蝶板，绕其圆形阀杆旋转90°以实现流体的开启、关闭和流量调节的阀门。其阀杆轴线位于管道中心线位置，属于中线型结构，密封副由金属材料对金属材料构成。阀门采用法兰式连接，即阀体两端带有与管道法兰标准相匹配的连接法兰，通过螺栓螺母与管道法兰直接紧固连接。密封结构采用多层次金属硬密封技术，利用多层不锈钢片与石墨等材料复合而成的密封圈，在弹性力与介质压力的作用下实现可靠密封，具备耐高温、耐磨损、抗腐蚀等特点。该阀门通过气动装置驱动阀杆旋转90°，可实现对管道流体的快速切断与精确调节，并可选配电磁阀、限位开关等附件，实现远程自动化控制。D643Y硬密封气动蝶阀产品图特点1、结构紧凑，承压能力强：采用法兰式连接结构，阀体刚性强，能够承受较高的管道应力和介质压力，适用于中高压工况。整体设计紧凑，重量相对较轻。2、启闭迅速，操作扭矩小：采用90°回转启闭方式，开关迅速流畅。由于采用金属密封副，且通过多层次密封结构设计，使蝶板与阀座之间的摩擦减小，有效降低操作扭矩。3、流体阻力小，节能效果显著：当阀门全开时，蝶板厚度方向与介质流向平行，对流体的阻挡极小，压力损失接近于零，具有良好的节能效果。4、密封性能可靠，耐高温磨损：采用多层次金属硬密封结构，密封副由不锈钢与耐温合金材料组成，通过弹性变形实现零泄漏密封。该结构耐高温、耐磨损、抗冲刷，使用寿命长。5、维护方便，检修成本低：阀体采用整体式或对分式设计，便于内部密封件的检查和更换。密封圈采用可更换结构，无需整体拆卸阀门即可进行现场维护，有效降低检修成本。6、适用工况广泛：阀体可选用碳钢、不锈钢等材质，密封面可堆焊硬质合金或喷涂耐磨材料，能够适用于高温、高压、腐蚀性等苛刻工况，广泛应用于石油、化工、冶金、电力等行业的管道系统。

ZDG高性能切断蝶阀是一种集成了大推力电动执行机构与高精度偏心蝶阀阀体的高端管路控制设备。该阀门专为工业系统中大口径、高压差且要求严密切断的工况设计，利用执行机构输出的高扭矩驱动蝶板在0-90度范围内快速旋转，实现对介质流动的瞬间切断或开启。由于采用了先进的双偏心或三偏心结构，该系列阀门具备操作扭矩小、密封面磨损轻及密封可靠性高等特点，可广泛取代笨重的传统闸阀或球阀。ZDG系列不仅能在高温高压环境下维持卓越的切断性能，更凭借其优异的防腐及耐磨设计，广泛应用于石油、化工、电力及城市供热等领域的安全控制回路。ZDG高性能切断蝶阀产品图 特点1.偏心几何结构实现零摩擦启闭:采用双偏心或三偏心设计逻辑，使蝶板在开启瞬间即脱离阀座，从根本上消除了密封副之间的摩擦。这极大降低了操作扭矩，并显著延长了密封件的使用寿命。2.卓越的双向密封与切断能力:密封副经过精密研磨，可提供多层次金属硬密封或弹性软密封方案。在全关状态下能达到气泡级严密，泄漏等级符合ANSI Class VI标准，确保系统运行安全。3.强劲且灵敏的电动驱动系统:配备高性能智能化电动执行器，具备大输出力矩和快速响应特性。支持远程自动化控制与就地手动操作，集成了过载保护与相位自动纠正等安全逻辑。4.低流阻与显著的节能表现:蝶板采用流线型设计，全开时流道近乎直通，流阻系数极小。这种高效的流通性能有效降低了管网压降，减少了泵送过程中的电能损耗。5.紧凑轻量化的整体布局:相比同规格闸阀，其结构长度短、重量轻。安装过程不仅节省空间，更大幅减轻了管道的机械载荷，降低了支承成本。6.材质配置广泛且耐用性强:阀体及蝶板可选配碳钢、不锈钢或特殊合金。密封面可堆焊硬质合金，具备极佳的抗冲刷和耐磨损性能，能适应极端恶劣的介质环境。7.本质可靠的防火与防静电设计:符合API 607防火标准。在极端火灾状况下仍能维持基础的密封完整性，且具备可靠的防静电导出结构，确保危险化工场所的安全。8.模块化设计使运维成本极低:执行机构与阀体连接符合ISO标准。易损件如密封圈采用可更换结构，在不拆除阀体的情况下即可完成快速检修，缩短了停机维护周期。

D673H气动三偏心调节蝶阀是一种由高性能气动活塞式执行机构与三偏心多层次硬密封蝶阀阀体组合而成的工业自动化执行单元。该阀门接收来自控制系统的4-20mA DC标准模拟信号，通过电-气阀门定位器将信号转化为气压动力，驱动蝶板在0-90度范围内作旋转位移。其独特的三偏心结构设计（轴心偏离流道中心、轴心偏离密封面中心、密封锥面对称轴偏离通道轴线）实现了蝶板在开启瞬间即脱离阀座，从根本上消除了密封副之间的机械摩擦与磨损。由于采用金属硬密封结构，该系列阀门具备耐高温、耐高压、抗冲刷及严密切断等显著特征，广泛应用于石油、化工、电力、冶金及城市集中供热等对调节精度和工况严苛性有极高要求的管网系统。D673H气动三偏心调节蝶阀产品图特点1.三偏心几何结构杜绝摩擦:通过三维偏心设计，蝶板在启闭过程中与阀座几乎无接触摩擦。这种“凸轮”效应不仅降低了操作扭矩，更极大延长了密封副的使用寿命。2.双向承压与严密切断性能:密封面采用不锈钢片与柔性石墨层叠加工而成，具备金属硬密封的坚固性与弹性密封的严密性。即使在高压差工况下，仍能实现气泡级的双向零泄漏切断。3.精确的线性调节特性:配合智能化定位器，蝶板转角与流量呈优良的线性或近似等百分比关系。具备宽广的调节范围（调节比通常可达100:1），确保工艺参数的精准稳定。4.强劲的气动执行机构:配备大推力气动活塞执行器，动作灵敏迅速。可根据安全工艺要求配置单作用（弹簧复位）或双作用模式，确保在失去气源时阀门自动回归预设安全位。5.耐高温高压的材质体系:阀体及蝶板可选用铸钢（WCB）、不锈钢（CF8/CF8M）或高温合金钢。密封面通常堆焊司太立硬质合金，确保在450℃及以上的高温环境下仍具有极佳的结构稳定性。6.紧凑轻量化的整体布局:相比同规格的调节球阀或套筒阀，其外形尺寸更小、重量更轻。这不仅节省了安装空间，更大幅减轻了管路负荷，降低了支承成本。7.本质安全与防爆属性:利用压缩空气驱动，无电火花隐患，具备天然的防爆特性。适合安装在石油、天然气及化学品仓库等严禁烟火的危险区域。8.模块化设计与便捷维护:执行机构与阀体连接符合ISO 5211标准。主要易损件（如密封圈）采用可拆卸设计，在无需将阀体从管道拆除的情况下即可进行更换，显著降低运维成本。

D671F气动衬氟切断蝶阀是一种专为严苛强腐蚀工况设计的工业自动化执行单元。该阀门由高性能气动活塞式执行机构与全衬氟中心线蝶阀阀体组合而成。其核心工艺在于阀体内腔及蝶板表面整体模压衬里F46（聚全氟乙丙烯）或PTFE（聚四氟乙烯），使流体介质与金属基体完全隔断。通过接收控制系统的气源信号，执行机构驱动蝶板在0-90度范围内作旋转运动，实现对强腐蚀性介质的快速切断或开启。凭借其卓越的耐化学性、气泡级密封性能及紧凑的结构设计，D671F广泛应用于石油、化工、制药、酸洗及电子工业中对腐蚀保护有极高要求的管网系统。D671F气动衬氟切断蝶阀产品图特点1.极佳的耐强腐蚀性能:所有与介质接触的表面均衬有厚度均匀的氟塑料层，能够抵御盐酸、硫酸、王水及强碱等各类强侵蚀性化学介质，确保阀门在恶劣环境下不发生腐蚀损坏。2.双向气泡级严密封:采用过盈配合的密封原理，蝶板边缘与衬氟阀座在关闭瞬间紧密贴合。其具备优异的弹性补偿能力，确保在正反两个方向均能实现零泄漏，密封等级符合ANSI Class VI。3.响应极其迅速:配备大推力气动活塞执行机构，利用压缩空气产生瞬间扭矩，可在1-3秒内完成全行程启闭。特别适用于需要紧急切断或高频率开关的自动化流程。4.流阻极小且流通能力大:蝶板采用流线型超薄设计，全开时流道近乎直通，阻力系数极低。这种高效流通性能有效降低了管网压降，减少了系统泵送能耗。5.结构紧凑轻量化:法兰式或对夹式连接设计显著缩短了结构长度，自重轻。这不仅节省了安装空间，更大幅减轻了管道的机械载荷，降低了支承成本。6.耐真空与耐温性能:采用先进的模压衬里技术，衬里层与金属基体紧密锚固，有效防止在真空工况或压力波动下出现衬里剥离现象。适用温度范围广，运行高度稳定。7.本质安全防爆属性:利用洁净压缩空气驱动，不产生电火花，具备天然的本质安全防爆特性。适合安装在石油、天然气及化学品防爆区等危险环境。8.维护简便与长效寿命:结构设计精炼，易损件极少。执行机构与阀体连接符合标准化接口，在不拆除管路的情况下即可完成密封圈或填料的在线检查，运维成本低。

ZMAW气动调节蝶阀是一种由多弹簧气动薄膜执行机构与高性能调节蝶阀阀体组合而成的工业自动化执行单元。该阀门接收来自控制系统的气源信号（或经电-气阀门定位器转换后的4-20mA DC标准信号），利用薄膜气室产生的推力，驱动阀杆带动蝶板在0-90度范围内作旋转位移，从而实时改变流体的流通面积，实现对管路中介质流量、压力及温度等工艺参数的连续比例调节。由于蝶阀具有流道通畅、阻力系数小及结构紧凑等显著优点，该系列阀门特别适用于大口径、大流量、低压差以及对安装空间有严格限制的工况，广泛应用于冶金、环保、水处理及暖通自动化系统。ZMAW气动调节蝶阀产品图特点1. 结构紧凑轻量化:采用一体化紧凑型设计，整体高度和重量显著低于同规格的单座或双座调节阀。这不仅节省了安装空间，更大幅减轻了管路负载，降低了对支撑件的强度要求。2.流通能力强且流阻小:蝶板采用流线型设计，全开时介质直通无阻，阻力系数极低，能提供极大的流量系数（Kv值）。这种高效的流通能力，使其在大流量工况下具有显著的节能优势。3.精确的比例调节特性:配合智能阀门定位器，蝶板转角与控制信号呈优良的比例关系，可提供线性或等百分比调节特性，确保系统在宽广的负荷变化范围内仍能维持调节的稳定性。4.多种密封结构可选:根据介质特性可配置橡胶软密封（气泡级严密封）或金属硬密封（三偏心结构，耐高温高压）。密封副经过精密加工，确保阀门在全关状态下具备可靠的切断性能。5.本质安全防爆属性:利用压缩空气驱动，不涉及任何电火花风险，具备天然的本质安全特性。支持故障安全模式，当气源中断时，依靠弹簧力可使阀门自动复位至安全位置。6.优异的耐腐蚀与抗磨损性:阀体可衬胶或衬氟处理，蝶板及轴承可选用不锈钢或耐磨合金材质。这使其能够轻松应对腐蚀性介质、泥浆流体及含纤维的工业废料。7.驱动平稳且寿命长:多弹簧薄膜执行机构受力均匀，响应灵敏。传动部位采用低摩擦轴承设计，有效降低了操作力矩并减少了机械损耗，确保了阀门长期的运行可靠性。8.模块化设计维护便捷:结构简单，易损件极少。执行机构与阀体连接科学，在无需拆卸管路的情况下即可完成膜片或密封圈的在线检查与更换，显著降低了运维成本。

D641H 气动通风蝶阀是一种非密封型蝶阀，专为低压、大口径工况下的空气、烟气、除尘气体等介质设计的流量调节与切断设备。该阀门采用钢板焊接结构，匹配高精度的气动执行机构，能够实现在工业管网中的自动化远程控制。其核心设计理念在于“轻便、耐温、低阻力”，广泛应用于冶金、化工、电力、建材及市政工程的通风除尘系统、环境治理工程以及烟气脱硫脱硝系统。D641H 气动通风蝶阀产品图 特点1.结构精简，自重轻采用优质钢板焊接而成，相比传统的法兰闸阀或截止阀，其结构长度（面间距）极短，体积小，大幅减轻了管道支架的负荷，安装维护极为便捷。2.启闭灵活，流阻损失小阀板采用流线型设计，开启角度与流量呈线性关系。由于阀体内部流道宽阔，介质流经时的压力损失极小，非常适合低压大风量的通风系统。3.耐高温、长寿命密封副采用 金属对金属（硬密封） 结构，阀座与阀板之间留有微小间隙。这种设计有效避免了因高温膨胀导致的启闭卡涩现象。4.气动高效驱动配备高性能气动执行器（双作用或单作用），支持 4-20mA 信号调节（加装定位器后），响应速度快。可在恶劣环境下实现快速切断或精准调节。 5.环境适应性强阀体材质可选范围广，包括碳钢（WCB）、不锈钢（304/316L）及双相钢。针对含有腐蚀性成分的烟气或粉尘，可进行针对性的材质加强，确保在复杂工况下的稳定性。
