概述

D941W电动圆形百叶式调节蝶阀是一种通过多片百叶式蝶板同步旋转来控制气体或含尘气体介质流量与通断的阀门。其阀杆轴线位于每片百叶板的中心位置，采用百叶式结构设计，多片蝶板通过连杆机构联动，实现同步开启与关闭。阀门采用法兰式连接，即阀体两端带有与管道法兰标准相匹配的连接法兰，通过螺栓螺母与管道法兰直接紧固连接。蝶板密封副通常采用金属对金属的硬密封结构，具备耐高温、耐磨损、抗腐蚀等特点。该阀门通过电动装置驱动阀杆旋转90°，可实现对风道流体的快速切断与连续调节，并可选配定位器等附件，实现远程自动化控制。

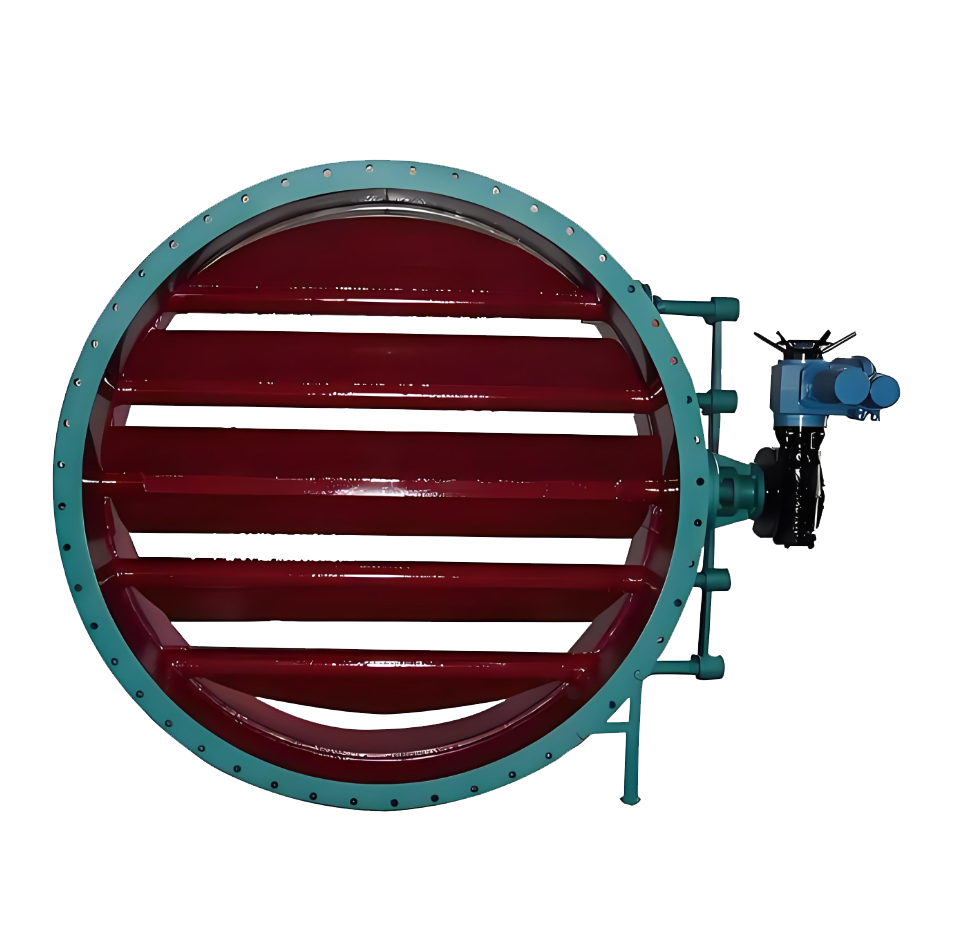

D941W百叶式电动通风蝶阀产品图

特点

1、结构紧凑，承载能力强：采用法兰式连接结构，阀体刚性强，能够承受较大的管道应力。百叶式多蝶板设计使阀门整体结构紧凑，在相同流通面积下体积更小。

2、启闭迅速，同步性能好：采用90°回转启闭方式，多片百叶板通过连杆机构联动，开关迅速流畅，各蝶板同步动作，调节精度高。

3、流通能力大，压力损失小：当阀门全开时，多片百叶板与介质流向平行，对流体的阻挡极小。百叶式设计增大了流通面积，特别适用于大口径低压差的气体介质管路。

4、密封性能可靠，耐高温磨损：采用金属对金属的硬密封结构，密封副由不锈钢或耐热合金材料组成，能够承受高温气体的热膨胀和热冲击，耐磨损、抗冲刷，使用寿命长。

5、维护方便，检修成本低：百叶板和阀杆采用可拆卸结构，便于现场检查和更换。连杆机构设计合理，调试简单，有效降低检修成本。

6、适用工况广泛：阀体可选用碳钢、不锈钢、耐热钢等材质，能够适用于高温烟气、含尘气体、腐蚀性气体等苛刻工况，广泛应用于电力、冶金、建材、化工等行业的通风除尘和烟气治理系统。
