概述D941X法兰电动蝶阀是一种以电动机为驱动源，通过电力控制蝶板作90°旋转运动来实现管道介质启闭或调节的阀门。该阀门采用法兰连接方式，通过螺栓与管道法兰紧密连接，安装稳固可靠。电动执行器接收控制信号后，通过内部齿轮传动或蜗轮蜗杆机构将电机旋转扭矩传递至阀杆，驱动与之固定的蝶板在阀体内精准转动。蝶板密封面通常包覆有橡胶等弹性材料，与阀体内壁的阀座形成过盈配合，实现双向软密封。D941X电动蝶阀具有操作简便、自动化程度高、可实现远程及智能控制等特点，广泛应用于给排水、暖通空调、消防、电力及工业自动化等系统中。D941X法兰电动蝶阀产品图特点1、电动智能控制：采用一体化或分体式电动执行机构，可接收4-20mA信号或开关量信号实现精确控制，支持远程操作、自动调节和集中控制，智能化程度高。2、法兰连接稳固：阀体采用标准法兰端面设计，连接强度高、密封性好，安装稳固，适用于中高压管道系统。3、高性能软密封：蝶板密封圈采用三元乙丙橡胶（EPDM）、丁腈橡胶（NBR）或氟橡胶（FKM）等弹性材料整体包覆，密封性能优良，可实现双向零泄漏（密封等级达VI级）。4、低流阻节能设计：阀门全开时蝶板厚度为流道唯一障碍，流阻系数极低，能有效降低管道系统压力损失，节约运行能耗。5、结构紧凑耐用：相比同口径闸阀，结构长度短、整体重量轻，占用空间小；关键部件采用不锈钢或铜合金材质，耐腐蚀性强，使用寿命长。6、多种控制模式：具备开关型、调节型等多种控制方式，可配备限位开关、力矩保护、手自动切换等功能，适应不同工况需求。7、维护简便经济：模块化设计，主要密封件更换方便；电动执行器防护等级高（通常IP67），适应潮湿、粉尘等恶劣环境，维护成本低。8、安全可靠运行：具备过载保护、断信号自锁等功能，确保阀门在异常情况下安全可靠，避免系统事故。

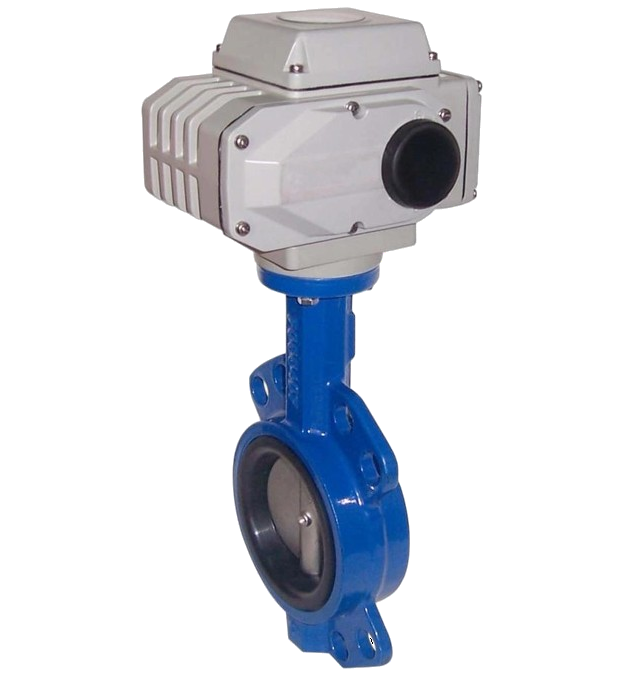

概述D942X电动双偏心蝶阀是一种采用双偏心结构设计的管路控制设备，其阀杆轴线同时偏离蝶板密封面中心线和管道中心线，形成独特的双偏心轨迹，使蝶板开启时能迅速脱离阀座密封面，显著减少密封副之间的摩擦磨损，降低操作扭矩并延长阀门使用寿命；阀门采用对夹式连接，通过双头螺栓夹持于两片管道法兰之间，结构紧凑、安装便捷，蝶板密封圈采用丁腈橡胶、乙丙橡胶等弹性材料形成软密封副，配合电动执行机构驱动阀杆旋转90°即可实现精确的流量调节与快速启闭，广泛应用于水处理、暖通空调及化工等行业的给排水与腐蚀性介质管道系统。D942X电动双偏心蝶阀产品图 特点1、双偏心结构，磨损小寿命长：采用双偏心设计，阀杆轴线同时偏离蝶板密封面中心线和管道中心线，使蝶板开启瞬间即脱离阀座密封面，消除不必要的挤压和摩擦，显著降低操作扭矩，大幅延长阀门使用寿命。2、启闭迅速，操作扭矩小：蝶板旋转90°即可实现全开或全关，配合电动执行机构可实现快速启闭控制；由于双偏心结构的扭矩减小效应，所需操作力矩小，可选用更小功率的执行器，降低配套成本。3、流体阻力小：蝶板设计为流线型，当阀门全开时，蝶板与介质流向平行，流体通道近似直通管，介质流动顺畅，压力损失极小，节能效果显著。4、密封性能优良：采用软密封副结构，蝶板密封圈采用丁腈橡胶、乙丙橡胶或氟橡胶等优质弹性材料，与不锈钢或合金钢阀座形成可靠的密封副，可实现双向零泄漏密封，满足中低压工况的严密性要求。5、结构紧凑，安装维护方便：采用对夹式连接设计，结构长度短，体积小，重量轻，特别适用于空间受限的安装场合；阀门零部件设计标准化程度高，拆卸更换密封件等维护操作简单便捷。6、适用工况广泛：阀体可采用铸铁、球墨铸铁、碳钢、不锈钢等多种材质，密封圈材料可根据介质特性选择不同配方橡胶，配合电动执行机构的远程自动控制功能，可广泛应用于水处理、暖通空调、给排水、轻工、化工等行业的液体、气体及粉状介质的管路系统。

概述D943H不锈钢电动硬密封蝶阀是一种采用全不锈钢阀体及金属硬密封结构，通过电动执行器驱动蝶板作90°回转运动，实现管道介质精确启闭或调节的阀门。该阀门采用三维偏心或多偏心设计原理，在启闭过程中蝶板密封面能迅速脱离与贴合阀座密封面，有效减小摩擦磨损。其传动机构通过电动执行器输出旋转扭矩，直接驱动阀杆带动蝶板在阀体内精准旋转。阀座与蝶板密封副均采用不锈钢或堆焊硬质合金等高硬度金属材料，通过精密加工形成可靠的金属对金属密封。D943H电动硬密封蝶阀具备耐高温、耐高压、耐腐蚀及长寿命等特点，特别适用于化工、冶金、电力、制药及食品等行业的苛刻工况。D943H不锈钢电动硬密封蝶阀产品图特点1、全不锈钢结构：阀体、阀杆、蝶板等主要部件采用304/316不锈钢材质，具备优异的耐腐蚀性和卫生性能，适用于食品、制药等洁净要求高的场合。2、金属硬密封设计：密封副采用不锈钢与硬质合金堆焊或喷涂工艺，形成高硬度金属密封面，耐磨损、耐冲刷，使用寿命远超软密封蝶阀。3、多偏心技术：采用单偏心、双偏心或三偏心结构，在阀门启闭时蝶板与阀座能瞬间脱离接触，实现无摩擦启闭，操作扭矩小，密封面磨损极低。4、电动智能控制：配备一体化或分体式电动执行器，支持4-20mA模拟量信号或开关量控制，可精确调节流量，实现远程自动化操作。5、高温高压适用：金属硬密封结构使其能适应更高的工作温度（通常可达425℃以上）和更高的工作压力，适用于蒸汽、导热油等高温高压介质。6、优良密封性能：依靠偏心结构产生的楔形挤压作用，在关闭时能实现金属密封面的紧密贴合，具备良好的双向密封性能，泄漏等级可达ANSI Class VI。7、防火安全设计：部分型号具备防火功能，当发生火灾时，金属密封副仍能保持一定的密封性能，符合API 607等防火标准。8、维护简便经济：结构设计合理，密封面耐磨损，维护周期长；电动执行器具备过载保护、断信号自锁等功能，运行安全可靠。

概述D971F电动衬氟蝶阀是一种采用高性能衬氟（聚四氟乙烯）工艺的耐腐蚀阀门，通过电动执行器驱动蝶板作90°旋转运动，实现管道内腐蚀性介质的精确启闭或流量调节。该阀门采用对夹式或法兰式连接结构，其阀体内壁及蝶板表面均衬有完整的聚四氟乙烯（PTFE）或改性氟塑料层，实现全流道的耐腐蚀保护。电动执行器接收控制信号后，通过减速传动机构将电机扭矩传递给阀杆，驱动蝶板在衬氟阀座内精密旋转。衬氟层具有优异的化学惰性，使阀门能够耐受强酸、强碱、有机溶剂等多种强腐蚀介质。D971F电动衬氟蝶阀广泛用于化工、制药、电镀、环保等领域的腐蚀性介质管路控制。D971F电动衬氟蝶阀产品图特点1、全流道衬氟防腐：阀体内腔及蝶板表面采用整体模压或烧结工艺衬覆聚四氟乙烯（PTFE）或PFA、FEP等氟塑料，形成完整耐腐蚀屏障，可耐受绝大多数强腐蚀介质，化学稳定性优异。2、电动智能控制：配置一体化或分体式电动执行器，支持4-20mA信号输入或开关量控制，实现远程自动化操作、比例调节及程序控制，适用于自动化生产线。3、零泄漏密封设计：蝶板采用氟橡胶包覆或全衬氟结构，与衬氟阀座形成过盈配合，密封性能好，可实现双向零泄漏（密封等级可达VI级），有效防止介质外泄。4、轻量化紧凑结构：采用对夹或法兰连接方式，结构长度短、重量轻，安装空间要求小，便于在密集管道中布置；电动执行器体积小巧，整体集成度高。5、低扭矩耐磨损：衬氟层摩擦系数低，蝶板启闭阻力小；电动执行器配备扭矩保护功能，防止过载损坏，延长阀门使用寿命。5、耐温耐压适配：衬氟层可适应-29℃至180℃的温度范围，特殊改性氟塑料可耐受更高温度；阀门设计压力可达PN16，满足多种工况需求。6、维护简便安全：结构简单，拆卸方便；衬氟层抗粘附性好，介质不易积聚；电动执行器防护等级高（通常IP67），适应潮湿、腐蚀性环境。7、卫生级可选配置：可提供抛光处理及无菌设计版本，满足制药、食品等行业洁净度要求，支持在线清洗（CIP）和灭菌（SIP）流程。

D971X电动衬胶蝶阀是一种由高性能智能电动执行机构与中心线衬胶蝶阀阀体组合而成的工业自动化执行单元。该阀门通过接收来自控制系统的4-20mA DC标准模拟信号或开关量信号，驱动执行机构输出扭矩，带动蝶板在0-90度范围内作旋转位移，从而实时调节流体的流通面积或实现严密切断。其阀体内腔及蝶板密封面均采用优质弹性橡胶（如EPDM、NBR）进行整体衬里，不仅提供了卓越的抗腐蚀与耐磨损性能，更确保了在较低驱动力矩下实现气泡级的双向零泄漏密封。由于其结构紧凑、流通能力强且性价比高，D971X系列广泛应用于给排水、污水处理、环保除尘及一般工业流体的自动化控制管网。D971X电动衬胶蝶阀产品图 特点1.卓越的零泄漏密封性能:阀体采用全衬胶结构，蝶板与阀座之间形成过盈配合。橡胶的弹性补偿能力确保了阀门在全关状态下实现双向气泡级严密封，泄漏等级达到ANSI Class VI。2.智能化集成电动驱动:配备智能型电子式电动执行器，内置伺服系统，支持接收标准控制信号并提供阀位反馈。具备过载保护、堵转报警及信号中断安全复位功能，便于接入现代化自控系统。3.优异的防腐与耐磨性:根据介质特性可配置不同种类的衬里橡胶，有效隔断介质与金属阀体的接触。该结构对弱酸、弱碱、盐类及含微量颗粒的流体具有良好的耐受力。4.流阻极小且节能高效:蝶板采用流线型超薄设计，全开时流道近乎直通，流阻系数极低，能提供极大的流量系数（Kv值），有效降低管网系统的泵送能耗。5.结构紧凑轻量化:对夹式连接设计显著缩短了结构长度，体积小、重量轻。安装过程不仅节省空间，更大幅减轻了管道的机械载荷，降低了支承成本。6.运行平稳响应敏捷:执行机构输出力矩平稳，配合低摩擦轴承设计，确保蝶板动作响应迅速、定位准确。即使在高频率调节工况下也能保持长周期的稳定运行。7.本质安全与故障保护:利用电力驱动，无需复杂气源系统。可根据工艺要求配置断电保持或备用电源复位功能，确保在极端事故状况下工艺系统的安全性。8.模块化设计维护便捷:结构简单，易损件极少。执行机构与阀体连接符合标准化接口，在无需拆卸阀体的情况下即可完成执行器的在线检查与更换，降低了综合运维成本。

概述D941W电动圆形百叶式调节蝶阀是一种通过多片百叶式蝶板同步旋转来控制气体或含尘气体介质流量与通断的阀门。其阀杆轴线位于每片百叶板的中心位置，采用百叶式结构设计，多片蝶板通过连杆机构联动，实现同步开启与关闭。阀门采用法兰式连接，即阀体两端带有与管道法兰标准相匹配的连接法兰，通过螺栓螺母与管道法兰直接紧固连接。蝶板密封副通常采用金属对金属的硬密封结构，具备耐高温、耐磨损、抗腐蚀等特点。该阀门通过电动装置驱动阀杆旋转90°，可实现对风道流体的快速切断与连续调节，并可选配定位器等附件，实现远程自动化控制。D941W百叶式电动通风蝶阀产品图特点1、结构紧凑，承载能力强：采用法兰式连接结构，阀体刚性强，能够承受较大的管道应力。百叶式多蝶板设计使阀门整体结构紧凑，在相同流通面积下体积更小。2、启闭迅速，同步性能好：采用90°回转启闭方式，多片百叶板通过连杆机构联动，开关迅速流畅，各蝶板同步动作，调节精度高。3、流通能力大，压力损失小：当阀门全开时，多片百叶板与介质流向平行，对流体的阻挡极小。百叶式设计增大了流通面积，特别适用于大口径低压差的气体介质管路。4、密封性能可靠，耐高温磨损：采用金属对金属的硬密封结构，密封副由不锈钢或耐热合金材料组成，能够承受高温气体的热膨胀和热冲击，耐磨损、抗冲刷，使用寿命长。5、维护方便，检修成本低：百叶板和阀杆采用可拆卸结构，便于现场检查和更换。连杆机构设计合理，调试简单，有效降低检修成本。6、适用工况广泛：阀体可选用碳钢、不锈钢、耐热钢等材质，能够适用于高温烟气、含尘气体、腐蚀性气体等苛刻工况，广泛应用于电力、冶金、建材、化工等行业的通风除尘和烟气治理系统。

BY电动百叶阀是一种广泛应用于冶金、化工、建材、电站及环境保护等行业的工业自动化控制设备。该阀门主要由阀体、百叶叶片、阀轴及电动执行机构组成。通过电动执行器驱动，带动多组百叶叶片在90°范围内同步旋转，从而精确调节或切断管路中的风量、烟气或粉尘气体。由于其采用了百叶式多轴结构，阀门具有流阻小、启闭迅速、结构尺寸短及重量轻等特点，特别适用于大口径、大流量、低压差的含尘气体或高温烟气系统。BY42电动百叶蝶阀产品图特点1.结构紧凑重量轻:采用超短结构长度设计，相比传统调节阀大幅减轻了管路负荷。2.流阻小且效率高:叶片采用流线型设计，全开时介质几乎直通，压力降极低。3.启闭力矩小运行平稳:多轴联动平衡结构设计，抵消了大部分流体冲刷力。4.耐温抗腐蚀性强:可选用碳钢、不锈钢或耐磨钢，适应高温烟气或腐蚀工况。5.智能化执行机构:配备智能型执行器，支持4-20mA信号调节及实时位置反馈。6.密封可靠性佳:可选配密封条，在常温或高温环境下均能提供良好的切断效果。7.使用寿命长:核心转动部位采用自润滑轴承，减少机械磨损，维护周期长。8.定制化程度高:可根据工艺管路形状提供矩形或圆形结构，满足多样化安装需求。
