概述
J11W苏氏内螺纹截止阀是一种采用苏式结构与内螺纹连接的标准阀门,通过旋转手轮驱动阀杆及阀瓣,使其沿阀座中心线作垂直升降运动,实现对管路的可靠启闭。其设计核心在于阀体采用整体铸造的苏式流道结构,流体阻力小,密封面磨损均匀,使用寿命长。阀门关键密封部件采用耐磨、耐蚀材料,并通过精密的锥面或平面密封设计,确保阀门在常温和中低压工况下具有良好的密封性能。阀门采用内螺纹连接方式,可通过管螺纹与管道系统直接旋紧连接,结构紧凑、安装简便。阀门通常通过人工转动手轮驱动,利用螺纹传动将旋转力转化为阀杆与阀瓣的直线运动,实现稳定、灵敏的启闭控制。该阀门广泛应用于水、蒸汽、油品及一般腐蚀性介质的管路系统,特别适用于仪表、供热、暖通、小型设备及中低压管道中需要切断或接通流体的场合。

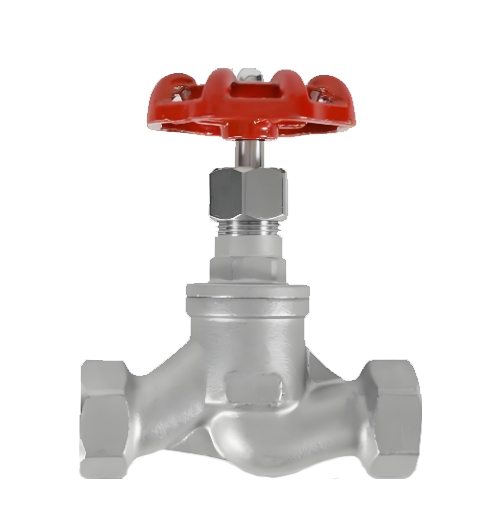

J11W苏氏内螺纹截止阀产品图
特点
1.结构紧凑与连接便捷:采用经典的苏式阀体设计与整体铸造内螺纹接口,结构简单紧凑,无需额外法兰,可直接与管道螺纹旋接,安装方便,占用空间小,尤其适用于仪表管路及紧凑型设备。
2.优良密封与可靠切断:阀瓣与阀座密封副采用锥面或平面密封结构,经精密研磨配对,结合弹性垫片或自身导向,在启闭过程中密封面磨损均匀,可实现严密切断,有效防止介质内漏。
3.流体阻力小与流道优化:阀体采用苏式流线型通道设计,介质流向呈“S”形平滑过渡,显著降低流阻与压力损失,避免涡流与死角,适用于对压降敏感的系统。
4.操作轻便与开度直观:通过旋转手轮驱动阀杆,利用螺纹传动实现阀瓣平稳升降,操作力矩小,启闭过程顺畅;阀杆升降高度可直接反映开度大小,便于人工观察与控制。
5.耐用经济与维护简便:主要零件选用铜合金、不锈钢或碳钢等耐蚀材料,结构坚固,使用寿命长;整体设计简洁,故障点少,日常维护与密封件更换较为方便。
6.广泛适用与灵活配套:适用于水、蒸汽、油品及一般腐蚀性介质,工作压力与温度范围覆盖常规工业需求;可根据需要配备锁紧装置或加长阀杆,满足特定工况的安装与操作要求。

J11W苏氏内螺纹截止阀结构图
零部件名称材料表
| 名称 | J11W-(16-64)C | JIIW-(16-64)P | JIW-(16-64)R |
| 阀体 | WCB | ZG1Cr18Ni9Ti 304 CF8 | ZG1Cr18Ni12Mo2Ti 316 CF8M |
| 阀盖 | 1Cr18Ni9Ti 304 | 1Cr18Ni9Ti 304 | 1Cr18Ni12Mo2Ti 316 |
| 阀杆 | 1Cr18Ni9Ti 304 | 1Cr18Ni9Ti 304 | 1Cr18Ni12Mo2Ti 316 |
| 密封圈 | 聚四氟乙烯 | ||
| 填料 | 聚四氟乙烯 | ||
性能规范表
| 性能规范表 | ||
| 公称压力 | 1.0/1.6/2.5 | MPa |
| 强度试验压力 | 1.5/2.4/3.75 | |
| 密封试验压力 | 1.1/1.76/2.75 | |
| 适用温度 | -20≤t≤180 | ℃ |

J11W苏氏内螺纹截止阀外形尺寸图
J11W苏氏内螺纹截止阀外形尺寸表
| DN | L | D | B | H | E |
| 15 | 90 | 13 | 16 | 104 | 72 |
| 20 | 100 | 16 | 19 | 110 | 72 |
| 25 | 120 | 20 | 25 | 124 | 80 |
| 32 | 140 | 30 | 33 | 145 | 100 |
| 40 | 165 | 36 | 40 | 165 | 108 |
| 50 | 190 | 42 | 50 | 192 | 130 |
