概述

J41W铸钢截止阀是一种按照国家标准设计和制造的截止阀，通过旋转手轮或执行机构驱动阀杆及阀瓣，使其沿阀座中心线作垂直升降运动，实现对管路中介质的可靠启闭。其设计核心在于严格遵循GB/T 12235等国家标准，阀体采用整体铸造结构，流通形状为直通式，阀瓣沿流体中心线作直线升降运动，动作灵活可靠、密封性能优良。阀门的启闭件为圆柱形或塞形阀瓣，密封面呈平面或锥面精密研磨设计，启闭过程中密封面无相对滑动，磨损与擦伤均不严重，密封性能好，使用寿命长。阀座可采用可更换式结构，便于维修和更换密封元件时无需将整个阀门从管线上拆下。阀门采用法兰连接方式，通过螺栓与管道法兰紧固连接，结构紧凑、安装维护方便。驱动方式包括手动、齿轮传动、电动、气动等多种形式，可满足不同工况需求。该阀门适用于公称压力PN1.6～16MPa、工作温度-29～550℃的石油、化工、制药、化肥、电力等行业各种工况的管路上，广泛用于切断或接通水、蒸汽、油品、硝酸、醋酸、尿素等介质的管路系统。

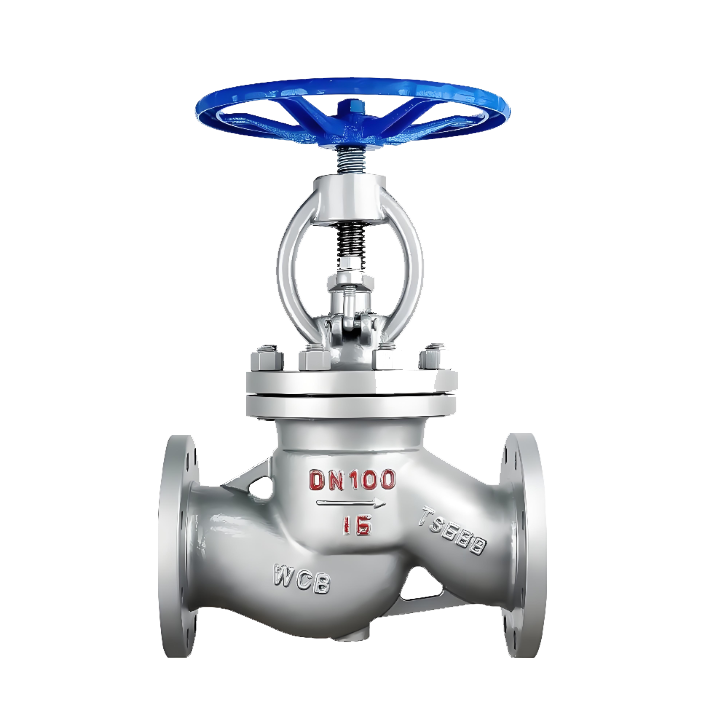

J41W铸钢截止阀产品图

特点

1、严格遵循国标，设计可靠：产品的设计制造符合GB/T 12235等国家标准要求，结构长度、连接尺寸等参数标准化程度高，通用性强，满足石油、化工、电力等行业的国内工程需求。

2、流体阻力小，流道优化：阀体采用整体铸造结构，流通形状为直通式，介质流动顺畅，流体阻力小。阀瓣沿流体中心线作直线升降运动，动作灵活可靠。

3、密封可靠，使用寿命长：阀瓣与阀座密封面采用平面或锥面精密研磨设计，启闭过程中密封面无相对滑动，磨损与擦伤均不严重，密封性能好，使用寿命长。密封面可采用不同材料组合，适应多种工况需求。

4、操作轻便，启闭力矩小：通过旋转手轮驱动阀杆，利用螺纹传动实现阀瓣平稳升降。由于密封面无相对滑动，启闭过程中摩擦力小，操作力矩较小，启闭过程顺畅。

5、维修方便，经济实用：阀座可采用可更换式结构设计，便于在阀门维修时更换密封元件，无需将整个阀门从管线上拆下，大大降低了维修成本和时间。主体材料选用WCB等铸钢材料，结构坚固、性价比高。

6、法兰连接，安装维护方便：采用法兰连接方式，通过螺栓与管道法兰紧固连接，结构紧凑、安装维护方便。连接法兰尺寸符合GB/T 9113等标准，具有广泛的通用性和互换性。驱动方式包括手动、齿轮传动、电动、气动等多种形式，可满足不同工况需求。
