概述

J41Y锻钢法兰截止阀是一种专为通用及苛刻工业工况设计的截断类阀门，通过旋转手轮驱动阀杆带动阀瓣沿阀座中心线作升降运动，实现管路系统的介质接通或截断功能。其设计核心在于采用紧凑型直通式流道结构，能够确保介质流通顺畅并减少流阻损失，同时阀体采用锻造工艺成型并选用优质碳钢、合金钢或不锈钢等材料，确保在高压工况下保持优异的抗冲击性和结构完整性。阀门关键部件采用精密加工工艺和金属对金属硬密封设计，密封面经精密研磨处理，确保启闭时的良好吻合度和可靠密封性能。阀门采用法兰连接方式，通过螺栓将阀体法兰与管道法兰紧固连接，并采用垫片密封，安装拆卸方便、密封可靠，适用于中高压、通用工业管路系统。阀门可依靠手轮操作带动阀瓣升降实现启闭，具有启闭力矩小、开启高度小、操作简便等特点，适用于频繁操作的工况场合。该阀门专为水、蒸汽、油品、腐蚀性介质等工业流体输送系统设计，尤其适用于石油、化工、电力、冶金、制药及通用工业领域中需要结构稳固、密封可靠、频繁操作及在高温、高压或腐蚀环境下长期稳定运行的严苛工况场合。

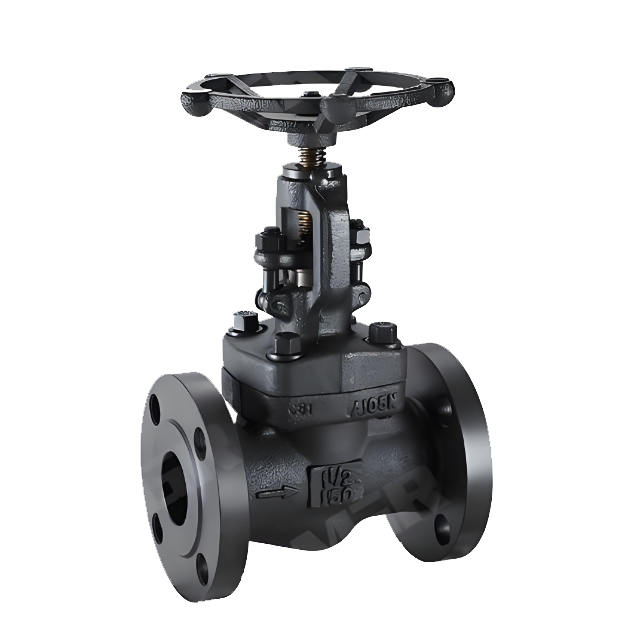

J41Y锻钢法兰截止阀产品图

特点

1、高性能锻造阀体结构： 阀体采用整体锻造工艺成型，选用优质碳钢、不锈钢或合金钢材料，消除铸造缺陷，显著提高阀体致密性和强度，确保在高压、高温及苛刻工况下长期稳定运行，完全避免承压部件失效风险。

2、可靠的阀杆密封与启闭系统： 阀瓣与阀座密封面采用金属对金属硬密封设计，密封面经精密研磨加工，确保良好吻合度；通过旋转手轮驱动阀杆带动阀瓣升降，实现介质的可靠截断与接通。阀杆与填料函处采用多层填料密封结构，可根据需要进行填料压盖调节或更换，有效防止阀杆处外漏。

3、高强度的法兰连接方式： 采用标准法兰连接设计（可根据要求提供凸面、凹凸面、榫槽面等多种密封面形式），通过螺栓将阀体法兰与管道法兰紧固连接，并采用金属缠绕垫片或石墨复合垫片实现可靠密封，连接强度高、密封性能好，适用于中高压及频繁拆卸维护的管路系统。

4、低流阻直流式流道设计： 阀体内部采用直流式或直通式流道结构，介质流动路径短、流通顺畅，有效减少流体阻力损失和压力降；流道过渡平滑，避免涡流和介质滞留，适用于水、蒸汽、油品及腐蚀性介质等多种工业流体。

5、广泛适用的工况范围： 产品设计涵盖Class150至Class2500压力等级，适用温度范围广，可满足石油、化工、电力、冶金、制药及通用工业等不同领域的管路控制需求。

6、手动操作与启闭特性： 采用手轮操作方式，逆时针旋转开启，顺时针旋转关闭，启闭力矩小、开启高度小、操作简便省力；适用于频繁操作的工况场合，阀杆螺纹经精密加工并涂覆润滑层，确保操作轻便灵活。
