概述
J641H气动截止阀是一种通过阀杆驱动阀瓣(闸板)沿阀座通道中心线作垂直升降运动来开启、关闭和调节流体通道的阀门。其密封副(阀瓣与阀座)采用金属硬密封结构,通常堆焊或镶嵌硬质合金,具有高硬度、耐磨损、耐高温的特性。阀门采用法兰连接,通过螺栓与管道法兰固定。阀门依靠气动装置(通常为气缸或活塞执行器)驱动阀杆,将压缩空气的能量转化为直线推力,从而快速、可靠地控制阀瓣的启闭或定位。该阀门尤其适用于高温、高压及对密封要求严苛的工况。

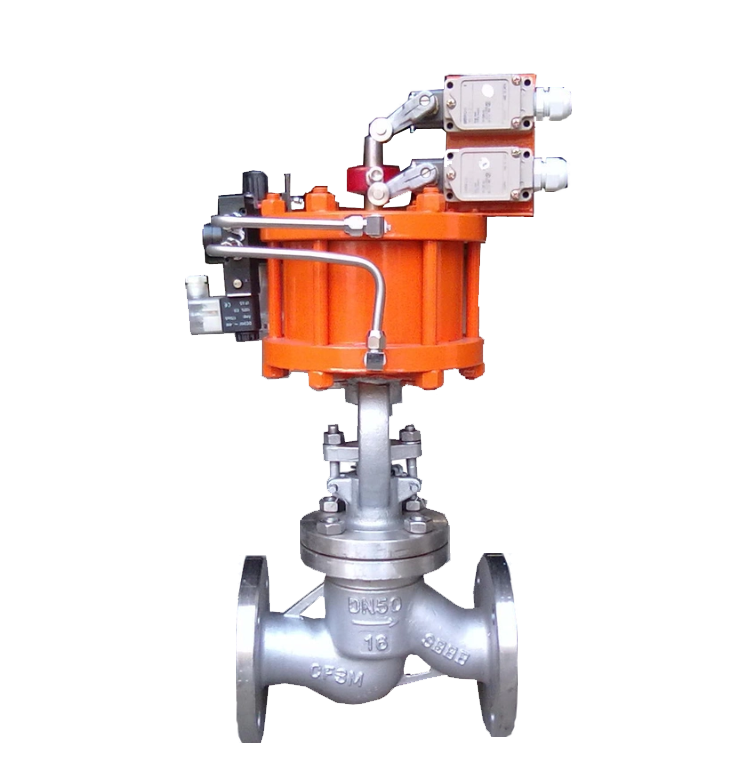

J641H气动截止阀产品图
特点
1.高密封可靠性:采用金属硬密封结构,阀瓣与阀座密封面通常堆焊硬质合金,并经精密研磨。在气动执行器的高压推力下,能实现严密的金属-金属线密封,密封等级高,适用于高温高压及要求零泄漏的苛刻工况。
2.启闭平稳,调节精准:阀门启闭时阀瓣作垂直直线运动,无卡阻现象。配合气动执行器的精确控制(可配备定位器等附件),能实现精确的流量调节和稳定可靠的开关定位,尤其适用于需要过程控制的自动化系统。
3.耐高温高压与冲蚀:坚固的刚性结构、耐高温的金属阀体和硬质合金密封面,使阀门能承受较高的系统压力(可达PN160)和温度(≤550℃),并对蒸汽、高速流体及带有微小颗粒的介质具有较好的抗冲刷、耐磨损能力。
4.流体阻力较大:由于阀腔内流道非直通,介质需改变流向(呈“S”形),因此流阻系数较大,在全开状态下压力损失高于同规格的闸阀或球阀。
5.结构长度较长:相较于蝶阀、球阀等,截止阀结构高度较高,结构长度更长,体积和重量更大,对安装空间有一定要求。
6.驱动方式自动高效:采用气动执行机构驱动,压缩空气作为动力源,响应速度快,可实现远程集中控制、快速启闭或紧急切断,是实现工业自动化管线控制的关键设备之一。

J641H气动截止阀结构图
零部件名称材料表
| 阀体/阀盖 | 阀瓣 | 密封圈 | 阀杆 |
| WCB | WCB+D507MO | D577 | 2Crl3 |
| ZGlCrl8Ni9Ti | 0Crl8Ni9Ti Stellite12 | Stellite6 | lCrl8Ni9Ti |
| ZGlCrl8Ni2Mo2Ti | CF8M Stellite12 | lCrl8Ni2Mo2Ti | lCrl8Ni2Mo2Ti |
| ZG00Crl7Nil4M02 | CF3M Stellite12 | Stel1ite6 | 316L |
| ZGlCr5MO | ZGlCr5MO Stellite12 | Stel1ite6 | 25Cr2Mo1VA |
性能规范表
| 性能规范表 | ||
| 公称压力 | 1.6/2.5/4.0 | MPa |
| 强度试验压力 | 2.4/3.75/6 | |
| 密封试验压力 | 1.76/2.75/4.4 | |
| 适用温度 | ≤450 | ℃ |

J641H气动截止阀外形尺寸图
J641H气动截止阀外形尺寸表
| 公称压力PN(MPa) | 公称通径DN(mm) | 标准值 | 参考值 | ||||||||
| L | D | D1 | n2 | D6 | b | f | f1 | Z-φd | L1 | ||
| 1.6 | 50 | 230 | 160 | 125 | 100 | 16 | 3 | 4-φ18 | 185 | ||
| 65 | 290 | 180 | 145 | 120 | 18 | 3 | 4-φ18 | 232 | |||
| 80 | 310 | 195 | 160 | 135 | 20 | 3 | 8-φ18 | 232 | |||
| 100 | 350 | 215 | 180 | 155 | 20 | 3 | 8-φ18 | 232 | |||
| 125 | 400 | 254 | 210 | 185 | 22 | 3 | 8-φ18 | 283 | |||
| 150 | 480 | 280 | 240 | 210 | 24 | 3 | 8-φ23 | 283 | |||
| 200 | 600 | 335 | 295 | 265 | 26 | 3 | 12-φ23 | 283 | |||
| 250 | 622 | 405 | 355 | 320 | 30 | 3 | 12-φ25 | 283 | |||
| 300 | 698 | 460 | 410 | 375 | 30 | 4 | 12-φ25 | 283 | |||
| 2.5 | 50 | 230 | 160 | 125 | 100 | 20 | 3 | 4-φ18 | 185 | ||
| 65 | 290 | 180 | 145 | 120 | 22 | 3 | 8-φ18 | 232 | |||
| 80 | 310 | 195 | 160 | 135 | 22 | 3 | 8-φ18 | 232 | |||
| 100 | 350 | 230 | 190 | 160 | 24 | 3 | 8-φ23 | 232 | |||
| 125 | 400 | 270 | 220 | 188 | 28 | 3 | 8-φ25 | 283 | |||
| 150 | 480 | 300 | 250 | 218 | 30 | 3 | 8-φ25 | 283 | |||
| 200 | 600 | 360 | 310 | 278 | 34 | 3 | 12-φ25 | 283 | |||
| 250 | 622 | 425 | 370 | 332 | 36 | 3 | 12-φ30 | 283 | |||
| 300 | 698 | 485 | 430 | 390 | 40 | 4 | 16-φ30 | 283 | |||
| 4.0 | 50 | 230 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4-φ18 | 185 |
| 65 | 290 | 180 | 145 | 120 | 110 | 22 | 3 | 4 | 8-φ18 | 232 | |
| 80 | 310 | 195 | 160 | 135 | 121 | 22 | 3 | 4 | 8-φ18 | 232 | |
| 100 | 350 | 230 | 190 | 160 | 150 | 24 | 3 | 4.5 | 8-φ23 | 232 | |
| 125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 4.5 | 8-φ25 | 283 | |
| 150 | 480 | 300 | 250 | 218 | 204 | 30 | 3 | 4.5 | 8-φ25 | 283 | |
| 200 | 600 | 375 | 320 | 282 | 260 | 38 | 3 | 4.5 | 12-φ30 | 283 | |
