H74H对夹旋启式止回阀 长型概述
H74H对夹旋启式止回阀 长型是一种采用单阀瓣设计、依靠介质流动实现自动启闭的节能型止回阀,通常采用对夹式连接。阀体多采用不锈钢、铸钢或球墨铸铁材质,其内部单个阀瓣绕销轴做回转运动。该阀门可水平或垂直安装,介质正向流动时推动阀瓣平稳开启,流道通畅,压力损失小;当介质停止或倒流时,阀瓣在弹簧力和反向介质压力作用下迅速复位关闭,密封可靠且关闭速度快。它专用于对安装空间有限及要求快速关闭的管路系统,广泛应用于给排水、消防系统、暖通空调及工业循环水等工程,是结构简单、经济实用的管道保护装置。

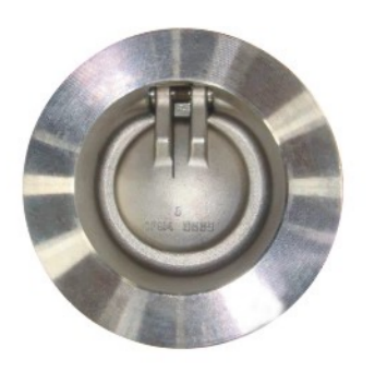

H74H对夹旋启式止回阀 长型产品图
H74H对夹旋启式止回阀 长型特点
1.单阀瓣设计结构简单: 采用单个阀瓣绕销轴回转,零部件数量少,结构紧凑,故障率低,制造成本经济,便于维护与更换。
2.对夹连接节省空间: 采用晶圆(对夹式)连接,阀体长度短,重量轻,占用管道空间小,特别适用于安装空间受限的场合。
3.流道通畅流阻较低: 阀瓣开启角度大,全开时介质几乎直线通过,流体阻力小,压力损失较低,有助于降低系统能耗。
4.安装灵活适应性强: 可水平安装或垂直安装(介质流向自下而上),弹簧辅助关闭确保在各种安装角度下均能可靠密封。
5.关闭迅速水锤小: 阀瓣行程短,弹簧辅助复位,关闭动作迅速,能有效减小水锤冲击,保护管道设备安全。

H74H对夹旋启式止回阀 长型结构图
零部件名称材料表
| 阀体Body | 阀瓣Disc | 阀座Body Seat | 阀瓣座Disc Seat | 弹簧Spring | 介质接触件Wetted Parts |
| A216WCB/A105 | A351 CF8 | 410SS/Stellite | Same as disc | InconelX-750 | 410SS |
| A216WCB/A105 | A351 CF8 | VITON/BUNA/EPDM | Same as disc | InconelX-750 | 410 SS |
| A216WCB/A105 | A351CF8M | 316SS/Stellite | Same as disc | InconelX-750 | 316 SS |
| A216 WCB/A105 | A351 CF8M | VITON/BUNA/EPDM | Same as disc | InconelX-750 | 316 SS |
| A352LCC/A350 LF2 | A351 CF8M | 316SS/Stellite | Same as disc | InconelX-750 | 316 SS |
| A352LCC/A350 LF2 | A351 CF8M | VITON/BUNA/EPDM | Same as disc | InconelX-750 | 316SS |
| A351 CF8M/A182F316 | A351CF8M | Same as body | Same as disc | InconelX-750 | 316 SS |
| A351 CF8M/A182F316 | A351 CF8M | VITON/BUNA/EPDM | Same as disc | InconelX-750 | 316 SS |
| A890GR 4A/A182F51 | A890 GR4A | Same as body | Same as disc | InconelX-750 | A182F51 |
| A890 GR5A/A182F53 | A890 GR 5A | Same as body | Same as disc | InconelX-750 | A182F53 |
| UNS S31254 | UNSS31254 | Same as body | Same as disc | InconelX-750 | 254-SMO |
| UNSN26625 | UNSN26625 | Same as body | Same as disc | InconelX-750 | Inconel 625 |
| 性能规范表Performance Specification | ||
| 公称压力Nominal Pressure | 2-15 | Mpa |
| 强度试验压力Shell Test | 3-22.5 | |
| 密封试验压力Seal Test | 2.2-16.5 | |
| 适用温度Suitable Temp. | ≤425 | ℃ |
外形尺寸标准要求
1、阀门的结构长度按ASME16.10的标准
2、连接法兰按ASME16.50的标准

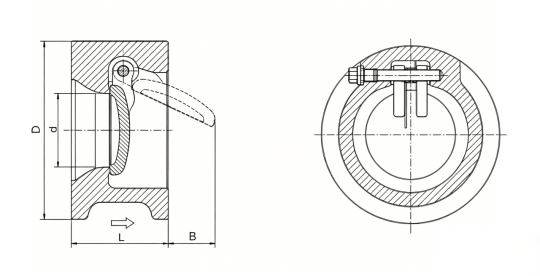

H74H对夹旋启式止回阀 长型外形图
H74H对夹旋启式止回阀 长型外形尺寸表
| Pressure Rating | Nominal Size | End | Dimensions | Pipe Flange | Weight (kg) | |||||||||
| L | D | d | B | Diam of Bolts Circle | No of Bolt holes | Diameter of Bolts | Length of Bolts | |||||||
| NPS | DN | Inch | mm | RF | RJ | |||||||||
| CL 150 PN20 | 1-1/2 | 40 | RF | 60 | 85 | 30 | 12 | 98.5 | 4 | 1/2 | M12 | 130 | 145 | 1.5 |
| 2 | 50 | RF | 60 | 103 | 38 | 20 | 120.5 | 4 | 5/8 | M16 | 140 | 155 | 2.2 | |
| 2-1/2 | 65 | RF | 67 | 122 | 45 | 28 | 139.5 | 4 | 5/8 | M16 | 150 | 165 | 3.1 | |
| 3 | 80 | RF | 73 | 135 | 56 | 35 | 152.5 | 4 | 5/8 | M16 | 160 | 175 | 4.3 | |
| 4 | 100 | RF | 73 | 173 | 76 | 55 | 190.5 | 8 | 5/8 | M16 | 170 | 185 | 6.3 | |
| 5 | 125 | RF | 86 | 195 | 96 | 73 | 216 | 8 | 3/4 | M20 | 190 | 205 | 8.4 | |
| 6 | 150 | RF | 98 | 221 | 120 | 90 | 241.5 | 8 | 3/4 | M20 | 205 | 220 | 12.6 | |
| 8 | 200 | RF | 127 | 277 | 165 | 105 | 298.5 | 8 | 3/4 | M20 | 240 | 255 | 24 | |
| 10 | 250 | RF | 146 | 338 | 195 | 122 | 362 | 12 | 7/8 | M24 | 270 | 285 | 40 | |
| 12 | 300 | RF | 181 | 408 | 241 | 130 | 432 | 12 | 7/8 | M24 | 310 | 325 | 66 | |
| 14 | 350 | RF | 184 | 448 | 267 | 155 | 476 | 12 | 1 | M27 | 325 | 340 | 83 | |
| 16 | 400 | RF | 191 | 513 | 318 | 165 | 540 | 16 | 1 | M27 | 340 | 355 | 102 | |
| 18 | 450 | RF | 203 | 547 | 356 | 205 | 578 | 16 | 1-1/8 | M30 | 365 | 380 | 124 | |
| 20 | 500 | RF | 219 | 604 | 387 | 245 | 635 | 20 | 1-1/8 | M30 | 385 | 400 | 150 | |
| 24 | 600 | RF | 222 | 715 | 485 | 320 | 749.5 | 20 | 1-1/4 | M33 | 405 | 420 | 203 | |
| Pressure Rating | Nominal Size | End | Dimensions | Pipe Flange | Weight (kg) | ||||||||||||||||||||||||
| L | D | d | B | Diam.of Bolts Circle | No.of Bolt holes | Diameter of Bolts | Length of Bolts | ||||||||||||||||||||||
| NPS | DN | Inch | mm | RF | RJ | ||||||||||||||||||||||||
| CL300 PN50 | 1-1/2 | 40 | RF | 60 | 94 | 30 | 12 | 114.5 | 4 | 3/4 | M20 | 160 | 170 | 1.8 | |||||||||||||||
| 2 | 50 | RF | 60 | 110 | 38 | 20 | 127 | 8 | 5/8 | M16 | 155 | 175 | 2.5 | ||||||||||||||||
| 2-1/2 | 65 | RF | 67 | 128 | 45 | 28 | 149 | 8 | 3/4 | M20 | 175 | 195 | 4 | ||||||||||||||||
| 3 | 80 | RF | 73 | 147 | 56 | 35 | 168.5 | 8 | 3/4 | M20 | 190 | 210 | 5 | ||||||||||||||||
| 4 | 100 | RF | 73 | 179 | 76 | 55 | 200 | 8 | 3/4 | M20 | 195 | 215 | 7 | ||||||||||||||||
| 5 | 125 | RF | 86 | 214 | 96 | 73 | 235 | 8 | 3/4 | M20 | 215 | 235 | 11.2 | ||||||||||||||||
| 6 | 150 | RF | 98 | 249 | 120 | 90 | 270 | 12 | 3/4 | M20 | 230 | 250 | 16.5 | ||||||||||||||||
| 8 | 200 | RF | 127 | 305 | 165 | 105 | 330 | 12 | 7/8 | M24 | 280 | 300 | 31.5 | ||||||||||||||||
| 10 | 250 | RF | 146 | 359 | 195 | 122 | 387.5 | 16 | 1 | M27 | 315 | 335 | 49.5 | ||||||||||||||||
| 12 | 300 | RF | 181 | 420 | 241 | 130 | 451 | 16 | 1-1/8 | M30 | 365 | 385 | 81 | ||||||||||||||||
| 14 | 350 | RF | 184 | 483 | 267 | 155 | 514.5 | 20 | 1-1/8 | M30 | 410 | 430 | 117 | ||||||||||||||||
| 16 | 400 | RF | 191 | 537 | 318 | 165 | 571.5 | 20 | 1-1/4 | M33 | 435 | 455 | 158 | ||||||||||||||||
| 18 | 450 | RF | 203 | 594 | 356 | 205 | 628.5 | 24 | 1-1/4 | M33 | 475 | 495 | 200 | ||||||||||||||||
| 20 | 500 | RF | 219 | 652 | 387 | 245 | 686 | 24 | 1-1/4 | M33 | 510 | 535 | 285 | ||||||||||||||||
| 24 | 600 | RF | 222 | 772 | 485 | 320 | 813 | 24 | 1-1/2 | M39 | 560 | 585 | 380 | ||||||||||||||||
| Pressure Rating | Nominal Size | End | Dimensions | Pipe Flange | Weight (kg) | ||||||||||||||||||||||||
| L | D | d | B | Diam.of Bolts Circle | No.of Bolt holes | Diameter of Bolts | Length of Bolts | ||||||||||||||||||||||
| NPS | DN | Inch | mm | RF | RJ | ||||||||||||||||||||||||
| CL600 PN110 | 2 | 50 | RF/RJ-23 | 60 | 110 | 38 | 20 | 127 | 8 | 5/8 | M16 | 175 | 180 | 2.5 | |||||||||||||||
| 2-1/2 | 65 | RF/RJ-26 | 67 | 128 | 45 | 28 | 149 | 8 | 3/4 | M20 | 195 | 200 | 4 | ||||||||||||||||
| 3 | 80 | RF/RJ-31 | 73 | 147 | 56 | 35 | 168.5 | 8 | 3/4 | M20 | 210 | 215 | 5 | ||||||||||||||||
| 4 | 100 | RF/RJ-37 | 79 | 191 | 76 | 55 | 216 | 8 | 7/8 | M24 | 235 | 240 | 9 | ||||||||||||||||
| 5 | 125 | RF/RJ-41 | 105 | 240 | 96 | 73 | 266.5 | 8 | 1 | M27 | 280 | 285 | 14.5 | ||||||||||||||||
| 6 | 150 | RF/RJ-45 | 136 | 264 | 120 | 90 | 292 | 12 | 1 | M27 | 320 | 325 | 27 | ||||||||||||||||
| 8 | 200 | RF/RJ-49 | 165 | 318 | 165 | 105 | 349 | 12 | 1-1/8 | M30 | 370 | 375 | 48 | ||||||||||||||||
| 10 | 250 | RF/RJ-53 | 213 | 398 | 195 | 122 | 432 | 16 | 1-1/4 | M33 | 440 | 445 | 93.5 | ||||||||||||||||
| 12 | 300 | RF/RJ-57 | 229 | 455 | 241 | 130 | 489 | 20 | 1-1/4 | M33 | 460 | 465 | 114.5 | ||||||||||||||||
| 14 | 350 | RF/RJ-61 | 273 | 490 | 267 | 155 | 527 | 20 | 1-3/8 | M36 | 520 | 525 | 187 | ||||||||||||||||
| 16 | 400 | RF/RJ-65 | 305 | 562 | 318 | 165 | 603 | 20 | 1-1/2 | M39 | 575 | 580 | 261 | ||||||||||||||||
| 18 | 450 | RF/RJ-69 | 362 | 610 | 355 | 205 | 654 | 20 | 1-5/8 | M42 | 650 | 655 | 365 | ||||||||||||||||
| 20 | 500 | RF/RJ-73 | 368 | 680 | 385 | 245 | 724 | 24 | 1-5/8 | M42 | 670 | 680 | 453 | ||||||||||||||||
| 24 | 600 | RF/RJ-77 | 438 | 786 | 480 | 320 | 838 | 24 | 1-7/8 | M48 | 780 | 790 | 705 | ||||||||||||||||
| Pressure Rating | Nominal Size | End | Dimensions | Pipe Flange | Weight (kg) | |||||||||
| L | D | d | B | Diam.of Bots Circle | No.of Bolt holes | Diameter of Bolts | Length of Bolts | |||||||
| NPS | DN | Inch | mm | RF | RJ | |||||||||
| CL900 PN150 | 2 | 50 | RF/RJ-24 | 70 | 140 | 38 | 20 | 165 | 8 | 7/8 | M24 | 225 | 230 | 6 |
| 2-1/2 | 65 | RF/RJ-27 | 83 | 162 | 45 | 28 | 190.5 | 8 | 1 | M27 | 250 | 255 | 7.5 | |
| 3 | 80 | RF/RJ-31 | 83 | 165 | 56 | 35 | 190.5 | 8 | 7/8 | M24 | 240 | 245 | 9.6 | |
| 4 | 100 | RF/RJ-37 | 102 | 204 | 76 | 55 | 235 | 8 | 1-1/8 | M30 | 285 | 290 | 17 | |
| 5 | 125 | RF/RJ-41 | 110 | 245 | 96 | 73 | 279.5 | 8 | 1-1/4 | M33 | 310 | 315 | 28 | |
| 6 | 150 | RF/RJ-45 | 159 | 286 | 120 | 90 | 317.5 | 12 | 1-1/8 | M30 | 365 | 370 | 41 | |
| 8 | 200 | RF/RJ-49 | 206 | 356 | 165 | 105 | 393.5 | 12 | 1-3/8 | M36 | 440 | 445 | 80 | |
| 10 | 250 | RF/RJ-53 | 241 | 432 | 195 | 122 | 470 | 16 | 1-3/8 | M36 | 490 | 495 | 135 | |
| 12 | 300 | RF/RJ-57 | 292 | 495 | 241 | 130 | 533.5 | 20 | 1-3/8 | M36 | 560 | 565 | 212 | |
| 14 | 350 | RF/RJ-62 | 356 | 520 | 267 | 155 | 559 | 20 | 1-1/2 | M39 | 645 | 655 | 335 | |
| 16 | 400 | RF/RJ-66 | 384 | 572 | 318 | 165 | 616 | 20 | 1-5/8 | M42 | 685 | 695 | 395 | |
| 18 | 450 | RF/RJ-70 | 451 | 636 | 355 | 205 | 686 | 20 | 1-7/8 | M48 | 790 | 800 | 600 | |
| 20 | 500 | RF/RJ-74 | 451 | 696 | 385 | 245 | 749.5 | 20 | 2 | M52 | 810 | 820 | 810 | |
| 24 | 600 | RF/RJ-78 | 495 | 835 | 480 | 320 | 901.5 | 20 | 2-1/2 | M64 | 945 | 955 | 1030 | |

止回阀作为管路系统中的关键安全部件,对防止介质倒流、保障系统安全运行至关重要。本文将为您提供一份全面的止回阀选用与安装指南。
止回阀又称单向阀或逆止阀,属于自动阀门类别。其工作原理是通过介质自身的流动力量实现启闭,核心作用是防止管路介质反向流动,确保单向流通。
介质适应性:适用于清净介质工况,不推荐用于含固体颗粒或高粘度介质管道。
| 管道尺寸(DN) | 推荐阀门类型 | 适用压力范围 |
|---|---|---|
| DN<50mm | 蝶式止回阀、立式升降止回阀、隔膜式止回阀 | 低压环境 |
| 50mm | 蝶式止回阀、隔膜式止回阀 | 低压环境 |
| 200mm | 无磨损球形止回阀 | 中低压环境 |
| 大型管道系统 | 根据具体工况定制选型 | 按设计要求 |
隔膜式止回阀:
缓闭型止回阀:
外观检查:
压力试验要求:
升降式止回阀:
旋启式止回阀:
正确的止回阀选型与安装是保障管道系统安全运行的关键环节。遵循本文提供的选型指南和安装规范,可以避免因介质倒流引发的各类事故,延长阀门使用寿命,降低维护成本。
在实际应用中,建议结合具体工程要求和介质特性,必要时咨询专业阀门技术人员,确保选型安装方案的最优化。
