概述
PLV弹性座封偏心旋塞阀是一种通过偏心设置的锥形或圆柱形旋塞(塞体)的旋转运动来实现流体通道的开启或关闭的阀门。该阀采用偏心设计,旋塞的回转中心与密封面中心形成偏心距,使得旋塞在启闭过程中与阀体密封面产生凸轮式动作,启闭时迅速脱离或压紧,从而大幅减少密封面的摩擦与磨损。其阀杆与旋塞为一体式或固定连接设计,操作时阀杆与旋塞同步旋转,无升降动作,填料密封位于阀杆与阀体之间,确保外密封可靠。阀体内部或密封面处衬覆有弹性材料(如橡胶、PTFE等),形成弹性座封结构,通过旋塞的偏心运动与阀体密封面实现补偿式压紧,确保在介质压力波动或密封面微量磨损时仍能保持严密密封。该阀门依靠偏心机构的机械优势及弹性座封的补偿能力实现密封,操作扭矩小,密封性能稳定,耐磨性好,特别适用于含有颗粒杂质、易磨损或需频繁操作的工况。

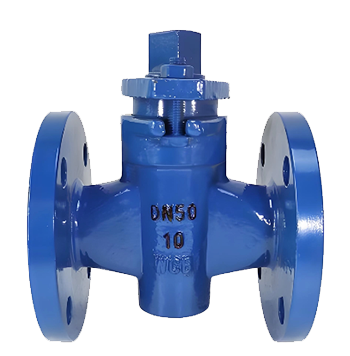

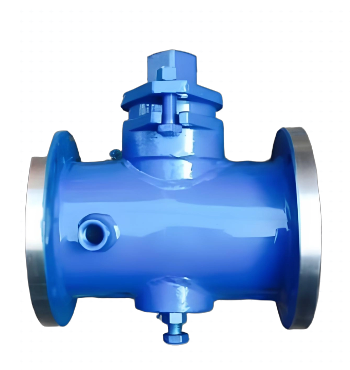

PLV弹性座封偏心旋塞阀产品图
特点
1、偏心密封结构:阀门采用偏心设计,旋塞回转中心与密封面中心形成偏心距,启闭时旋塞与阀座迅速脱离或压紧,产生凸轮式动作,大幅减少密封面摩擦与磨损,延长阀门使用寿命。
2、弹性座封技术:阀体密封面或旋塞表面衬覆弹性材料(如橡胶、PTFE等),形成弹性座封结构。偏心运动使旋塞在关闭时对阀座产生补偿式压紧,即使介质压力波动或密封面发生微量磨损,仍能保持严密密封。
3、密封性能可靠:依靠偏心机构的机械优势及弹性座封的补偿能力实现密封,密封效果不受介质压力变化影响。启闭过程中密封面无滑动摩擦,操作扭矩小,密封性能稳定。
4、耐磨损与抗冲刷:阀体及旋塞可根据介质选用球墨铸铁、碳钢、不锈钢等材质,弹性密封面具有良好的抗磨损性能。偏心结构使旋塞在开启时与阀座完全脱离,避免介质冲刷密封面,特别适用于含颗粒杂质的工况。
5、操作轻便,启闭迅速:旋塞旋转90度即可完成启闭操作,启闭过程中密封面无摩擦阻力,操作扭矩小,手轮操作轻便。适用于需频繁操作的场合。
6、无升降结构,安装空间小:阀杆与旋塞一体旋转,无轴向位移,整体高度较低,适用于安装空间受限的管道系统。

PLV弹性座封偏心旋塞阀结构图
零部件名称材料表
| 序 号/No. | 名称/name | 材料/material |
| 1 | 阀体/valve body | 球墨铸铁/nodular cast iron |
| 2 | 阀盖/cover | 球墨铸铁/nodular cast iron |
| 3 | 压盖/gland | 球墨铸铁/nodular cast iron |
| 4 | 旋塞/plug | 球墨铸铁/nodular cast iron |
| 5 | 阀座/valve sea | 纯镍、不锈钢或特种材料/pure nickle,stainless steel or special material |
| 6 | 轴承/bearing | 青铜、黄铜/bronze、brass |
| 7 | V型密封圈/V-shaped sealing ring | NBR |
性能规范表
| 性能规范表Performance Specification Sheet | ||
| 公称压力Nominal Pressure | 1.0 | MPa |
| 强度试验压力Strength test pressure | 1.5 | |
| 密封试验压力Sealing test pressure | 1.1 | |
| 适用温度Applicable Temperature | 0-70 | ℃ |
外形尺寸标准要求
1、阀门的结构长度按GB-12221-89标准之系列3
2、连接法兰按GB/T17241.6的标准

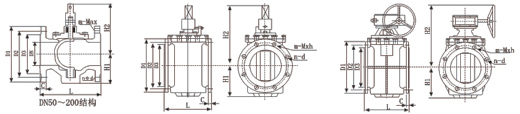

PLV弹性座封偏心旋塞阀外形图
外形尺寸表
| DN | D1 | D2 | D3 | C | n-d | m-MXn | L | H1 | H2 | ||||
| PLVL型model | PLVS型model | PLVG型model | PLVE型model | PLVP型model | |||||||||
| 50 | 165 | 125 | 99 | 19 | 4-φ19 | - | 178 | 84 | 143 | 225 | 265 | 315 | 265 |
| 65 | 185 | 145 | 118 | 19 | 4-φ19 | - | 190 | 93 | 143 | 225 | 265 | 315 | 265 |
| 80 | 200 | 160 | 132 | 19 | 4-φ19 | 4-M16通孔viahole | 203 | 109 | 174 | 225 | 312 | 373 | 340 |
| 100 | 220 | 180 | 156 | 19 | 8-φl9 | - | 229 | 128 | 174 | 225 | 312 | 373 | 340 |
| 125 | 250 | 210 | 184 | 19 | 8-φl9 | - | 254 | 128 | 174 | 225 | 312 | 373 | 340 |
| 150 | 285 | 240 | 211 | 21 | 4-φ23 | 4-M20通孔viahole | 267 | 165 | - | - | 444 | 481 | 488 |
| 200 | 340 | 295 | 266 | 21 | 4-φ23 | 4-M20通孔viahole | 292 | 198 | - | - | 464 | 508 | 558 |
| 250 | 395 | 350 | 319 | 24 | 8-φ23 | 4-M20深depth 30 | 330 | 249 | - | - | 527 | 630 | 728 |
| 300 | 445 | 400 | 370 | 25 | 8-φ23 | 4-M20深depth 30 | 356 | 290 | - | - | 710 | 666 | 798 |
| 350 | 505 | 460 | 429 | 26 | 12-φ23 | 4-M20深depth 30 | 432 | 330 | - | - | 723 | 767 | - |
| 400 | 565 | 515 | 480 | 28 | 12-φ29 | 4-M24深depth 36 | 450 | 355 | - | - | 749 | 881 | - |
| 450 | 615 | 565 | 530 | 28 | 16-φ28 | 4-M24深depth 36 | 450 | 355 | - | - | 749 | 881 | - |
| 500 | 670 | 620 | 582 | 29 | 12-φ28 | 8-M24深depth 36 | 660 | 427 | - | - | 903 | 1015 | - |
| 600 | 780 | 725 | 682 | 30 | 12-φ31 | 8-M27深depth 40 | 762 | 567 | - | - | 1015 | 1202 | - |
| 700 | 895 | 840 | 794 | 32.5 | 16-φ31 | 8-M27深depth 40 | 865 | 633 | - | - | 1393 | 1351 | - |
| 800 | 1015 | 950 | 901 | 35 | 16-φ34 | 8-M30深depth 45 | 965 | 633 | - | - | 1393 | 1351 | - |
