PWQ47F静态高性能平衡阀是一款专为现代高密度暖通空调水系统、工业循环水、生物制药以及高精度液冷热管理系统(如CDU冷量分配单元)设计的静态水力平衡调节阀。阀门采用法兰连接形式,核心结构融合了压力补偿设计,极大地减小了在高压差环境下的手轮操作力矩,同时降低了流体介质对阀体内部的冲击。依靠内部高精度的V型或等百分比调节通道,并配合外置标定的数字手轮,该阀门能够实现全行程的精密线性流量控制,帮助工程师轻松消除管路系统的静态水力失调。阀体选用高品质16P(SS304)不锈钢,辅以PTFE/RPTFE软密封结构,不仅满足精确控流与超低压降的需求,更具备完全关断和气泡级零泄漏的严密关闭性能,是兼顾舒适性、高安全度与系统节能的理想选择。

PWQ47F静态高性能平衡阀产品图
特点
1 . 压力补偿低力矩设计:阀门内部引入先进的压力平衡式阀芯结构,有效抵消介质自身的高压推力,无论系统压差如何波动,均能轻松转动手轮进行高精度调节,显著降低机械磨损。
2 . 线性调节与极佳控流:相对流量与相对开度呈现优异的线性调节特性,控流精度符合国际主流水力平衡标准,可协助调试仪表快速、轻松地实现各分支管路达到设计设计流量。
3 . 具备完全关断功能:采用高密度PTFE密封副,在提供水力平衡调节的同时,兼具传统切断阀的严密关闭特性,实现气泡级的零内漏,便于系统分段检修或末端设备的彻底关断。
4 . 数字化精准手轮调试:配备带清晰视觉刻度的数字化数字手轮,具备防误操作的隐藏式记忆锁定功能,在维护性关闭后可直接恢复至原预设的Kv值状态,免去二次调试。
5 . 强耐腐蚀与洁净运行:选用不锈钢SS304(16P)铸造阀体与内部构件,长期在冷热水、高达50%浓度的乙二醇溶液或高标准去离子水介质中运行无锈蚀、无杂质析出,确保管路高洁净度。
6 . 法兰连接与抗冲击结构:采用国标法兰接口,坚固耐用,能承受管路高变流量运行带来的冷热频繁冲击,流道内部经过流体力学特定优化,水阻力低,系统运行能耗更小。

PWQ47F静态高性能平衡阀结构图
零部件名称材料表
| 零件名称 | 球墨铸铁材质阀门 | 不锈钢材质阀门 (如CF8/CF8M) |
| 阀体、阀盖 | QT400-15、QT450-10、QT500-7 | ZG1Cr18Ni9Ti (CF8)、ZG0Cr18Ni12Mo2Ti (CF8M) |
| 球体/阀芯 | 1Cr18Ni9Ti/304 | 1Cr18Ni9Ti/304、0Cr18Ni12Mo2Ti/316 |
| 阀杆 | 1Cr18Ni9Ti/304 | 1Cr18Ni9Ti/304、0Cr18Ni12Mo2Ti/316 |
| 阀座/密封圈 | 聚四氟乙烯(PTFE)、增强PTFE | 聚四氟乙烯(PTFE)、增强PTFE、PEEK |
| 轴套/轴承 | 金属夹PTFE、PTFE+PPL | 金属夹PTFE、PTFE+PPL |
| 填料 | 聚四氟乙烯(PTFE) 、柔性石墨、橡胶 | 聚四氟乙烯(PTFE) 、柔性石墨 |
| 双头螺柱 | A2-70 | 1Cr17Ni2、1Cr18Ni9Ti 、或A193-B8M |
| 垫片 | 柔性石墨、金属夹石墨、PTFE | 柔性石墨+不锈钢、金属夹石墨、PTFE |
| 手轮/支架 | 铝合金、工程塑料 | 通常为碳素钢(Q235) (支架) |

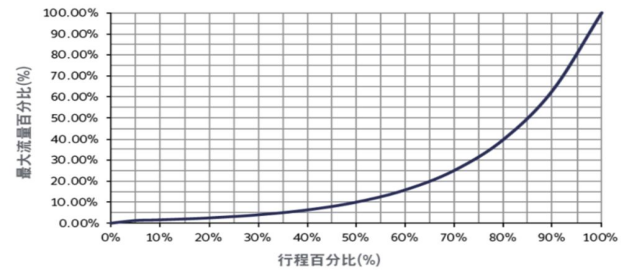

等百分比流量特性曲线图
性能规范表
| 公称通径DN(mm) | 公称压力 PN(MPa) | 高压密封试验压力(MPa) | 强度试验压力(MPa) | 低压密封试验压力(MPa) | 适用温度 |
| 40-150 | 1.6(水) | 1.76(水) | 2.4(水) | 0.6(气) | -20℃~120℃ |
| 泄漏率 | 单向零泄漏 | 阀门可调比 | 100:1 | ||
传感器性能参数
| 传感器 | |
| 温度传感器 | |
| 温度量程 | 0~150℃ |
| 精度 | 传感器探头测量精度: ±0.1℃传感器与电路板综合测量精度:±0.3℃ |
| 压力传感器 | |
| 压力量程 | 0-1600kPa |
| 精度 | ±0.5% FS |
外形尺寸标准要求
设计标准:GB/T 12237, GB/T 19672, API 6D, ASME B16.34
连接法兰:GB/T 9113, HG/T 20592, ASME B16.5
检验与试验:GB/T 13927, API 598, API 6D
压力-温度等级:GB/T 12224, ASME B16.34, API 608

PWQ47F静态高性能平衡阀尺寸图
外形尺寸表
| DN | H1 | H2 | D | L | F | N-Ø | 空载扭矩N.M | 关断压差0.6MPa扭矩N.M | 关断压差1.0MPa扭矩N.M | 阀体壁厚mm | KVSm3/h | 重量kg |
| DN40 | 60 | 116 | 150 | 137 | 110 | 4-φ18 | 2 | 4 | 8 | 6.5 | 40 | 7 |
| DN50 | 65 | 121 | 165 | 137 | 125 | 4-φ18 | 2 | 5 | 9 | 7 | 78 | 8 |
| DN65 | 75 | 126 | 185 | 137 | 145 | 4-φ18 | 2 | 5.5 | 11 | 7 | 120 | 9.5 |
| DN80 | 92 | 138 | 200 | 172 | 160 | 8-φ18 | 3 | 8 | 15 | 7.5 | 160 | 13.3 |
| DN100 | 101 | 154 | 220 | 185 | 180 | 8-φ18 | 3 | 18 | 22 | 8 | 275 | 17 |
| DN125 | 115 | 168 | 240 | 215 | 210 | 8-φ18 | 6 | 18 | 25 | 10 | 396 | 25 |
| DN150 | 135 | 180 | 280 | 250 | 240 | 8-φ22 | 7 | 20 | 28 | 10 | 544 | 33 |
| DN200 | 159 | 203 | 340 | 300 | 295 | 12-φ22 | 18 | 50 | 75 | 11 | 600 | 50 |
△P: 阀门全开时的压差(单位:KPa)
V: 压差为 △P时的额定流量 (单位: m3/h)
Kvs: 阀门全开,阀两端压差为100KPa(1bar),介质密度为1g/cm3时,过流控制阀的介质体积流量。
