概述

D341X涡轮法兰蝶阀是一种采用法兰连接，通过涡轮蜗杆传动机构驱动蝶板做90°旋转以实现启闭和流量调节的阀门。阀体中线设计使得蝶板密封面与阀座均匀接触，利用橡胶或弹性高分子材料制成的蝶板密封圈（或阀座密封圈）受压变形实现双向密封。涡轮传动装置（也称蜗轮箱）将手动操作扭矩放大，使得大口径阀门也能轻松启闭，并具有自锁功能，可稳定保持蝶板在任何开度位置。该阀门广泛用于水处理、暖通空调、给排水、能源化工等行业的流体管路控制。

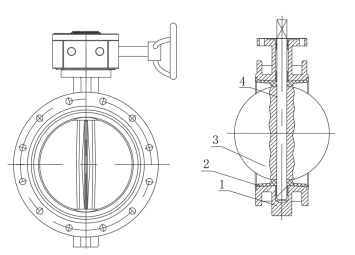

D341X涡轮法兰蝶阀产品图

特点

1、涡轮传动，操作省力：采用精密蜗轮蜗杆减速机构，输出扭矩大，启闭轻便省力，尤其适用于DN200以上口径的手动操作场合，并具备机械自锁功能，可防止蝶板因介质冲击而移位。

2、结构紧凑，流量特性好：中线对称设计，结构长度短，占用空间小。全开时蝶板对介质流阻小，流道近似管道内径，压力损失低。

3、双向密封，性能可靠：阀座通常采用整体橡胶或复合软密封结构，与蝶板边缘精密贴合。通过蝶板转动压紧密封圈，可实现双向（或根据设计为单向）零泄漏密封，关闭时密封性能优异。

4、耐腐蚀，寿命长：阀体内外表面可采用环氧树脂喷涂等防腐处理，关键部件如阀杆、蜗轮采用不锈钢或铜合金材质，耐腐蚀性能好，适用于多种水质及轻度腐蚀性介质。

5、法兰连接，安装稳固：采用标准法兰连接，与管道法兰对接方便，连接强度高，密封可靠，便于在现有管路上安装与拆卸。

6、多功能与可扩展性：涡轮驱动头通常可方便地拆卸并更换为电动、气动执行机构，实现远程自动控制，满足自动化管线需求。
