概述

D11X内螺纹蝶阀依靠蝶板绕固定轴旋转，实现流体的开启、关闭与调节。采用中线对称结构，阀杆置于蝶板与管道中心交汇处。连接方式为沟槽式，阀体两端开有标准沟槽，通过卡箍锁紧连接，免焊接、免法兰，安装快速且对中简便。密封圈多采用EPDM等弹性材料，硫化或镶嵌于蝶板/阀体上，利用旋转挤压变形实现零泄漏。阀门通过手柄或蜗轮驱动，旋转90°即可快速控制水、消防泡沫等非腐蚀性介质，广泛用于消防、给排水、空调及工业冷却水管路。

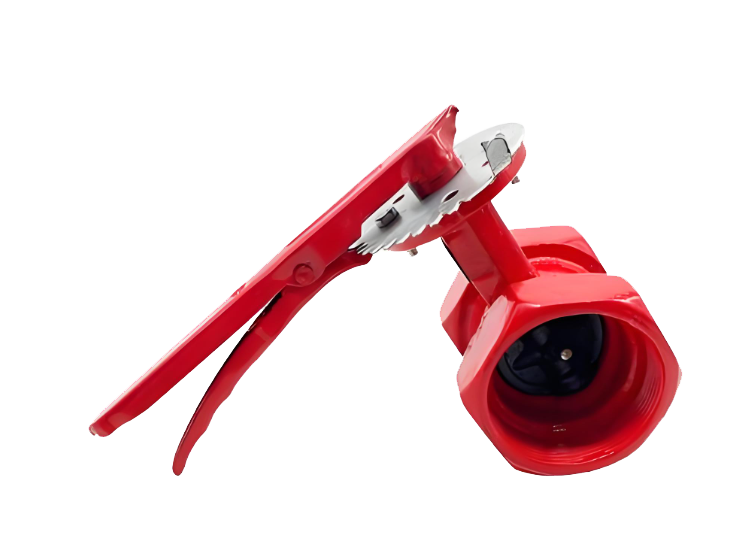

D11X内螺纹蝶阀产品图

特点

1.  安装维护便捷：内螺纹连接，可直接旋入管道，无需法兰焊接。安装空间小、螺栓用量少，特别适合狭窄或禁火现场。结构简单、零件少，拆卸维护成本低。

2.  结构紧凑轻巧：阀体为球墨铸铁（QT450-10），强度高、重量轻。螺纹端设计使阀体体积小、结构长度短，比同口径法兰蝶阀轻便，易于运输和安装。

3.  启闭迅速轻便：旋转90°即可全开或全关，操作简单。中线密封结构扭矩小，启闭省力；手柄带自锁定位，可锁定全开、半开、关闭状态，防止误操作。

4.  密封性能可靠：高弹性EPDM阀座（含胶率50%、拉伸强度16.1MPa），C型橡胶圈实现三重密封，1万次启闭后仍无泄漏。双向密封设计，安装无需考虑介质流向。

5.  流体阻力小：蝶板为直线型，全开时与流体方向一致，流道近似直通管。通径与管道基本等径，阻挡小、流量大、压力损失低。

6.  防腐耐用性好：内外表面无毒环氧树脂涂装，耐腐蚀、耐冲蚀。阀轴防吹出设计（带卡簧槽），安全性高；轴密封采用无油轴承与填料结合，实现自密封。

7.  应用范围广泛：阀体可选球墨铸铁、不锈钢等，密封圈可选EPDM、NBR、硅橡胶等。适用于水、消防泡沫、油品、空气等介质，覆盖给排水、消防、空调、化工、市政、造船等领域。
