概述D371X-150LB美标蝶阀是一种采用对夹式连接、符合美国标准150磅压力等级的蝶阀。阀门通过蝶板在阀体内绕阀杆旋转90°实现启闭与流量控制，采用中线对称设计确保蝶板与阀座均匀接触。蝶板密封通常采用橡胶或弹性高分子材料，依靠其受压变形实现双向密封。该阀门广泛用于石油、化工、电力等工业领域，尤其适用于符合美标（ANSI/ASME）管道系统的流体控制。D371X-150LB美标凸耳蝶阀产品图 特点1、美标压力等级：严格遵循ANSI/ASME B16.34标准，压力等级为150LB，适用于美标管道系统，确保在相应工况下的安全性与可靠性。2、双向软密封设计：采用橡胶或PTFE等弹性软质材料作为密封圈，依靠蝶板旋转压紧实现双向密封，关闭状态下泄漏量低，密封性能优良。3、对夹式结构紧凑：采用对夹式连接方式，结构长度短、体积小、重量轻，便于在有限空间内安装，尤其适合改造项目或密集管线布置。4、操作轻便灵活：可配置手柄、蜗轮或气动/电动执行机构。手动操作时启闭迅速，90°旋转即可完成全开全关，所需操作扭矩小。5、耐腐蚀材质选择：阀体可采用铸钢、不锈钢等多种材质，内衬及蝶板可根据介质特性选用不同防腐材料，适用于水、油品、气体及弱腐蚀性介质。6、维护简便经济：结构简单，拆卸方便，易损件（如密封圈）更换容易，维护成本低，使用寿命长。

概述D341F46铸钢法兰衬氟蝶阀是一种通过圆盘形蝶板绕其固定轴（阀杆）旋转来开启、关闭和调节流体通道的阀门。其阀杆轴线偏离蝶板密封面中心，采用“单偏心”或更复杂的结构设计，蝶板两侧为非对称。阀门采用法兰式连接，即阀体两端带有标准法兰，通过螺栓与管道法兰直接紧固。蝶板及阀体内腔表面整体衬覆氟塑料（如F46，即聚全氟乙丙烯FEP）作为密封面与防腐层，利用蝶板旋转压紧衬氟阀座实现密封。该阀门通过手动、电动或气动装置驱动阀杆旋转90°或更小角度，实现对强腐蚀性等严苛介质流体的可靠通断与流量控制。D341F46铸钢法兰衬氟蝶阀产品图 特点1、结构坚固耐用：采用铸钢阀体与标准法兰连接，结构强度高，刚性好，适用于对机械强度有要求的管道系统。2、启闭灵活可控：蝶板旋转90°即可完成全开或全关，配合蜗轮等驱动装置操作平稳，可实现流量调节与快速切断。3、流体阻力较小：当蝶板处于全开位置时，介质流道顺畅，蝶板对流体产生的阻挡较小，因此压力损失较低。4、密封性能优异，防腐突出：采用偏心结构结合整体衬氟设计，F46（聚全氟乙丙烯）衬层覆盖所有过流表面，提供卓越的耐腐蚀性，能有效密封酸碱盐等强腐蚀性介质。5、维护简便，适用寿命长：衬氟层一体成型，有效防止介质腐蚀阀体，降低了维护需求。法兰连接方式便于安装与拆卸。6、用途专业特定：专为强腐蚀性、高纯净度或工况严苛的介质设计，广泛应用于化工、制药、冶炼、环保、电子等行业的酸、碱、盐、有机溶剂及高纯介质输送管路。

概述D341X涡轮法兰蝶阀是一种采用法兰连接，通过涡轮蜗杆传动机构驱动蝶板做90°旋转以实现启闭和流量调节的阀门。阀体中线设计使得蝶板密封面与阀座均匀接触，利用橡胶或弹性高分子材料制成的蝶板密封圈（或阀座密封圈）受压变形实现双向密封。涡轮传动装置（也称蜗轮箱）将手动操作扭矩放大，使得大口径阀门也能轻松启闭，并具有自锁功能，可稳定保持蝶板在任何开度位置。该阀门广泛用于水处理、暖通空调、给排水、能源化工等行业的流体管路控制。 D341X涡轮法兰蝶阀产品图 特点1、涡轮传动，操作省力：采用精密蜗轮蜗杆减速机构，输出扭矩大，启闭轻便省力，尤其适用于DN200以上口径的手动操作场合，并具备机械自锁功能，可防止蝶板因介质冲击而移位。2、结构紧凑，流量特性好：中线对称设计，结构长度短，占用空间小。全开时蝶板对介质流阻小，流道近似管道内径，压力损失低。3、双向密封，性能可靠：阀座通常采用整体橡胶或复合软密封结构，与蝶板边缘精密贴合。通过蝶板转动压紧密封圈，可实现双向（或根据设计为单向）零泄漏密封，关闭时密封性能优异。4、耐腐蚀，寿命长：阀体内外表面可采用环氧树脂喷涂等防腐处理，关键部件如阀杆、蜗轮采用不锈钢或铜合金材质，耐腐蚀性能好，适用于多种水质及轻度腐蚀性介质。5、法兰连接，安装稳固：采用标准法兰连接，与管道法兰对接方便，连接强度高，密封可靠，便于在现有管路上安装与拆卸。6、多功能与可扩展性：涡轮驱动头通常可方便地拆卸并更换为电动、气动执行机构，实现远程自动控制，满足自动化管线需求。

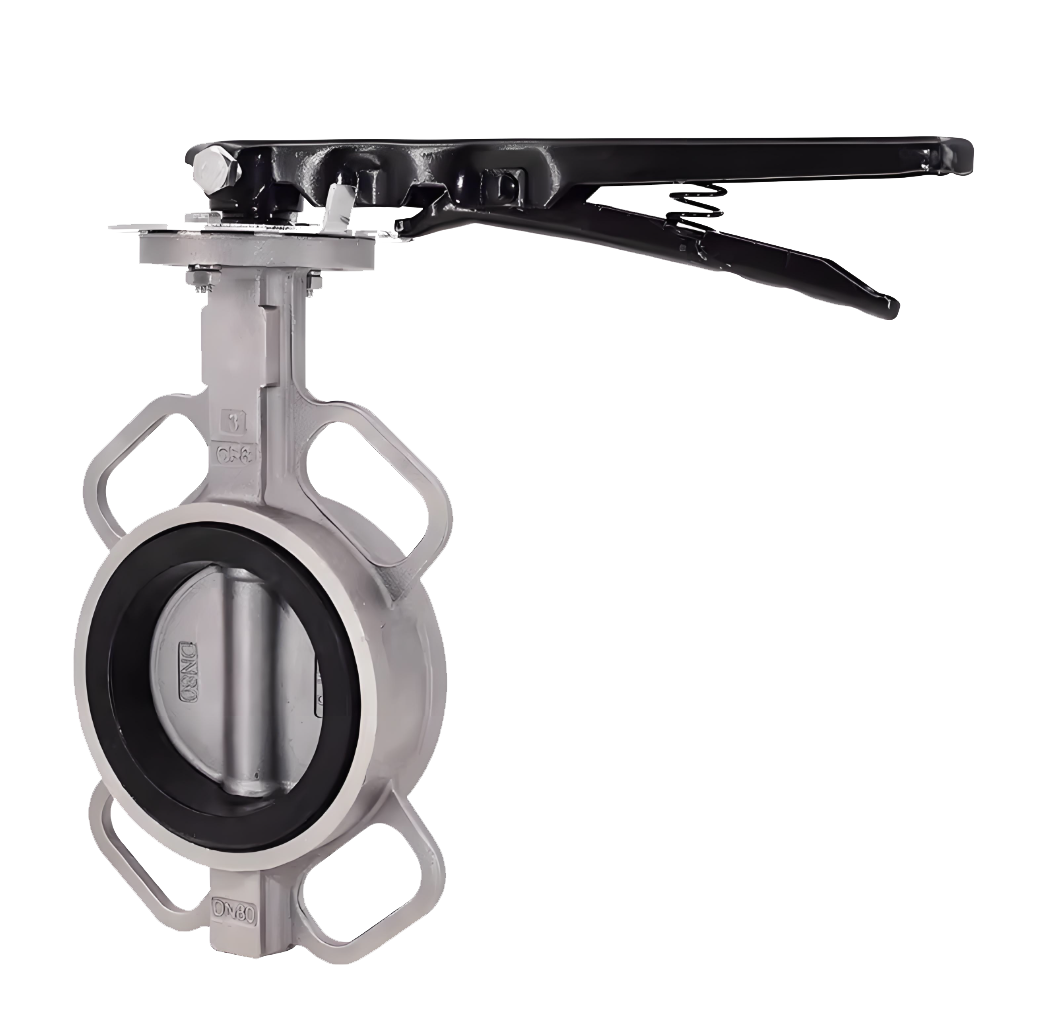

概述D71X对夹中线蝶阀是一种通过圆盘形蝶板绕其固定轴（阀杆）旋转来开启、关闭和调节流体通道的阀门。其阀杆轴线位于蝶板密封面中心与管道通道中心线相交的“中线”位置，蝶板两侧对称。阀门采用对夹式连接，即阀体本身无法兰，通过双头螺栓将阀门夹持在两片管道法兰之间。蝶板密封圈通常采用橡胶等弹性材料，直接镶嵌在阀体或压板内圈，依靠蝶板旋转压紧密封圈实现密封。该阀门通过手动、电动或气动装置驱动阀杆旋转90°或更小角度，即可快速控制流体的通断与流量。D71X对夹中线蝶阀产品图 特点1、结构紧凑轻巧：采用对夹式设计，结构长度短，体积小，重量轻，特别适用于安装空间受限的管道系统。2、启闭迅速便捷：蝶板旋转90°即可完成全开或全关，操作简单快捷，且所需操作扭矩小。3、流体阻力小：当蝶板处于全开位置时，介质流道近似直通管，蝶板对流体产生的阻挡很小，因此压力损失小。4、密封性能良好：采用中线密封结构，弹性软质密封圈与蝶板边缘紧密贴合，能实现有效的双向密封（或单向密封，视具体设计而定），尤其适用于常温常压或中低压工况。5、维护方便，成本经济：结构简单，零部件较少，拆卸与更换相对容易。相比同等口径的其他阀门，制造成本和安装成本通常更具优势。6、用途广泛：阀体可采用铸铁、球铁、不锈钢等多种材质，内衬和蝶板也可选用不同防腐材料或涂层，使其能应用于水处理、空调、给排水、燃气、电力、化工等众多行业的液体、气体介质管路。

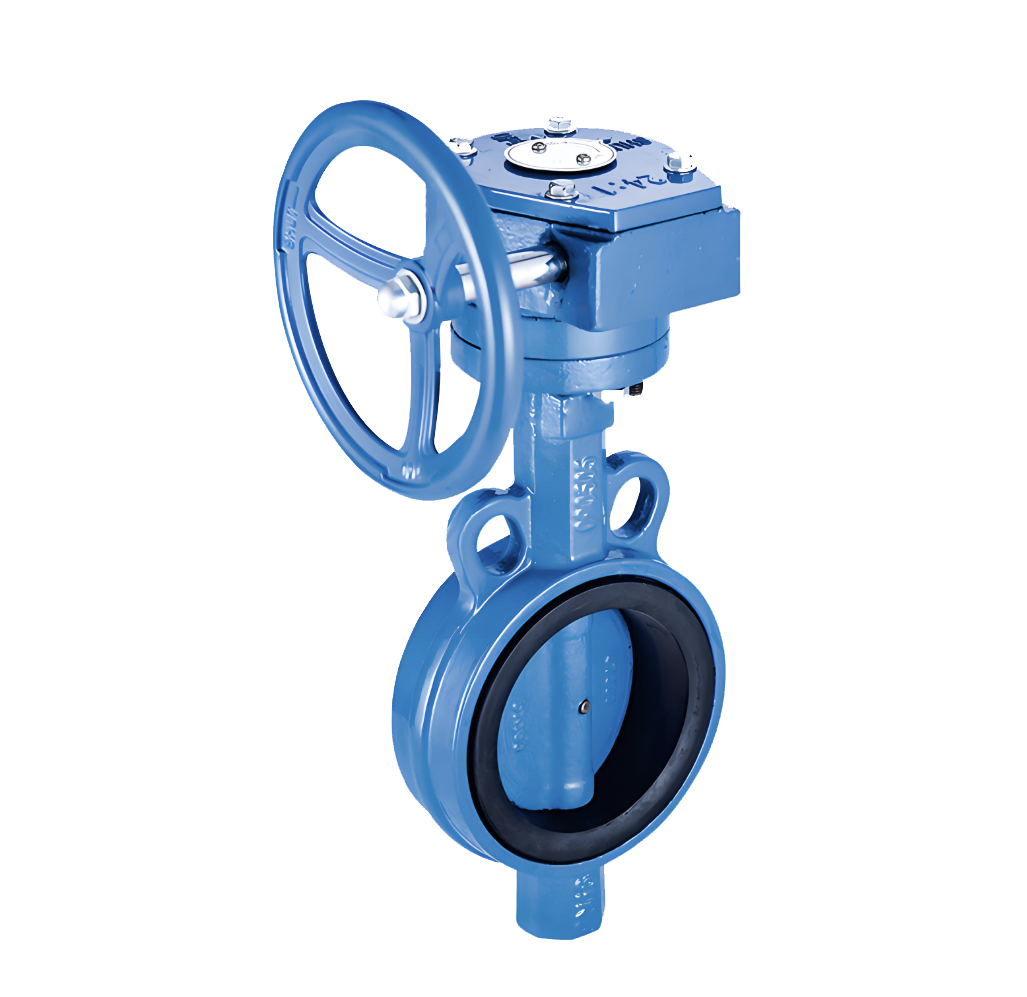

概述D371X涡轮对夹蝶阀是一种通过蝶板旋转运动来开启、关闭或调节管道流体的阀门。该阀门采用对夹式连接设计，通过螺栓将阀体直接夹持在管道法兰之间，结构紧凑。其传动方式为涡轮蜗杆机构，通过手轮驱动涡轮箱内的蜗杆带动蜗轮及阀杆旋转，使固定在阀杆上的蝶板在90°范围内转动，从而控制介质流动。蝶板密封面通常采用橡胶或其他弹性材料，与阀座形成软密封，确保关闭时的严密性。D371X蝶阀操作省力、启闭迅速，广泛应用于水处理、暖通、消防及工业管道系统中。 D371X涡轮对夹蝶阀产品图 特点1、涡轮传动设计：采用涡轮蜗杆减速机构，操作扭矩小、省力高效，并可实现阀门的精确调节与自锁，防止误操作。2、对夹紧凑结构：阀体采用对夹式连接，体积小、重量轻，节省安装空间，便于在狭窄位置安装与维护。3、软密封可靠：蝶板密封圈采用优质橡胶或高分子材料，弹性好、密封性能优异，关闭时能实现零泄漏，适用于多种介质。4、流阻系数低：阀门全开时蝶板与介质流向平行，流道通畅，流体阻力小，有利于降低系统能耗。5、耐腐蚀耐用：阀体内外表面可采用环氧树脂涂层或镀层处理，关键部件如阀杆、蝶板采用不锈钢或铜合金材质，耐腐蚀性强，使用寿命长。6、多向安装灵活：阀门可水平或垂直安装，不受介质流向限制，适配性强；涡轮箱可调整角度，便于现场操作。7、维护简便：结构设计简化，拆装方便，密封元件更换快速，减少维护成本与停机时间。

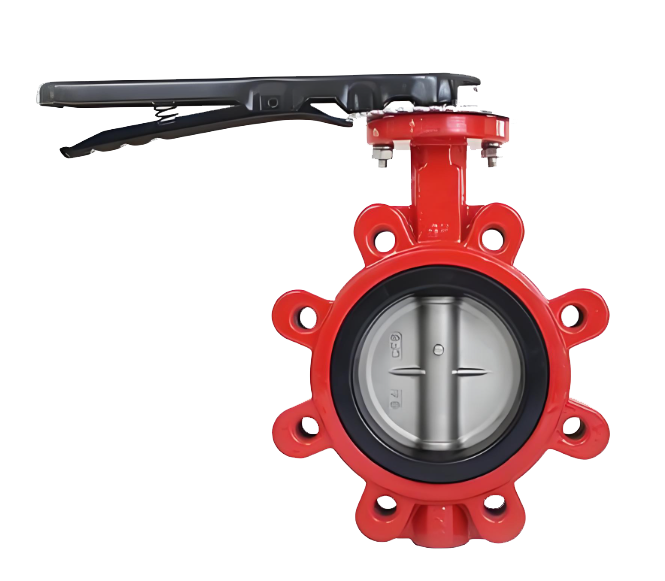

概述D71X凸耳消防蝶阀是一种通过圆盘形蝶板绕其固定轴（阀杆）旋转来开启、关闭和调节流体通道的阀门。其阀杆轴线同样位于蝶板密封面中心与管道通道中心线相交的“中线”位置，蝶板两侧对称。阀门采用凸耳式连接，即阀体上设计有带螺纹孔的凸起耳座，通过单头螺栓将阀门固定于管道法兰之间，并可作为管路末端阀门使用。蝶板密封圈通常采用橡胶等弹性材料，直接镶嵌在阀体或压板内圈，依靠蝶板旋转压紧密封圈实现密封。该阀门通过手动、电动或气动装置驱动阀杆旋转90°或更小角度，即可快速控制流体的通断与流量，尤其适用于消防系统及需单独拆卸维护的管道工况。D71X凸耳消防蝶阀产品图 特点1.结构紧凑且适配末端安装：采用凸耳式设计，阀体带有带螺纹孔的耳座，结构长度短，体积小，重量轻。不仅适用于安装空间受限的管道系统，还可作为管道末端阀门单独使用，无需额外配置法兰和短节。2.启闭迅速便捷：蝶板旋转90°即可完成全开或全关，操作简单快捷，且所需操作扭矩小，便于手动或自动驱动。3.流体阻力小：当蝶板处于全开位置时，介质流道近似直通管，蝶板对流体产生的阻挡很小，因此压力损失小，节能效果显著。4.密封性能良好：采用中线密封结构，弹性软质密封圈与蝶板边缘紧密贴合，能实现有效的双向密封（或单向密封，视具体设计而定）。尤其适用于消防系统、给排水等常温常压或中低压工况，同时凸耳式连接便于在线单独拆换阀门而不影响管路整体。5.维护方便，成本经济：结构简单，零部件较少。由于凸耳式设计允许阀门独立拆卸，维护时无需拆除两侧管道，检修和更换更加便捷。相比同等口径的其他阀门，制造成本和安装成本通常更具优势。6.用途广泛，适合消防及工业管路：阀体可采用球墨铸铁、不锈钢等多种材质，内衬和蝶板也可选用不同防腐材料或涂层。广泛应用于消防系统、水处理、空调、给排水、化工等行业的液体、气体介质管路，尤其满足消防规范对管路末端阀门及可靠性的要求。

概述D371X对夹消防信号蝶阀是一种通过蝶板旋转运动来开启、关闭或调节管道流体的阀门，同时集成了信号反馈功能。该阀门采用对夹式连接设计，通过螺栓将阀体直接夹持在管道法兰之间，结构紧凑、重量轻。其传动方式为涡轮蜗杆机构，通过手轮驱动涡轮箱内的蜗杆带动蜗轮及阀杆旋转，使固定在阀杆上的蝶板在90°范围内转动，从而控制介质流动。蝶板密封面通常采用橡胶或其他弹性材料，与阀座形成软密封，确保关闭时的严密性。该阀门在涡轮箱上集成有微动开关或信号装置，当蝶板处于全开或全关位置时，可输出无源触点信号，实现与消防控制中心联动报警或状态指示。D371X对夹消防信号蝶阀操作省力、启闭迅速，广泛用于自动喷水灭火系统、消火栓系统、水处理及工业管道系统中。D371X对夹消防信号蝶阀产品图特点1. 涡轮传动设计：采用涡轮蜗杆减速机构，操作扭矩小、省力高效，并可实现阀门的精确调节与自锁，防止误操作。同时集成信号反馈装置，能够在蝶板全开或全关位置输出无源触点信号，便于消防控制中心实时监测阀门状态。2. 对夹紧凑结构：阀体采用对夹式连接，体积小、重量轻，节省安装空间，便于在狭窄位置安装与维护。信号装置与涡轮箱一体化设计，不额外占用空间。3. 软密封可靠：蝶板密封圈采用优质橡胶或高分子材料，弹性好、密封性能优异，关闭时能实现零泄漏，适用于多种介质。密封面磨损后可更换，延长阀门使用寿命。4. 流阻系数低：阀门全开时蝶板与介质流向平行，流道通畅，流体阻力小，有利于降低系统能耗，满足消防系统对快速响应的要求。5. 耐腐蚀耐用：阀体内外表面可采用环氧树脂涂层或镀层处理，关键部件如阀杆、蝶板采用不锈钢或铜合金材质，耐腐蚀性强，使用寿命长，适用于消防水、海水及轻度腐蚀性介质。6. 信号反馈可靠：内置微动开关或接近开关，动作灵敏、触点容量大，支持常开/常闭信号输出，可与消防报警主机、PLC系统联动，实现远程监控与故障报警。7. 多向安装灵活：阀门可水平或垂直安装，不受介质流向限制，适配性强；涡轮箱可调整角度（多为90°或180°可调），便于现场操作和信号线缆布线。8. 维护简便：结构设计简化，拆装方便，密封元件及信号开关更换快速，减少维护成本与停机时间。涡轮箱润滑脂加注口设计，便于定期保养。

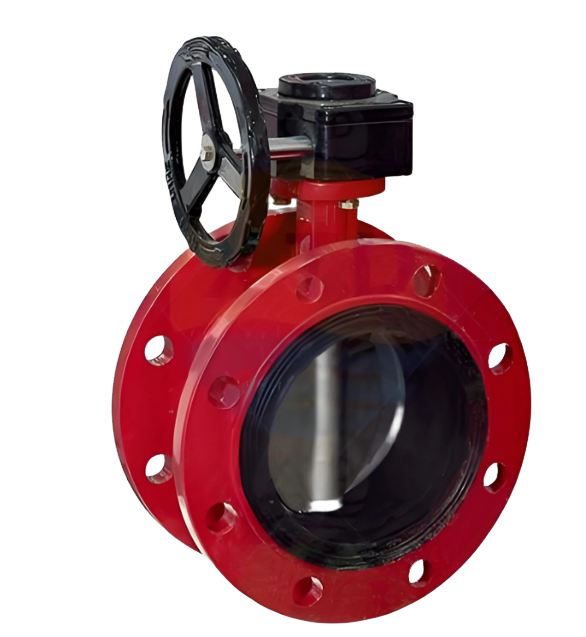

概述D341X法兰消防蝶阀是一种采用法兰连接，通过涡轮蜗杆传动机构驱动蝶板做90°旋转以实现启闭和流量调节的阀门。阀体采用中线或偏心设计（通常为中线结构），使得蝶板密封面与阀座均匀接触，利用整体包覆橡胶或衬胶阀座（材质多为EPDM、NBR等耐老化弹性体）受压变形，形成可靠的双向密封。涡轮传动装置（蜗轮箱）将手动操作扭矩放大，实现大口径阀门的轻便启闭，并具备自锁功能，可稳定保持蝶板在任意开度位置。该阀门因结构紧凑、流阻小、密封可靠，广泛用于消防水系统、水处理、给排水及暖通空调等领域的流体管路控制。D341X法兰消防蝶阀产品图 特点1. 涡轮传动，操作省力：采用精密蜗轮蜗杆减速机构，输出扭矩大，启闭轻便省力，尤其适用于DN200以上口径的手动操作场合，并具备机械自锁功能，可防止蝶板因介质冲击而移位。2. 结构紧凑，流量特性好：中线对称设计，结构长度短，占用空间小。全开时蝶板对介质流阻小，流道近似管道内径，压力损失低。3. 双向密封，性能可靠：阀座通常采用整体橡胶或复合软密封结构，与蝶板边缘精密贴合。通过蝶板转动压紧密封圈，可实现双向零泄漏密封，关闭时密封性能优异。4. 耐腐蚀，寿命长：阀体内外表面可采用环氧树脂喷涂等防腐处理，关键部件如阀杆、蜗轮采用不锈钢或铜合金材质，耐腐蚀性能好，适用于多种水质及轻度腐蚀性介质。5. 法兰连接，安装稳固：采用标准法兰连接，与管道法兰对接方便，连接强度高，密封可靠，便于在现有管路上安装与拆卸。6. 多功能与可扩展性：涡轮驱动头通常可方便地拆卸并更换为电动、气动执行机构，实现远程自动控制，满足自动化管线需求。

概述D81X手动沟槽软密封蝶阀是一种通过圆盘形蝶板绕其固定轴（阀杆）旋转来开启、关闭和调节流体通道的阀门。其阀杆轴线位于蝶板密封面中心与管道通道中心线相交的“中线”位置，蝶板两侧对称。阀门采用沟槽连接方式，即阀体两端无法兰，而是在阀体外圆上车有标准沟槽，通过配套的卡箍（俗称“哈夫夹”）将阀门与沟槽式管道进行刚性锁紧连接，无需焊接或法兰螺栓，安装快捷且对中方便。蝶板密封圈通常采用EPDM（三元乙丙橡胶） 等弹性材料，直接硫化或镶嵌在蝶板或阀体上，启闭时依靠蝶板的旋转挤压变形实现零泄漏密封。该阀门通过手动蜗轮或手柄驱动阀杆旋转90°或更小角度，即可快速控制水、消防泡沫混合液等非腐蚀性流体的通断与流量，广泛应用于建筑消防、给排水、空调循环水及工业冷却水等管路系统。D81X手动沟槽软密封蝶阀产品图 特点1. D81X手动沟槽软密封蝶阀安装维护便捷D81X手动沟槽软密封蝶阀：采用沟槽卡箍连接方式，无需焊接或法兰螺栓，仅需机械组装即可完成管路连接，安装速度比传统法兰连接提高数倍。卡箍连接所占空间约为法兰的70%，螺栓数量少，特别适用于空间狭窄或禁火工况的安装现场。整体结构简单，零部件少，拆卸与更换容易，维护成本经济。2. D81X手动沟槽软密封蝶阀结构紧凑轻巧D81X手动沟槽软密封蝶阀：阀体采用球墨铸铁（QT450-10）制造，具有强度高、重量轻的特点。对夹式沟槽结构设计使得阀门体积小、结构长度短，相比同口径法兰蝶阀重量大幅减轻，适合做成大口径阀门，便于运输和安装。3. D81X手动沟槽软密封蝶阀启闭迅速轻便D81X手动沟槽软密封蝶阀：蝶板旋转90°即可完成全开或全关，操作简单快捷。采用中线密封结构设计，操作扭矩小，启闭轻巧省力，手柄带有开关定位自锁功能，可实现全开-半开-关闭等状态的锁定，避免误操作。4. D81X手动沟槽软密封蝶阀密封性能可靠D81X手动沟槽软密封蝶阀：采用高弹性EPDM橡胶阀座，含胶率高达50%，拉伸强度16.1MPa。独特的C型橡胶密封圈设计实现三重密封效果，经仿真启闭实验1万次以上仍保持无泄漏。阀门采用双向密封设计，安装时无需考虑介质流动方向，使用灵活。5. D81X手动沟槽软密封蝶阀流体阻力小D81X手动沟槽软密封蝶阀：启闭件蝶板设计成直线型，全开时蝶板与流体方向一致，介质流道近似直通管。阀体通径与管道内径基本等径，蝶板对流体的阻挡很小，流量大而压力损失小。6. D81X手动沟槽软密封蝶阀防腐耐用性好D81X手动沟槽软密封蝶阀：阀体内腔及外表面采用无毒环氧树脂涂装，有效防止各种腐蚀性介质的腐蚀与冲蚀，经久耐用。阀轴采用防吹出设计，上端设有卡簧槽，防止阀轴使用过程中吹出，提高安全性。阀轴密封采用无油轴承与填料结合结构，实现自密封功能。7. D81X手动沟槽软密封蝶阀应用范围广泛D81X手动沟槽软密封蝶阀：阀体可采用球墨铸铁、不锈钢等多种材质，密封圈可选EPDM、NBR、硅橡胶等不同材质。公称压力涵盖PN10、PN16等级别，适用介质包括水、消防泡沫混合液、油品、空气等，广泛应用于给排水、消防、空调、燃气、石油、化工、水处理、市政、造船等管道工程领域。

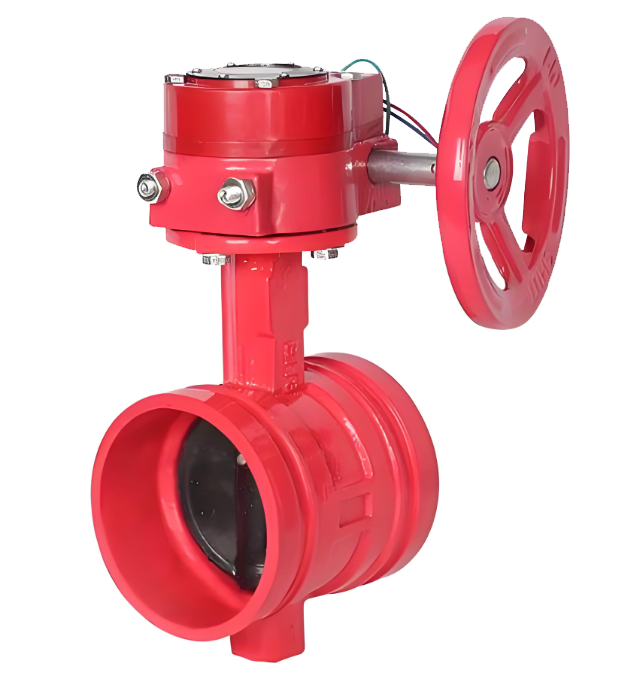

概述D381X涡轮沟槽信号蝶阀是一种采用蜗轮蜗杆传动的沟槽连接信号阀门。其阀体为球墨铸铁，蝶板采用整体包覆橡胶设计，通过蜗轮减速机构驱动阀杆旋转90°，实现阀门的启闭。阀门上集成了微动开关式信号装置，当凸轮随蜗轮转动至预定位置时，会触动信号装置上的触头，从而输出“通”或“断”的电信号，以显示并反馈蝶阀的启闭状态。该阀门主要通过沟槽式卡箍与管路连接，安装时无需焊接，特别适用于消防喷淋系统等需要对阀门状态进行远程监控的场合。D381X涡轮沟槽信号蝶阀产品图 特点1.体积小巧，安装便捷：结构简单紧凑，体积小、重量轻，可在管道任意位置安装。采用沟槽卡箍连接，无需焊接和二次镀锌，安装速度比法兰连接快，综合安装成本可节省30-50%。2.操作省力，启闭迅速：通过蜗轮蜗杆传动，操作扭矩小，仅需旋转90°即可快速完成阀门的启闭，省力轻巧。3.信号反馈，稳定可靠：内置微动开关式信号装置，可随阀门启闭输出稳定的“通/断”电信号，实现对阀门状态的远程监控。传感器寿命长，信号传输稳定。4.密封优良，寿命长久：采用高弹性EPDM橡胶阀座或蝶板整体包胶，密封可靠，可实现气体试验零泄漏。启闭试验次数可达数万次，使用寿命长。5.调节性好，双向流通：阀门流量特性趋于直线，具有良好的流量调节性能。安装时可不考虑管路介质流动方向，允许双向流动。6.适应性强，经久耐用：阀体采用球墨铸铁（QT450）材质，外覆粉末环氧树脂涂装，具有良好的抗腐蚀能力。适用于水、泡沫混合液等多种介质，适用温度范围为0°C-80°C。

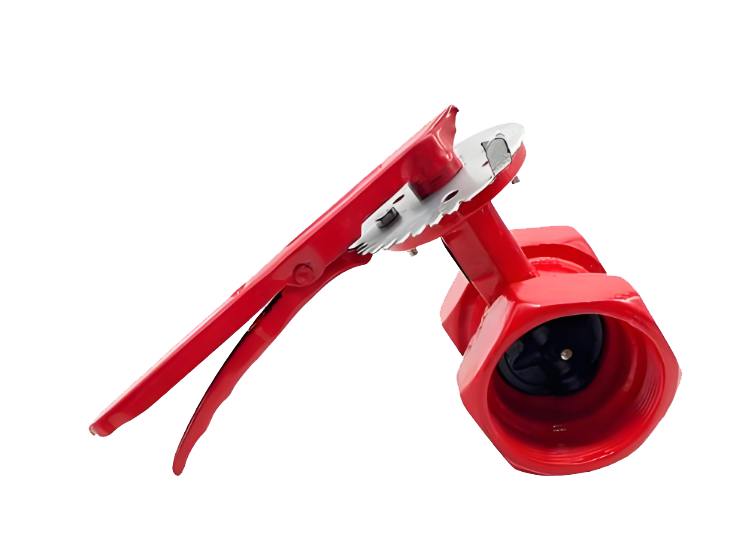

概述D11X内螺纹蝶阀依靠蝶板绕固定轴旋转，实现流体的开启、关闭与调节。采用中线对称结构，阀杆置于蝶板与管道中心交汇处。连接方式为沟槽式，阀体两端开有标准沟槽，通过卡箍锁紧连接，免焊接、免法兰，安装快速且对中简便。密封圈多采用EPDM等弹性材料，硫化或镶嵌于蝶板/阀体上，利用旋转挤压变形实现零泄漏。阀门通过手柄或蜗轮驱动，旋转90°即可快速控制水、消防泡沫等非腐蚀性介质，广泛用于消防、给排水、空调及工业冷却水管路。D11X内螺纹蝶阀产品图 特点1. 安装维护便捷：内螺纹连接，可直接旋入管道，无需法兰焊接。安装空间小、螺栓用量少，特别适合狭窄或禁火现场。结构简单、零件少，拆卸维护成本低。2. 结构紧凑轻巧：阀体为球墨铸铁（QT450-10），强度高、重量轻。螺纹端设计使阀体体积小、结构长度短，比同口径法兰蝶阀轻便，易于运输和安装。3. 启闭迅速轻便：旋转90°即可全开或全关，操作简单。中线密封结构扭矩小，启闭省力；手柄带自锁定位，可锁定全开、半开、关闭状态，防止误操作。4. 密封性能可靠：高弹性EPDM阀座（含胶率50%、拉伸强度16.1MPa），C型橡胶圈实现三重密封，1万次启闭后仍无泄漏。双向密封设计，安装无需考虑介质流向。5. 流体阻力小：蝶板为直线型，全开时与流体方向一致，流道近似直通管。通径与管道基本等径，阻挡小、流量大、压力损失低。6. 防腐耐用性好：内外表面无毒环氧树脂涂装，耐腐蚀、耐冲蚀。阀轴防吹出设计（带卡簧槽），安全性高；轴密封采用无油轴承与填料结合，实现自密封。7. 应用范围广泛：阀体可选球墨铸铁、不锈钢等，密封圈可选EPDM、NBR、硅橡胶等。适用于水、消防泡沫、油品、空气等介质，覆盖给排水、消防、空调、化工、市政、造船等领域。
