800X压差(旁通)阀

型号：800X-10/800X-16/800X-25/800X-10Q/800X-16Q/800X-25Q/800X-10P/800X-16P/800X-25P/800X-10T/800X-16T/800X-25T
规格：DN50~DN600
适用温度：≤80℃
适用介质：水、类似于水的介质。

压力：PN10~PN25
连接方式：法兰
驱动方式：弹簧、自动
材质：铸铁、不锈钢、铜

立即咨询

x

添加二维码为您服务！

x

产品特性
结构性能
外形尺寸

产品简介

本单位生产的压差（旁通）阀主要应用于空调系统供/回水之间，保证供/回水之间的压差于一固定位，提高系统能量的利用率、降低噪音、以及防止过大压差对系统设备的损坏，其主要由主阀及压差向导阀组成。

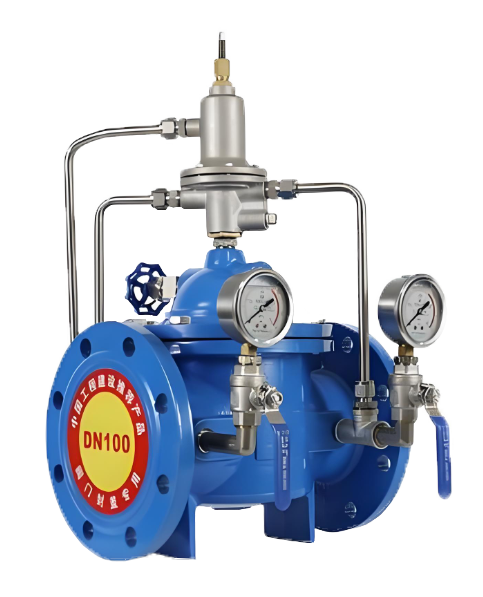

800X压差(旁通)阀产品图

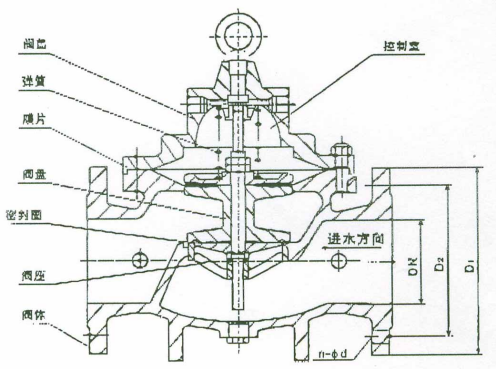

800X压差(旁通)阀结构图

零部件材料表

零件名称	材质
阀盖	铜、不锈钢
弹簧	不锈钢
膜片	强化橡胶
阀盘	铜、不锈钢
密封圈	强化橡胶
阀座	铜、不锈钢
阀体	铜，不锈钢

技术参数

公称通径：DN50～600mm 密封试验：1.1倍的公称压力

公称压力;1.0/1.6Mpa 壳体试验：1.5倍的公称压力

工作温度：0℃～80℃

800X压差(旁通)阀外形尺寸图

800X压差(旁通)阀外形尺寸表

公称压力DN	D1			D2			n-фd			L	H
	1.0MPa		1.6MPa	1.0MPa	1.6MPa		1.0MPa	1.6MPa
50	165			125			4-19			230	395
65	185			145			4-19			250	405
80	200			160			8-19			270	430
100	220			180			8-19			320	510
125	250			210			8-19			370	560
150	285			240			8-23			410	585
200	340			295			8-23		12-23	480	675
250	395	405		350		355	12-23		12-28	580	730
300	445	460		400		410	12-23		12-28	690	760
350	505	520		460		470	16-23		16-28	780	840
400	565	580		515		525	16-28		16-31	860	910
450	615	640		565		585	20-28		20-31	910	910
500	670	715		620		650	20-28		20-34	980	750
600	780	840		725		770	20-31		20-37	1100	850
