用途

多功能水泵控制阀主要用途是安装在高层建筑给水系统以及其它给水系统的水泵出口管道上，防止介质倒流，防止水锤及水击现象的产生，一阀兼具电动阀，逆止阀和水锤消除器三种功能，可有效地提高供水系统的安全可靠性,符合给水工程设备机械化和自动化的要求。

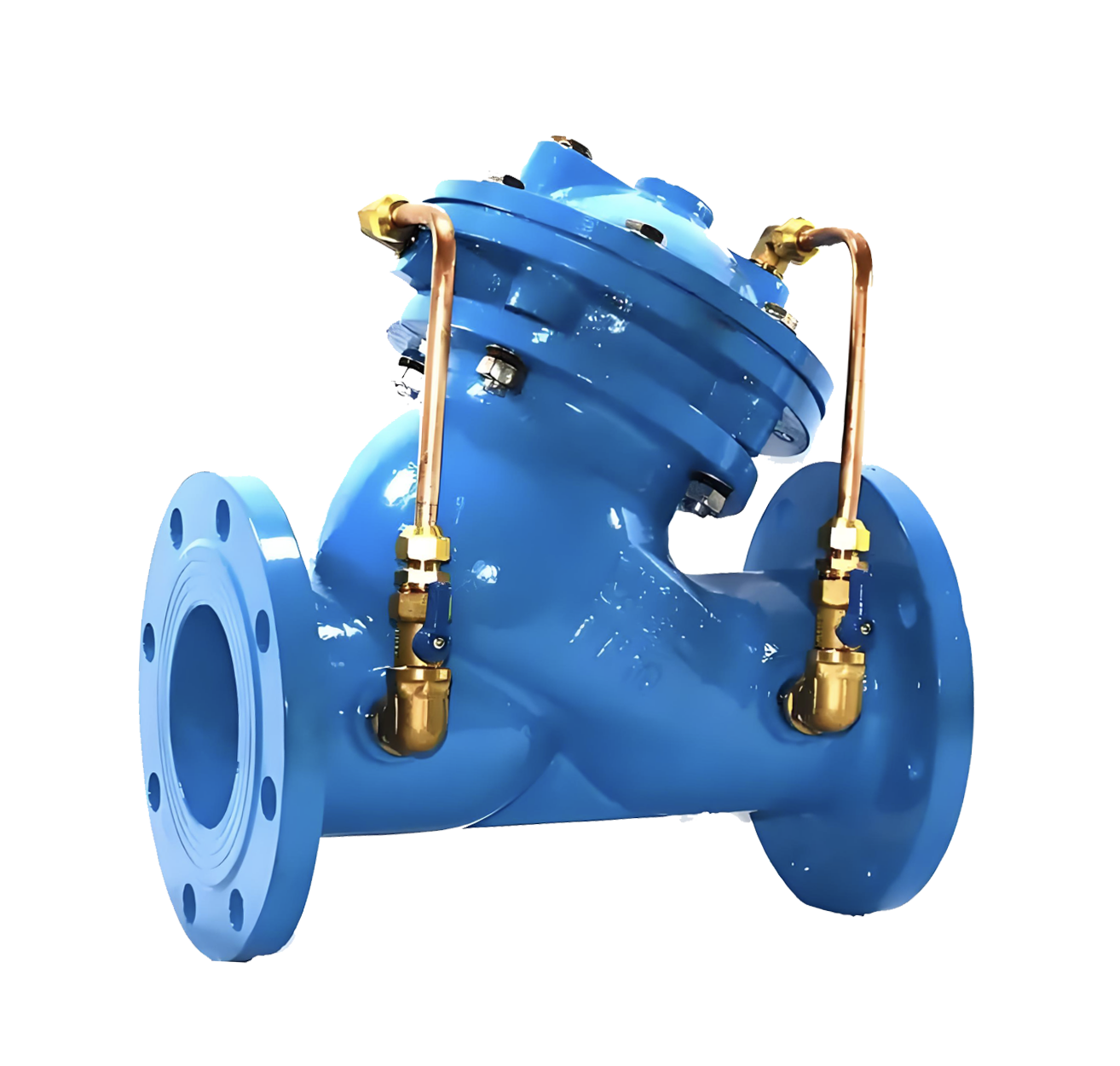

JD745X 多功能水泵控制阀产品图

特点

1、消除水锤效果好。将缓开、速闭、缓闭消除水锤的技术原理一体化，防止开泵水锤和停泵水锤的产生。

2、操作方便。只需操作水泵电机启闭按钮，阀门即按照水泵操作规程实现自动开闭。

3、节能效果好。阀体采用了流线型直流式设计，压力损失小，流量大，且体积小，重量轻。

4、阀门采用双室传动机构，分成两个不同的压力室，其特点是：平稳地止水关闭，而不产生压力波动。另外，整个传动机构可作为一个整体拆卸，而不用拆掉隔膜，从而便于检查。

工作原理

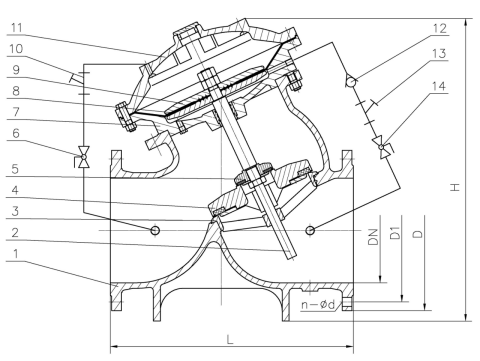

多功能水泵控制阀主要由主阀和导管控制系统组成。（参看结构图）主阀由阀体、阀盖、阀杆、大小阀瓣及膜片、膜片压板等组成。其中上、中阀盖、阀杆、膜片、膜片压板及小阀瓣连接为一个整体，膜片将它分成两个不同的压力室称双室传动机构。大阀瓣在阀杆上可上下滑动。导管控制系统由球阀、微止回阀、过虑器及管路等组成。导管控制系统一部分连通主阀进口与控制室下腔，另一部分连通主阀出口与控制室上腔。出厂前阀门处于关闭状态。

当水泵启动时，主阀进口压力升高，压力水通过球阀（14）、过虑器（13）、微止回阀（12）进入控制室下腔，推动膜片压板上行，带动小阀瓣开启，大阀瓣在水流的推动下与小阀瓣同时开启，完成开阀。同时，控制室上腔的水经过虑器（10）、球阀（6）流到主阀出口。由于微止回阀（12）的节流作用，小阀瓣的开启速度较慢，能保证主阀的开启时间大于水泵电机的启动时间，实现轻载启泵，避免因开阀速度过快而产生开泵水锤。

当水泵关闭时，主阀进口压力低于出口压力，大阀瓣在重力的作用下，迅速落下关闭，截断约90％的水流。同时，主阀出口的压力水进入控制室上腔，推动膜片压板下行，使小阀瓣关闭，最终实现主阀的完全关闭。通过调节主阀出口端球阀（6）的开度，可控制膜片压板的下行速度，实现小阀瓣的缓闭，有效地消除停泵水锤。
