F745X型遥控浮球阀

型号：F745X-10/F745X-16/F745X-25/F745X-10Q/F745X-16Q/F745X-25Q/F745X-10P/F745X-16P/F745X-25P/F745X-10T/F745X-16T/F745X-25T
规格：DN50~DN1000
适用温度：≤80℃
适用介质：水、类似于水的介质。

压力：PN10~PN25
连接方式：法兰
驱动方式：弹簧、自动
材质：铸铁、铸钢、不锈钢、铜

立即咨询

x

添加二维码为您服务！

x

产品特性
结构性能
外形尺寸

用途

本单位生产的F745X型遥控浮球阀，主要用途是安装在工况企业、民用建筑中各种水池、水塔的进水管道中，当水池达到预设定水位时，阀门自动关闭；当水位下降时，阀门自动开启补水。

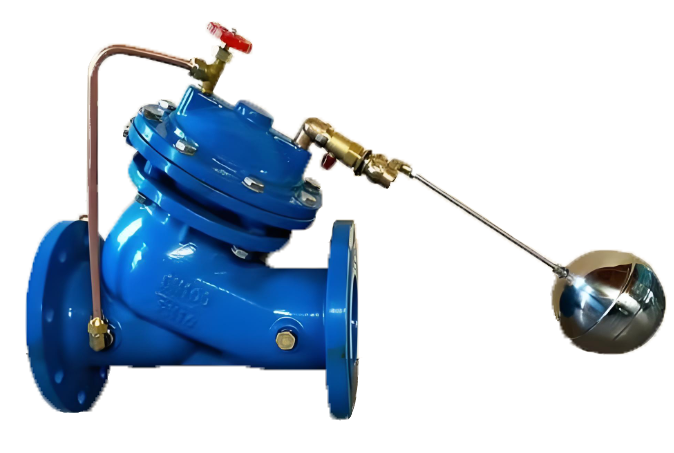

F745X型遥控浮球阀阀产品图

特点

1.关闭严密可靠，采用牢固的橡胶密封环密封，利用液压控制原理，使滑盘关闭力与时水压力成正比，密封可靠性高。

2.过流量大。阀体采用全通道流线型设计，流体阻力小，流量大。

3.使用维护方便。主阀安装在水池外面，调试检查方便，维修简单。

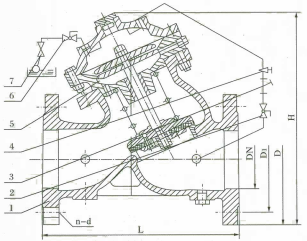

F745X型遥控浮球阀结构图

零部件材料表

编号	零件名称	材质
1	阀体	铸铁、铸钢、不锈钢
2	小球阀	铜、不锈钢
3	过滤器	不锈钢
4	针型阀	铜
5	活塞	不锈钢
6	小球阀	铜、不锈钢
7	小浮球阀	铜、不锈钢

主要技术参数

公称压力（MPa）	壳体试验压力（MPa）	密封试验压力（MPa）	最低动作压力（MPa）	缓闭时间（S）	适用介质	介质温度（℃）
1.0	1.5	1.1	≥0.04	3～60(可调)	水	0～80
1.6	2.4	1.76
2.5	3.75	2.75

F745X型遥控浮球阀外形尺寸图

F745X型遥控浮球阀外形尺寸表

公称通径DN(mm)	L	H	D			D1			n-d
公称通径DN(mm)	L	H	1.0MPa	1.6MPa	2.5MPa	1.0MPa	1.6MPa	2.5MPa	1.0MPa	1.6MPa	2.5MPa
50	205	320	165	165	165	125	125	125	4-18	4-18	4-18
65	215	367	185	185	185	145	145	145	4-18	4-18	8-18
80	250	400	200	200	200	160	160	160	8-18	8-18	8-18
100	320	452	220	220	235	180	180	190	8-18	8-18	8-22
125	365	522	250	250	270	210	210	220	8-18	8-18	8-26
150	415	592	285	285	300	240	240	250	8-22	8-22	8-26
200	500	696	340	340	360	295	295	310	8-22	12-22	12-26
250	600	810	395	405	425	350	355	370	12-22	12-26	12-30
300	680	945	445	460	485	400	410	430	12-22	12-26	16-30
350	780	1200	505	520	555	460	470	490	16-22	16-26	16-33
400	860	1230	565	580	620	515	525	550	16-26	16-30	16-36
450	920	1230	615	640	670	565	585	600	20-26	20-30	20-36
500	980	1270	670	715	730	620	650	660	20-26	20-33	20-36
600	1100	1600	780	840		725	770		20-30	20-36
700	1450	1750	895	910		840	840		24-30	24-36
800	1560	1900	1015	1025		950	950		24-33	24-39
900	1800	2100	1115			1050			28-33
1000	2000	2400	1230			1160			28-36
