概述
PZ643W气动对夹式刀型闸阀是一种采用气动执行器驱动的自动化切断阀门,专为控制浆液、粉体及含纤维杂质等苛刻介质而设计。其核心为一片带刃口的薄型闸板,可像刀一样切断流动介质。阀门采用对夹式连接,结构极为紧凑。字母“W”代表其阀体密封面由阀体材料直接加工而成,与闸板构成金属硬密封副,耐磨损。气动驱动使其能快速响应控制信号,实现远距离、高频次的自动化操作。本品广泛应用于矿山选矿、冶金排渣、造纸制浆、污水处理、化工、建材等行业的自动化生产线中。特别适用于控制矿浆、尾矿、煤粉、纸浆、污水、干灰、颗粒物料等固液或固气两相流介质,是实现流程自动化、提高生产效率、并能在恶劣工况下可靠工作的关键设备。

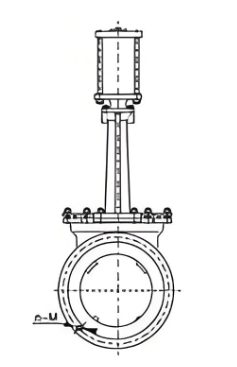

PZ643W气动对夹式刀型闸阀产品图
特点
1.气动快速驱动:配备单作用或双作用气缸执行器,利用压缩空气作为动力源,启闭迅速(通常只需数秒),反应灵敏,特别适合需要频繁开关或紧急切断的自动化流程控制。
2.刀锋式切断设计:闸板底部为锐利刃口,在关闭过程中能有效切断管道内的纤维、纸浆、颗粒等缠绕物或沉积物,确保关闭严密且不易卡塞。
3.金属硬密封(“W”型):阀体密封面与金属闸板(或堆焊合金)构成硬密封,耐磨、耐冲刷性能好,适用于带有细小颗粒的磨损性介质及较高温度工况。
4.超短对夹结构:采用对夹式连接,结构长度极短,体积小巧,重量轻,安装空间要求极低,能显著节省管道布置成本,尤其适合空间受限的安装场合。
5.自动化集成度高:气动执行器可便捷地安装电磁阀、限位开关、定位器等附件,轻松实现与PLC或DCS系统的集成,完成远程控制、状态反馈及比例调节。

PZ643W气动对夹式刀型闸阀产品图

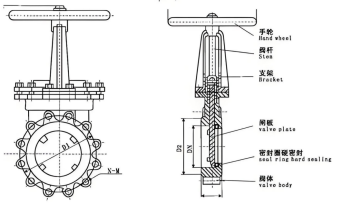

零部件名称材料 PZ643W Pneumatic Wafer-Type Knife Gate Valve Product Drawing
| 体、盖 Body、Bonnet | 闸板Disc | 阀杆Siem | 密封面 Sealing |
| 不锈钢、碳钢、灰铸铁 S.S、C.S、C.I | 碳钢、不锈钢 C.S、S.S | 不锈钢 S.S | 橡胶、四氟、不锈钢、硬质合金 Rubber 、PTFE、S.S、Carbide Alloy |
性能规范表
| 公称压力(MPa) Normal Pressure | 0.6、1.0、1.6 (150LB) |
| 壳体试验(MPa) Shell Test | 0.9、1.5、2.4 |
| 密封试验(MPa) Seal Teat | 0.66、1.1、1.8 |
| 工作温度 Working Temperation | ≤100℃ |
| 使用介质 Applicable Medium | 纸浆、污水、煤渣、灰渣 Mortar Mixture,Dregs with Water Proportion |
外形尺寸标准要求
1、阀门的结构长度按 GB13927的标准
2、连接法兰按 GB/T 17241.6的标准

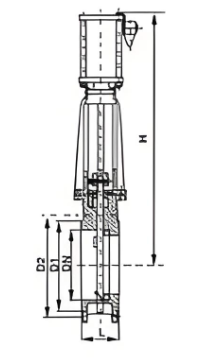

PZ643W气动对夹式刀型闸阀外形图
外形尺寸表Dimension Chart
| 公称压力PN(MPa)Nominal Pressure | 公称通径DNNominal Diameter | L | D₁ | D₂ | H | n-M |
| 1.0 | 50 | 43 | 90 | 110 | 335 | 4-M12 |
| 65 | 46 | 110 | 130 | 363 | 4-M12 | |
| 80 | 46 | 125 | 150 | 395 | 4-M16 | |
| 100 | 52 | 145 | 170 | 465 | 4-M16 | |
| 125 | 56 | 175 | 200 | 630 | 8-M16 | |
| 150 | 56 | 200 | 225 | 630 | 8-M16 | |
| 200 | 60 | 255 | 280 | 750 | 8-M16 | |
| 250 | 68 | 310 | 335 | 900 | 12-M16 | |
| 300 | 78 | 362 | 395 | 1120 | 12-M20 | |
| 350 | 78 | 412 | 445 | 1280 | 12-M20 | |
| 400 | 102 | 462 | 495 | 1450 | 16-M20 | |
| 450 | 114 | 518 | 550 | 1600 | 16-M20 | |
| 500 | 127 | 568 | 600 | 1600 | 16-M20 | |
| 600 | 154 | 670 | 705 | 2300 | 20-M22 | |
| 700 | 165 | 775 | 810 | 2500 | 24-M22 | |
| 800 | 190 | 860 | 920 | 2800 | 24-M27 | |
| 900 | 203 | 980 | 1020 | 3100 | 24-M27 | |
| 1000 | 216 | 1080 | 1120 | 3400 | 28-M27 | |
| 1200 | 254 | 1295 | 1340 | 3600 | 32-M30 |
| 公称压力PN(MPa)Nominal Pressure PN (MPa) | 公称通径DNNominal Diameter | L | D₁ | D₂ | H | n-M |
| 1.6 | 50 | 50 | 100 | 125 | 335 | 4-M15 |
| 65 | 50 | 120 | 145 | 363 | 4-M16 | |
| 80 | 50 | 135 | 160 | 395 | 4-M16 | |
| 100 | 50 | 155 | 180 | 465 | 8-M16 | |
| 125 | 50 | 185 | 210 | 530 | 8-M16 | |
| 150 | 60 | 210 | 240 | 630 | 8-M20 | |
| 200 | 60 | 265 | 295 | 750 | 8-M20 | |
| 250 | 70 | 320 | 350 | 900 | 12-M20 | |
| 300 | 80 | 368 | 400 | 1120 | 12-M20 | |
| 350 | 90 | 428 | 460 | 1260 | 16-M20 | |
| 400 | 100 | 482 | 515 | 1450 | 16-M22 | |
| 450 | 120 | 532 | 565 | 1600 | 20-M22 | |
| 500 | 130 | 585 | 620 | 1800 | 20-M22 | |
| 600 | 140 | 685 | 725 | 2300 | 20-M27 | |
| 700 | 165 | 800 | 840 | 2600 | 24-M27 | |
| 800 | 190 | 898 | 950 | 2800 | 24-M30 | |
| 900 | 203 | 1005 | 1050 | 3100 | 28-M30 | |
| 1000 | 216 | 1115 | 1160 | 3400 | 28-M30 | |
| 1200 | 254 | 1325 | 1380 | 3600 | 32-M36 |
