概述 PZ73X插板式刀闸阀是一种结构紧凑、专用于切断或隔离含固体颗粒、纤维及浆料等苛刻介质的阀门。其核心部件为一片锋利的刀型闸板，可像“插板”一样在关闭时切入并切断流动的介质，有效防止堵塞。该阀门采用对夹式连接，结构长度极短，重量轻。其“X”特性代表其闸板或阀座通常采用橡胶等弹性材料进行软密封，在实现强力切断的同时确保密封的严密性。本品广泛应用于矿山、冶金、造纸、污水处理、煤炭、化工、食品等行业，是处理矿浆、尾矿、纸浆、污水、渣浆、谷物及干燥粉末等介质的管道系统中的理想切断设备。其出色的抗堵塞与严密密封特性，使其在苛刻的固液两相流工况中成为保障流程畅通的关键部件。PZ73X插板式刀闸阀产品图特点1.超短结构长度：采用对夹式设计，结构长度极短，体积小巧，重量轻，便于安装且在空间受限的管路上优势显著，能有效节省安装成本。2.刀锋式切断设计：闸板底部设计为锐利刃口，在关闭过程中能轻松切断纤维、纸浆、颗粒等缠绕物或沉积物，流通顺畅，无堵塞之忧。3.软密封零泄漏：密封副采用橡胶等弹性材料，形成软密封。密封性能优异，可实现双向气泡级密封，尤其适合对密封要求高的环保与流程工业。4.耐磨耐腐蚀：与介质接触的主要部件可采用不锈钢或表面进行硬化处理，阀座也可设计为可更换式，显著提高了阀门在磨损和腐蚀性工况下的使用寿命。5.操作轻便灵活：由于结构轻巧且闸板运动为直线升降，手动操作时所需扭矩小，启闭迅速。亦可便捷地适配气动、电动执行器实现自动化控制。

概述 PZ573H伞齿轮刀闸阀是一种采用伞齿轮传动、专为处理浆液、纤维及固体颗粒介质而设计的切断阀门。其核心部件为一片锋利的闸板（刀片），能够凭借锐利的刃口有效切断并刮除管道内的纤维状物质与沉积物，防止堵塞。伞齿轮机构的引入，将操作手柄的较小输入力转换为巨大的输出扭矩，使得大口径阀门的启闭变得省力高效，特别适用于高压差或需要强力切断的工况。本品广泛应用于造纸、污水处理、矿山、冶金、煤炭、化工等行业，是处理纸浆、尾矿、煤水混合物、污水、渣浆等含有固体颗粒和纤维性介质管道的理想切断设备。其强大的切断与抗堵塞能力，使其在苛刻的工段中成为保障流程畅通的关键设备。PZ573H伞齿轮刀闸阀产品图特点：1.伞齿轮传动：采用伞齿轮角传动机构，具有显著的省力增矩效果，使得操作大口径阀门更为轻松，并可根据需要延伸轴杆，实现远程操作。2.刀口式闸板：闸板底部设计为锐利的刃口结构，在关闭过程中能够轻松切断管道内的纸浆、木屑、纤维等缠绕物，确保阀门关严且不卡塞。3.短结构长度：阀体结构紧凑，整体长度短，重量相对较轻，便于在狭窄空间安装，能有效节省管路布置成本。4.耐磨耐蚀密封：密封副通常采用耐磨合金或不锈钢材料，并辅以特殊的表面处理，阀座也可设计为可调节或可更换形式，显著延长阀门在恶劣工况下的使用寿命。5.多种驱动方式：在伞齿轮操作机构的基础上，可便捷地适配电动、气动或液动执行器，轻松实现阀门的自动化控制和远程集中操控。

概述PZL73H链轮凸耳式刀闸阀是一种结合了链轮传动和凸耳对夹式连接的专用刀型闸阀。其核心部件为一片锋利的刀型闸板，能够有效切断并刮除管道内的浆液、纤维及固体颗粒。凸耳式设计使其安装拆卸极为便捷，特别适用于需要频繁维护或空间受限的管路系统。链轮传动机构则提供了显著的省力效果，使操作人员能够在地面上轻松控制位于高处或难以接近位置的阀门。广泛应用于 矿山、冶金、造纸、污水处理、煤炭、化工、建材 等行业，尤其适用于以下工况：矿浆、尾矿、煤泥、纸浆、污泥 等含固体颗粒或纤维介质的管道截断；空间受限或需频繁拆卸维护 的管路系统；手动操作困难的大口径阀门，需借助链轮实现省力控制。PZL73H链轮凸耳式刀闸阀产品图 特点1. 链轮传动，操作省力：采用链轮减速机构，能将较小的输入力转换为巨大的输出扭矩，使得大口径阀门的启闭变得轻松省力，并实现远距离操作。2. 凸耳对夹连接：阀体两侧带有凸耳，采用对夹式连接，通过螺栓贯穿凸耳孔与管道法兰固定。此结构使阀门安装、拆卸和维修都非常方便，尤其适合在紧凑空间使用。3. 刀口式设计，切断性强：闸板底部设计为锐利刃口，在关闭过程中能轻松切断缠绕的纤维、纸浆及固体杂质，有效防止阀门卡塞，密封可靠。 4. 结构紧凑，重量轻：整体设计短而精悍，重量远低于同规格的法兰连接闸阀，能有效减少管道支撑负担并节省安装空间。5. 耐磨密封与长寿命：密封副通常采用耐磨合金或不锈钢材料，阀座可设计为可更换式，显著提高了阀门在磨损性介质工况下的使用寿命。

概述 PZ643TC气动陶瓷耐磨刀闸阀是一款专为应对极端磨损工况而设计的高性能自动化阀门。它采用气动执行器驱动，通过带有锋利刃口的闸板垂直升降来切断或开启介质流。其核心亮点在于关键过流部件（如闸板、阀座、阀体内衬）采用高科技结构陶瓷（如氧化铝、碳化硅等） 制造，字母“TC”即代表“陶瓷”。对夹式连接使其结构极其紧凑，专为处理高硬度、强磨损的浆料及粉体介质而优化。本品是处理高磨损、强腐蚀性介质的终极解决方案，主要应用于火力发电厂除灰系统、煤炭行业的煤粉与水煤浆输送、矿山选矿的尾矿与精矿管道、钢铁厂除尘系统、化工行业的高硬度催化剂及颗粒物料等极端苛刻的流程中。是保障此类高磨损系统长期、稳定、低维护运行的核心设备。PZ643TC气动陶瓷耐磨刀闸阀产品图特点：1.极致耐磨陶瓷内件：所有与介质接触的关键部件均采用超高硬度、高耐磨性的工程陶瓷材料，其耐磨性是传统金属的数十倍乃至百倍以上，阀门使用寿命得到革命性延长。2. 气动快速自动化：配备高性能气动执行器，启闭动作迅速、力矩输出稳定，可完美接入自动化控制系统，实现远距离、高频次的精准控制与快速切断。3. 刀锋设计，防堵防卡：陶瓷闸板同样具备锋利的刃口，能轻松切断高浓度、高硬度的浆料及纤维，其超光滑的陶瓷表面也极大降低了物料粘附与堵塞的风险。4. 超强耐腐蚀性：陶瓷材料化学性质极其稳定，对大多数酸、碱、盐等腐蚀性介质具有优异的抵抗能力，适用于兼具磨损与腐蚀的恶劣工况。5. 紧凑对夹式结构：采用对夹连接，结构长度短，重量相对轻，安装空间要求小，便于在复杂的管道系统中进行集成布置。

概述 PZ643W气动对夹式刀型闸阀是一种采用气动执行器驱动的自动化切断阀门，专为控制浆液、粉体及含纤维杂质等苛刻介质而设计。其核心为一片带刃口的薄型闸板，可像刀一样切断流动介质。阀门采用对夹式连接，结构极为紧凑。字母“W”代表其阀体密封面由阀体材料直接加工而成，与闸板构成金属硬密封副，耐磨损。气动驱动使其能快速响应控制信号，实现远距离、高频次的自动化操作。本品广泛应用于矿山选矿、冶金排渣、造纸制浆、污水处理、化工、建材等行业的自动化生产线中。特别适用于控制矿浆、尾矿、煤粉、纸浆、污水、干灰、颗粒物料等固液或固气两相流介质，是实现流程自动化、提高生产效率、并能在恶劣工况下可靠工作的关键设备。PZ643W气动对夹式刀型闸阀产品图特点1.气动快速驱动：配备单作用或双作用气缸执行器，利用压缩空气作为动力源，启闭迅速（通常只需数秒），反应灵敏，特别适合需要频繁开关或紧急切断的自动化流程控制。2.刀锋式切断设计：闸板底部为锐利刃口，在关闭过程中能有效切断管道内的纤维、纸浆、颗粒等缠绕物或沉积物，确保关闭严密且不易卡塞。3.金属硬密封（“W”型）：阀体密封面与金属闸板（或堆焊合金）构成硬密封，耐磨、耐冲刷性能好，适用于带有细小颗粒的磨损性介质及较高温度工况。4.超短对夹结构：采用对夹式连接，结构长度极短，体积小巧，重量轻，安装空间要求极低，能显著节省管道布置成本，尤其适合空间受限的安装场合。5.自动化集成度高：气动执行器可便捷地安装电磁阀、限位开关、定位器等附件，轻松实现与PLC或DCS系统的集成，完成远程控制、状态反馈及比例调节。

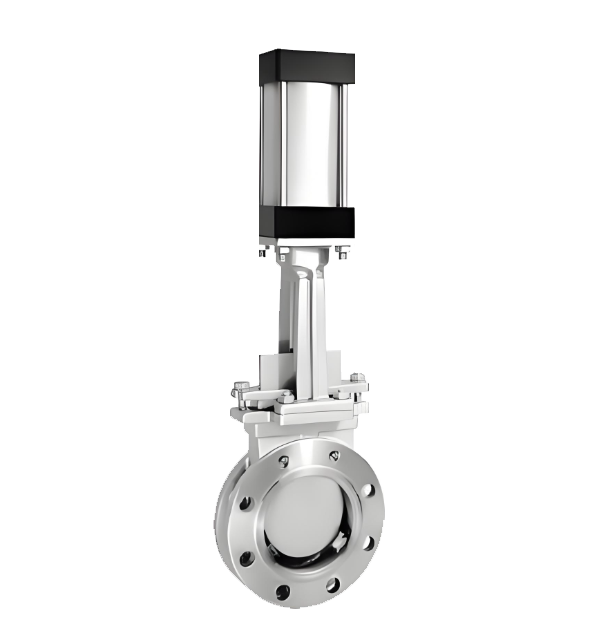

PZ673气动刀型闸阀是一种由气动执行机构与超薄型刀形闸阀阀体组合而成的工业自动化执行单元。该阀门利用压缩空气作为动力源，驱动气缸活塞带动刀板作上下往复运动，从而实现对管路介质的开启或切断。其核心设计在于底部带有锋利刃口的刀板，在关闭瞬间能有效切断介质中的纤维、纸浆、木浆以及杂质，防止阀门卡阻。型号中的H、X、F分别代表硬密封、橡胶软密封及氟塑料密封，以满足不同温压及腐蚀性工况的需求。该阀门凭借其结构短、重量轻、流阻小等优点，广泛应用于造纸、矿山、选煤、化工及污水处理等含有颗粒或纤维介质的严苛管网系统。PZ673气动刀型闸阀产品图特点1.超短结构长度节省空间:采用对夹式薄型结构设计，整体尺寸和重量显著低于传统闸阀。这不仅节省了大量的安装空间，更减轻了管路系统的机械载荷，降低了工程综合支承成本。2.刀刃式闸板实现强力剪切:闸板底部经过精密机加工成楔形刃口，在关闭过程中具备极强的剪切作用，能轻易切断粘稠介质中的杂质和纤维，有效杜绝了阀门关不严或卡死的风险。3.全通径设计与低流阻性能:阀门在全开状态下，流道截面积与管道完全一致，流体阻力系数极低。这种结构不仅能防止介质沉积结垢，更能显著降低系统泵送能耗，具备优异的节能表现。4.强劲稳定的气动执行机构:配备高性能气动活塞气缸，输出推力大且启闭迅速。可根据工况配置电磁阀和限位开关，实现远程自动控制，并支持故障安全位的预设功能（如失气自动关）。5.多样化的密封配置方案:提供H（金属硬密封，耐温耐磨）、X（优质橡胶，密封严密）及F（聚四氟乙烯，强防腐）三种密封面材质。科学的密封座设计确保了在正反两个压力方向下均有良好的表现。6.坚固耐磨的阀内件材质:阀体及内件可选铸钢、不锈钢或耐磨合金材质。闸板表面通常经过硬铬电镀或氮化处理，显著提升了表面硬度和耐冲蚀性，保证了长周期的稳定运行。7.模块化结构便于快速运维:整体结构简单，易损件极少。执行机构与阀体连接方式标准化，在无需拆卸管路的情况下即可通过侧向开口进行填料及密封圈的在线检查与更换。8.本质安全与防爆属性:利用洁净压缩空气驱动，不涉及电火花风险，具备天然的本质安全特性。特别适用于粉尘密集、易燃易爆或对安全性有极高要求的恶劣工业环境。

ZZJ气动浆液阀是一种利用气动执行机构驱动的轻型切断类阀门，专门针对矿山、造纸、选煤、城市污水及化工生产中含有纤维、固体颗粒或粘稠浆料的介质而设计。该阀门采用刀刃式结构原理，其核心部件刀板在执行机构的推力下作垂直往复运动。通过刀板底部的锋利刃口，阀门在关闭瞬间能够有效剪断介质中的杂质并压紧密封座，从而实现管路的严密关断。ZZJ系列凭借其短结构、流阻系数小、防堵塞能力强及易于自动化控制等显著优点，成为现代工业流体输送系统中处理恶劣介质环境的关键执行设备。ZZJ气动浆液阀产品图 特点1.卓越的剪切与抗卡阻性能:闸板底部经过精密机加工成楔形刃口，在关闭过程中具备极强的剪切作用，能轻易切断浆液中的纤维和结晶体，彻底解决了传统闸阀容易卡死和密封面受损的问题。2.超短结构长度节省空间:采用对夹式或窄型法兰设计，整体尺寸和重量显著低于普通闸阀。这不仅节省了安装空间，更大幅减轻了管路系统的机械载荷，降低了支承成本。3.全通径流道与低流阻:阀门全开时，流道截面积与管道完全一致，介质直通无阻。这种设计最大程度降低了压力损失，并有效防止介质在阀腔内积聚结垢，节能效果显著。4.强劲稳定的气动驱动:配备高性能气动活塞气缸，输出推力大且启闭迅速。可便捷加装电磁阀和限位开关，轻松接入PLC或DCS自控系统，实现远程自动化程序控制。5.本质安全与防爆属性:利用洁净压缩空气作为动力源，不涉及任何电火花风险，具备天然的本质安全特性，特别适用于粉尘密集或易燃易爆的恶劣工业现场。6.多样化的密封材质配置:根据工况可选用耐磨橡胶软密封或堆焊硬质合金硬密封。密封副具备优异的抗冲蚀能力，确保在处理矿渣、煤浆等高磨损介质时维持长寿命。7.精密的导向与对中性:阀体内部设有精确的闸板导向槽，确保刀板在启闭过程中位置准确且受力均匀，有效避免了由于流体冲击导致的偏磨泄漏。8.模块化设计维护便捷:结构设计简洁，易损件极少。执行机构与阀体连接科学，在无需拆卸管路的情况下即可完成密封垫片或填料的在线检查与更换。
