H42F46衬氟升降式止回阀概述
H42F46衬氟升降式止回阀是一种专为强腐蚀性介质设计的特殊阀门,其阀体及内腔表面整体衬覆聚全氟乙丙烯(F46)等氟塑料层。阀门采用法兰连接和升降式结构,依靠阀瓣垂直运动实现单向截止。其工作原理为介质正向流动时顶起阀瓣开启,当介质停止或倒流时,阀瓣在自重及反向压力作用下自动关闭,密封面通常由耐蚀合金或氟塑料构成。该阀门利用氟塑料卓越的化学惰性,能够耐受绝大多数强酸、强碱、有机溶剂及各类混合腐蚀介质的侵蚀,广泛应用于化工、制药、冶金、电镀及环保等行业的腐蚀性介质管路系统,作为防止有害介质倒流的关键安全设备。

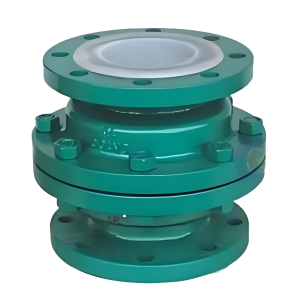

H42F46衬氟升降式止回阀产品图
H42F46衬氟升降式止回阀特点
1.卓越的耐腐蚀性能:阀体内腔及过流部件表面整体衬覆F46等氟塑料,对几乎所有浓度的酸、碱、盐及有机溶剂具有优异的耐腐蚀性,解决了金属阀门易被腐蚀的难题。
2.可靠的密封与安全性:针对腐蚀性介质优化的密封副设计,确保可靠的关闭密封性,有效防止危险介质倒流,保障上游设备与操作安全。
3.严格的安装要求:必须严格水平安装,确保阀杆垂直,以保证阀瓣能依靠重力自由回落。正确的安装方向是其正常工作的基础。
4.轻量化与抗粘附:氟塑料衬里层表面光滑致密,摩擦系数极低,不易粘附结晶或沉积介质,流阻小,且阀门整体相对轻便。
5.适用范围与局限性:工作温度与压力范围受氟塑料衬里性能限制(通常适用于-20℃至150℃,中低压范围)。不适用于含有硬质颗粒、高磨损及极高负压的工况,安装维护需防止损伤衬里层。

H42F46衬氟升降式止回阀结构图
零部件名称材料表
| 序 号NO. | 名称Name | 材料Material |
| 4 | 阀瓣disc | 铸钢,不锈钢,内衬Cast Steel, Stainless Steel Lined with FEP/PTFE) |
| 3 | 阀盖bonnet | 铸铁,铸钢,不锈钢,内衬Cast Iron, Cast Steel, Stainless Steel Lined with FEP/PTFE |
| 2 | 垫圈gasket | FEP(F46)、PCTFE(F3)、PTFE(F4) |
| 1 | 阀体body | 铸铁,铸钢,不锈钢,内衬Cast Iron, Cast Steel, Stainless Steel Lined with FEP/PTFE |
| 性能规范表Performance Specification | ||
| 公称压力Nominal Pressure | 1.0/1.6/2.5 | Mpa |
| 强度试验压力Shell Test | 1.5/2.4/3.75 | |
| 密封试验压力Seal Test | 1.1/1.76/2.75 | |
| 适用温度Suitable Temp. | ≤150 | ℃ |
外形尺寸标准要求
1、阀门的结构长度按GB/T 12221的标准
2、连接法兰按JB/T79-94、GB9113.1-26的标准

H42F46衬氟升降式止回阀外形图
H42F46衬氟升降式止回阀外形尺寸表
| SIZE | PN6尺寸 mm | ||||||
| DN | L | D | D1 | D2 | f | b | Z-Φd |
| 25 | 152 | 100 | 75 | 60 | 3 | 14 | 4-Φ12 |
| 32 | 152 | 120 | 90 | 70 | 3 | 16 | 4-Φ14 |
| 40 | 178 | 130 | 100 | 80 | 3 | 16 | 4-Φ14 |
| 50 | 178 | 140 | 110 | 90 | 3 | 16 | 4-Φ14 |
| 65 | 190 | 160 | 130 | 110 | 3.5 | 18 | 4-Φ14 |
| 80 | 203 | 185 | 150 | 125 | 3.5 | 18 | 4-Φ18 |
| 100 | 267 | 205 | 170 | 145 | 4 | 20 | 4-Φ18 |
| 125 | 305 | 235 | 200 | 175 | 4 | 20 | 8-Φ18 |
| 150 | 394 | 260 | 225 | 200 | 4 | 20 | 8-Φ18 |
| SIZE | PN10尺寸 mm | ||||||
| DN | L | D | D1 | D2 | f | b | Z-Φd |
| 25 | 152 | 115 | 85 | 65 | 3 | 16 | 4-Φ14 |
| 32 | 152 | 135 | 100 | 70 | 3 | 18 | 4-Φ18 |
| 40 | 178 | 145 | 110 | 85 | 3 | 18 | 4-Φ18 |
| 50 | 178 | 160 | 125 | 100 | 3 | 18 | 4-Φ18 |
| 65 | 190 | 180 | 145 | 120 | 3.5 | 20 | 4-Φ18 |
| 80 | 203 | 195 | 160 | 135 | 3.5 | 20 | 4-Φ18 |
| 100 | 267 | 215 | 180 | 155 | 4 | 22 | 8-Φ18 |
| 125 | 305 | 245 | 210 | 185 | 4 | 24 | 8-Φ18 |
| 150 | 394 | 280 | 240 | 210 | 4 | 24 | 8-Φ23 |

型号:
H42W-16C/H42W-25P/H42W-40P/H42W-20R规格:
DN25-200压力:
PN16,PN25,PN40材质:
碳钢、不锈钢
型号:
GLH41W-150LB/GLH41W-300LB/GLH41W-600LB/GLH41W-900LB/GLH41W-1500LB/GLH41W-2500LB规格:
2"-36"压力:
CL150 - 2500LB材质:
碳钢、不锈钢、双向不锈钢、铜
型号:
H41W-25I/H41W-40I/H41W-64I/1H41W-0I/H41W-25P/H41W-40P/H41W-64P/H41W-10P规格:
DN15-200压力:
PN25,PN40,PN64,PN10材质:
铸钢、铬钼钒钢、不锈钢
止回阀作为管路系统中的关键安全部件,对防止介质倒流、保障系统安全运行至关重要。本文将为您提供一份全面的止回阀选用与安装指南。
止回阀又称单向阀或逆止阀,属于自动阀门类别。其工作原理是通过介质自身的流动力量实现启闭,核心作用是防止管路介质反向流动,确保单向流通。
介质适应性:适用于清净介质工况,不推荐用于含固体颗粒或高粘度介质管道。
| 管道尺寸(DN) | 推荐阀门类型 | 适用压力范围 |
|---|---|---|
| DN<50mm | 蝶式止回阀、立式升降止回阀、隔膜式止回阀 | 低压环境 |
| 50mm | 蝶式止回阀、隔膜式止回阀 | 低压环境 |
| 200mm | 无磨损球形止回阀 | 中低压环境 |
| 大型管道系统 | 根据具体工况定制选型 | 按设计要求 |
隔膜式止回阀:
缓闭型止回阀:
外观检查:
压力试验要求:
升降式止回阀:
旋启式止回阀:
正确的止回阀选型与安装是保障管道系统安全运行的关键环节。遵循本文提供的选型指南和安装规范,可以避免因介质倒流引发的各类事故,延长阀门使用寿命,降低维护成本。
在实际应用中,建议结合具体工程要求和介质特性,必要时咨询专业阀门技术人员,确保选型安装方案的最优化。
