HC41X消声止回阀概述HC41X消声止回阀适用于给水、消防、暖通、化工、电厂、冶金、石化等系统，可安装于水泵出水口处，以防止倒流及水锤对系统的损坏，可任意方向安装，建议垂直安装。HC41X消声止回阀产品图HC41X消声止回阀特点1、安装长度短，体积小、重量轻。2、在正向压力或正向流量趋向于0之前提前关闭，无声，防水锤。3、中心导轨，压差驱动，弹簧辅助快速提前关闭消声型。4、弹性软密封与金属硬密封相结合，关闭严密，无反向渗漏，无关闭响声。5、不需任何调试与设定，防水锤效果可靠，寿命长。

概述DRVZ静音止回阀采用极符合水力学的轮廓设计，取得较好的流线形水路，内部附有导流体的设计能保证最小的压力损失。静音式止回阀安装在水泵出口处，可在水流倒流前先行快速关闭，避免产生水锤、水击声和破坏性冲击，以达到静音、防止倒流和保护设备的目的，广泛用于给排水、消防、暖通、工业等系统。DRVZ静音止回阀产品图DRVZ静音止回阀特点1、静音效果好：内部流道采用流线型设计，阀瓣的启闭行程很短，停泵时可迅速关闭阀瓣，防止巨大的水锤声，能有效降低水流噪音，实现静音效果。2、压力损失小：流线型的内部流道设计，使得介质在阀内流动顺畅，压力流损较小，可减少能量损耗，提高系统运行效率。3、自动启闭：启闭件靠流动介质的压力来实现自动开启或关闭，无需人工操作，当介质正向流动时，阀瓣开启，介质顺利通过；当介质停止流动或倒流时，阀瓣自动关闭，阻止介质回流。防水锤性能强：能在停泵瞬间快速关闭阀瓣，有效防止水锤的产生，保护水泵和管道系统免受水锤的冲击破坏，延长设备的使用寿命。4、结构紧凑：体积小、重量较轻，加工工艺性好，便于安装和维护，可节省安装空间，适用于多种安装环境。5、密封性能好：由阀体、阀座、导流体、阀瓣、轴承及弹簧等主要零件组成，结构合理，密封性能良好，能确保介质单向流动，防止泄漏。

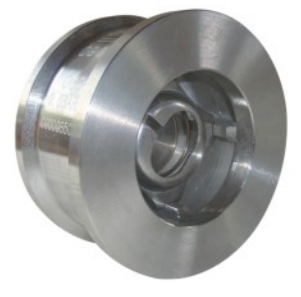

概述轴流式止回阀是一种采用流线型阀瓣设计、沿管道轴线方向直线运动实现自动启闭的节能型止回阀，通常采用法兰或对夹连接。阀体多采用铸钢、不锈钢或球墨铸铁材质，其内部阀瓣在导流罩和弹簧辅助下沿轴向做直线往复运动。该阀门可水平或垂直安装，介质正向流动时推动阀瓣沿轴线开启，流道完全直通，压力损失极低；当介质停止或倒流时，阀瓣在弹簧力和反向介质压力作用下迅速复位关闭，密封可靠且水锤冲击小。它专用于对低流阻和高频启闭有要求的管路系统，广泛应用于长输管道、注水系统、石油化工及海水淡化等工程，是保障系统高效稳定运行的关键保护装置。GLH41W轴流式止回阀产品图特点 1.最大限度减少管道中水锤造成的损坏。 2.消除颤振，降低往复式压缩机应用中阀门突然失效的可能性。 3.保护关键设备免受倒流造成的昂贵损失。 4.低压降，节能环保。 5.利用轴流式止回阀快速的动态响应，降低倒流速度

H71H对夹升降式止回阀概述 H71H对夹升降式止回阀是一种采用单阀瓣升降式设计、依靠介质流动实现自动启闭的节能型止回阀，通常采用对夹式连接。阀体多采用不锈钢、铸钢或球墨铸铁材质，其内部单个阀瓣沿阀体中心线作垂直升降运动。该阀门可水平安装或垂直安装，介质正向流动时推动阀瓣平稳开启，流道通畅，压力损失小；当介质停止或倒流时，阀瓣在弹簧力和反向介质压力作用下迅速下落复位关闭，密封可靠且关闭速度快。它专用于对安装空间有限及要求快速关闭的管路系统，广泛应用于给排水、消防系统、暖通空调及工业循环水等工程，是结构简单、经济实用的管道保护装置。H71H对夹升降式止回阀产品图 H71H对夹升降式止回阀特点1. 单阀瓣升降式设计结构简单：采用单个阀瓣沿阀体中心线作垂直升降运动，零部件数量少，结构紧凑，故障率低，制造成本经济，便于维护与更换。2. 对夹连接节省空间：采用对夹式连接，阀体长度短，重量轻，占用管道空间小，特别适用于安装空间受限的场合。3. 流道通畅流阻较低：阀瓣开启后完全脱离流道，介质几乎直线通过，流体阻力小，压力损失低，长期运行可有效降低泵送能耗。4. 安装灵活适应性强：可水平安装或垂直安装（介质流向自下而上），弹簧辅助关闭确保在各种安装角度下均能可靠密封，适用范围广泛。5. 关闭迅速密封可靠：阀瓣升降行程短，弹簧辅助复位，关闭动作灵敏迅速，能有效减小水锤冲击，密封性能稳定可靠，保护管道设备安全。

H71W对夹式止回阀概述H71W对夹式止回阀是一种采用对夹式连接、结构紧凑的通用型止回阀，其阀体本身不带法兰，通过长螺栓夹持在两片管道法兰之间实现连接。阀体通常采用不锈钢、碳钢或铸铁材质，内部多为单瓣或双瓣旋启式结构。阀门依靠介质正向流动推开阀瓣，当介质停止或倒流时，阀瓣在自重及弹簧辅助下迅速回位关闭，从而实现自动防止介质倒流的功能。该阀门以其轻量化、短结构长度和经济性著称，广泛用于水处理、暖通空调、工业循环水及泵出口等空间受限的管道系统，适用于水、油、空气等一般性介质。H71W对夹式止回阀产品图H71W对夹式止回阀特点1.结构紧凑与重量轻：对夹式设计省去了阀体法兰，结构长度极短，整体重量轻，大幅节省安装空间与材料成本，特别适合管道布置密集的场合。2.安装便捷经济：只需使用长螺栓将其夹装在两片管道法兰之间，安装简单快捷，无需配对法兰，显著降低了采购与安装成本。3.低流阻与良好密封：流道设计顺畅，压力损失小。阀瓣关闭迅速，密封可靠，能有效防止介质倒流，部分型号采用双瓣设计以减小水锤影响。4.维护相对简便：结构相对简单，若需维护或更换，拆卸方便，无需破坏管道。部分双瓣式设计便于在线检查和维护。5.适用范围与限制：适用于中低压（PN10-PN40）工况，工作温度范围通常在-29℃至150℃。不适用于含大量固体颗粒或高粘度的介质，且安装时需确保管道法兰面平行对齐。

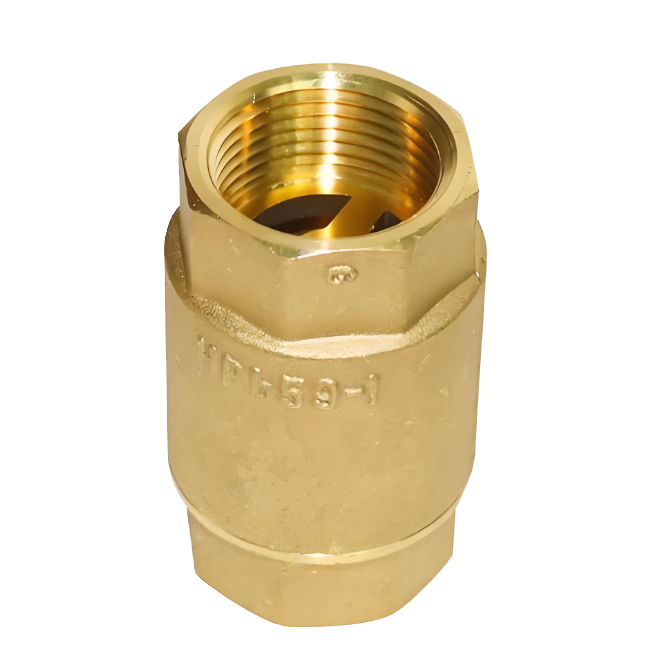

H12W内螺纹铜升降式止回阀概述 H12W内螺纹铜升降式止回阀是一种采用内螺纹连接、利用阀瓣垂直升降运动实现单向截断的小型自动阀门。阀体及主要部件采用锻造黄铜制造，具有良好的耐腐蚀性与通用性。其工作原理为依靠介质正向流动的压力顶起阀瓣开启，当介质停止或倒流时，阀瓣在自重及反向压力作用下迅速回落至阀座，实现自动关闭，有效防止介质倒流。该阀门专为必须水平安装的管路设计，结构紧凑，适用于公称压力PN16及以下的水、油、空气等非腐蚀性介质管路系统，常见于建筑给排水、暖通空调及小型家用设备中。H12W内螺纹铜升降式止回阀产品图 H12W内螺纹铜升降式止回阀特点1.结构简单与自动密封：采用升降式结构，动作部件少，可靠性高。依靠阀瓣自重和介质压力实现密封，无需弹簧辅助，关闭响应迅速。2.紧凑设计安装便捷：整体为内螺纹（通常为G螺纹或NPT）连接，结构短小精悍，重量轻，便于在空间有限的管道系统中快速安装与拆卸。3.严格的安装方向要求：阀门必须安装在水平管道上，且阀杆轴线需严格保持垂直，以确保阀瓣能依靠重力自由回落，这是其正常工作与密封的前提。4.铜制阀体耐腐蚀寿命长：黄铜材质具有较好的耐水、耐大气腐蚀能力，不易生锈，适用于多种常见流体，使用寿命长，维护需求低。5.经济实用与广泛适用：制造成本低，性价比高。适用于工作温度-20℃至120℃的多种民用和一般工业流体管路，是防止倒流的基础经济型解决方案。

H42W立式止回阀概述H42W立式止回阀是一种专为垂直管道设计的自动阀门，采用法兰连接和升降式结构。阀体通常采用铸钢或不锈钢材质，其内部阀瓣依靠垂直方向运动实现启闭。该阀门必须安装在介质流向自下而上的垂直管道上，工作原理为依靠介质向上流动的压力克服阀瓣自重及弹簧力（若配备）开启，当介质压力下降或倒流时，阀瓣在自重及弹簧辅助下迅速回落实现关闭，从而阻止介质反向流动。它专门用于解决垂直管道中防止介质倒流的问题，广泛应用于建筑给水系统、暖通空调、工业循环水及泵出口等垂直管段，是保障系统单向流动的关键部件。H42W立式止回阀产品图 H42W立式止回阀特点1.严格的垂直安装设计：专为垂直管道定制，必须安装在介质自下而上流动的管路上，阀瓣升降方向与重力方向一致，确保其依靠自重可靠关闭。2.可靠的关闭与密封性能：通常设计有辅助弹簧或导杆结构，与阀瓣自重共同作用，确保在泵停止或压力下降时能快速、严密地关闭，有效防止介质倒流及水锤。3.结构紧凑节省空间：针对垂直管道布局优化，结构设计紧凑，无需像水平安装的止回阀那样占用额外的水平空间，简化了管道布置。4.维护相对便捷：相比一些特殊结构的止回阀，其结构相对简单。在系统停运时，检查或维护通常较为直观，部分型号可能支持在线维护。5.适用范围清晰：适用于水、蒸汽、油品等非强腐蚀性介质在垂直管道中的单向截断。其工作性能高度依赖于正确的安装方向，选型时需明确管道布局与流向。

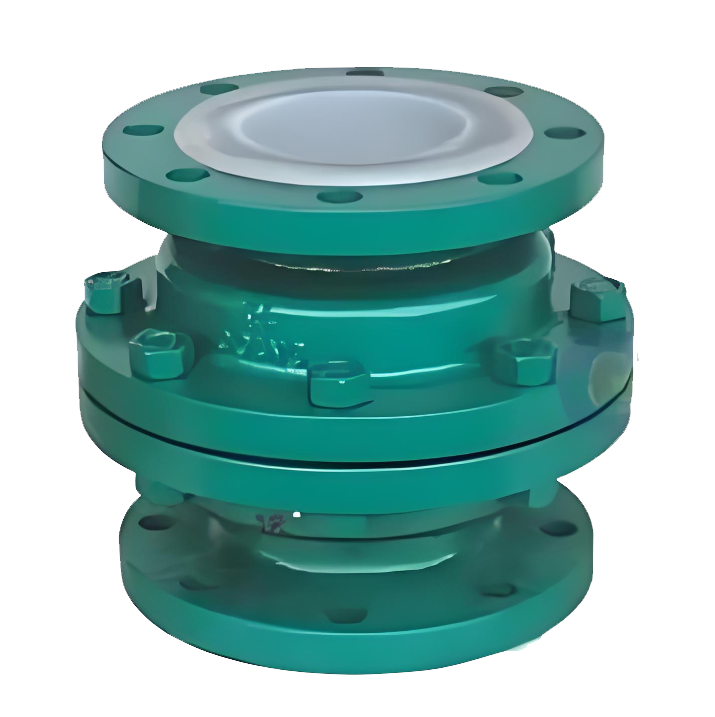

H42F46衬氟升降式止回阀概述H42F46衬氟升降式止回阀是一种专为强腐蚀性介质设计的特殊阀门，其阀体及内腔表面整体衬覆聚全氟乙丙烯（F46）等氟塑料层。阀门采用法兰连接和升降式结构，依靠阀瓣垂直运动实现单向截止。其工作原理为介质正向流动时顶起阀瓣开启，当介质停止或倒流时，阀瓣在自重及反向压力作用下自动关闭，密封面通常由耐蚀合金或氟塑料构成。该阀门利用氟塑料卓越的化学惰性，能够耐受绝大多数强酸、强碱、有机溶剂及各类混合腐蚀介质的侵蚀，广泛应用于化工、制药、冶金、电镀及环保等行业的腐蚀性介质管路系统，作为防止有害介质倒流的关键安全设备。H42F46衬氟升降式止回阀产品图H42F46衬氟升降式止回阀特点1.卓越的耐腐蚀性能：阀体内腔及过流部件表面整体衬覆F46等氟塑料，对几乎所有浓度的酸、碱、盐及有机溶剂具有优异的耐腐蚀性，解决了金属阀门易被腐蚀的难题。2.可靠的密封与安全性：针对腐蚀性介质优化的密封副设计，确保可靠的关闭密封性，有效防止危险介质倒流，保障上游设备与操作安全。3.严格的安装要求：必须严格水平安装，确保阀杆垂直，以保证阀瓣能依靠重力自由回落。正确的安装方向是其正常工作的基础。4.轻量化与抗粘附：氟塑料衬里层表面光滑致密，摩擦系数极低，不易粘附结晶或沉积介质，流阻小，且阀门整体相对轻便。5.适用范围与局限性：工作温度与压力范围受氟塑料衬里性能限制（通常适用于-20℃至150℃，中低压范围）。不适用于含有硬质颗粒、高磨损及极高负压的工况，安装维护需防止损伤衬里层。

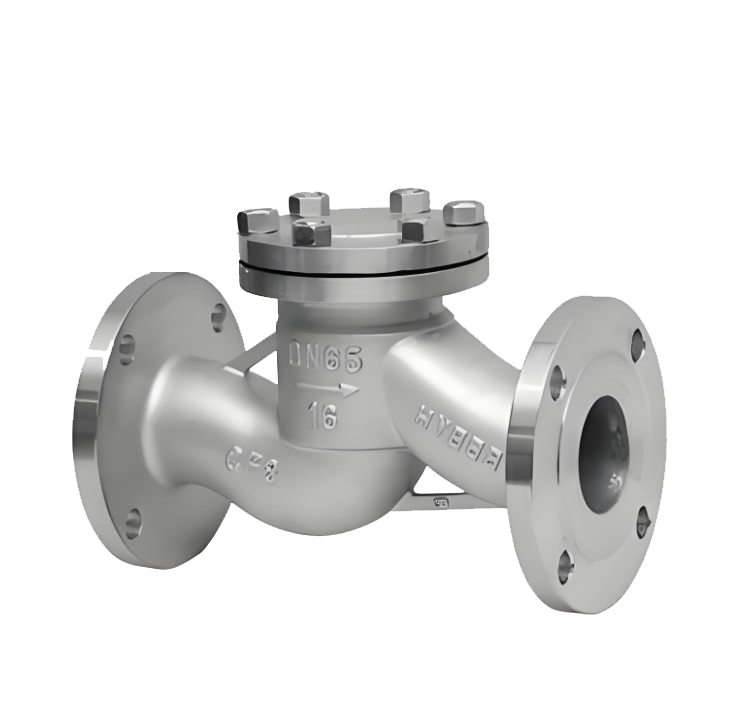

H41W升降式止回阀概述H41W升降式止回阀是一种采用法兰连接、依靠阀瓣垂直升降实现单向截断的自动阀门。阀体通常采用铸钢、不锈钢或铸铁材质，内部采用金属密封结构（阀瓣与阀座密封面常采用本体材质或堆焊合金）。其工作原理为介质正向流动时顶起阀瓣开启，当介质停止或倒流时，阀瓣在自重及反向压力作用下迅速回落至阀座实现密封关闭。该阀门专为水平管道设计，结构简单可靠，适用于公称压力PN16~PN160的水、蒸汽、油品等介质管路系统，广泛应用于石油、化工、电力、给排水等领域，作为防止介质倒流的基础安全装置。H41W升降式止回阀产品图H41W升降式止回阀特点1.结构简单与运行可靠：采用经典的升降式结构，动作部件少，故障率低。依靠阀瓣自重和介质压力实现启闭，无需外部动力或复杂控制。2.严格的安装方向要求：阀门必须水平安装，且需确保阀杆轴线严格垂直。正确的安装方向是其实现可靠密封与正常工作的根本前提。3.金属密封耐温性好：阀瓣与阀座采用金属对金属的硬密封形式，耐高温、耐磨损，适用于蒸汽、热油等高温介质工况，使用寿命较长。4.快速关闭与低流阻：阀瓣升降行程短，关闭动作迅速直接，能有效防止介质倒流并减弱水锤影响。全开时流道顺畅，压力损失小。5.维护简便与适用性广：结构坚固，维护需求低。当密封面因长期使用出现磨损时，通常可通过研磨修复恢复性能，维护成本较低。适用于多种非强腐蚀性工业介质。

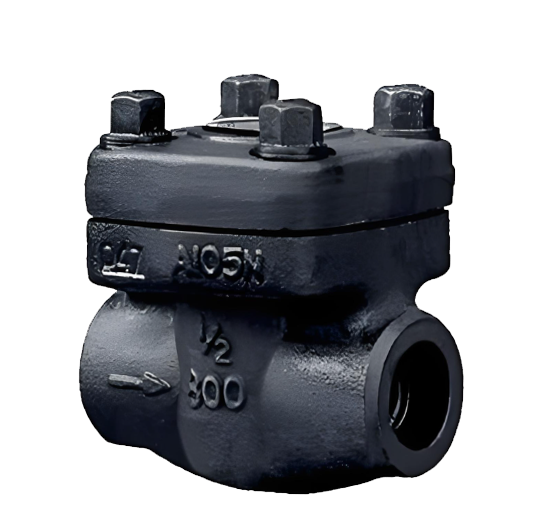

H61H锻钢内螺纹止回阀概述 H61H锻钢内螺纹止回阀是一种采用锻造阀体与内螺纹连接的升降式自动阀门。阀体采用A105等锻钢材质，通过锻造工艺获得致密结构，具备优良的机械性能。其内部采用金属硬密封，依靠阀瓣在垂直导筒内的升降实现启闭：介质正向流动时顶起阀瓣开启，当介质停止或倒流时，阀瓣在自重作用下迅速回落关闭。该阀门专为高压、高温的小口径管道设计，必须水平安装，广泛应用于电站、石油化工、高压锅炉给水及仪表测量管路等系统，作为防止水、蒸汽、油品等介质倒流的关键小型安全装置。H61H锻钢内螺纹止回阀产品图H61H锻钢内螺纹止回阀特点1.锻钢阀体高压耐温：阀体采用锻造成型，材质均匀致密，无铸造缺陷，具有极高的强度和承压能力，尤其适用于小口径高压、高温的苛刻工况。2.内螺纹连接紧凑可靠：采用内螺纹（如NPT、G）连接，结构紧凑，安装简便，密封可靠，节省安装空间，是小口径高压管道的理想连接方式。3.金属硬密封经久耐用：阀瓣与阀座密封面通常采用堆焊硬质合金，耐磨、耐冲刷、耐高温，在频繁启闭或高温介质下能保持长久可靠的密封性。4.严格水平安装要求：阀门必须水平安装，且需确保阀杆轴线垂直，以保证阀瓣能依靠重力自由回落，这是其正常工作的先决条件。5.结构坚固维护简单：整体结构简单坚固，故障率低。在系统停运时可进行清洗或检查，但通常因口径小、压力高，出现严重损坏时建议整体更换。

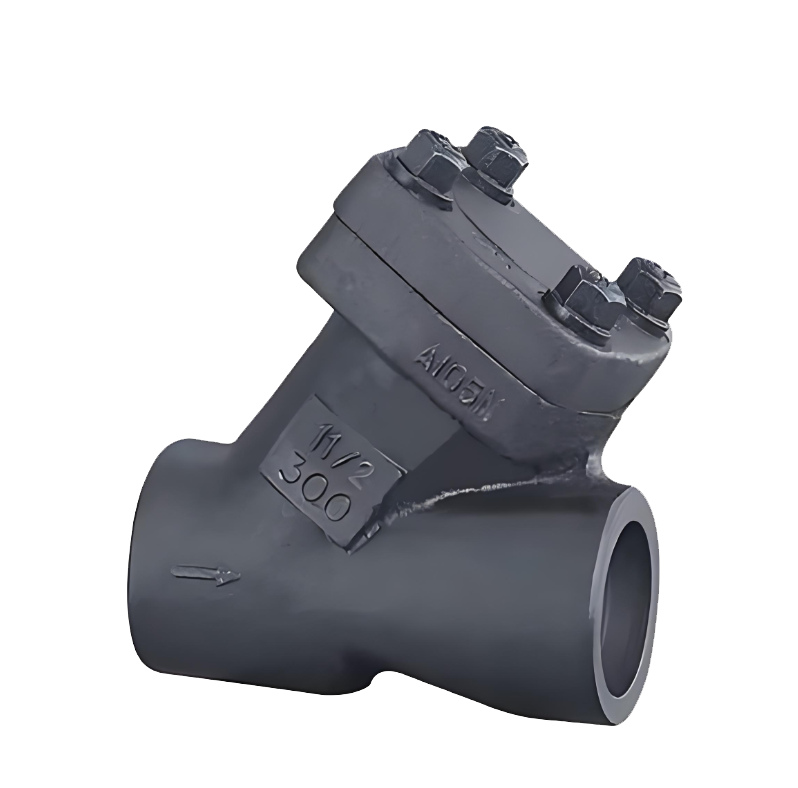

H61Y锻钢Y型止回阀概述 H61Y锻钢Y型止回阀是一种采用锻钢阀体与内螺纹或对焊连接的特殊结构止回阀，其阀体呈Y型流道设计，内部采用升降式阀瓣结构。阀体由A105等锻钢材料锻造而成，具备优异的机械性能与承压能力，阀瓣与阀座密封面通常采用堆焊硬质合金的金属硬密封。该阀门依靠介质正向压力顶起阀瓣开启，依靠阀瓣自重及弹簧辅助实现快速关闭，其Y型结构使流道转向平缓，大幅降低了流阻与压力损失。它专为高压、高流速及对压力降有严格要求的小口径管道设计，广泛应用于石油化工、电站、高压锅炉给水及仪表测量管路系统，是防止介质倒流的高性能紧凑型设备。H61Y锻钢Y型止回阀产品图H61Y锻钢Y型止回阀特点1.Y型流道低压损设计：独特的Y型阀体结构使介质流向改变平缓，显著降低了流体阻力与压力损失，尤其适用于高流速或对系统压降敏感的关键管路。2.锻钢阀体高压性能：整体锻造成型，材质致密均匀，无铸造缺陷，机械强度极高，能够可靠承受高压、高温及频繁的压力波动。3.硬质金属密封耐磨损：阀瓣与阀座采用硬质合金密封面，耐冲刷、耐高温、耐磨损，在苛刻工况下仍能保持长久的密封可靠性。4.快速关闭与紧凑结构：通常配备辅助关闭弹簧，响应迅速，能有效防止水锤。结构紧凑，相对于传统直角式止回阀，其安装长度更短，节省空间。5.连接可靠维护简便：提供内螺纹或对焊连接，密封可靠。结构设计便于在线检查或维修，部分型号支持快速更换内部密封组件。

H41H锻钢升降式止回阀概述 H41H锻钢升降式止回阀是一种采用锻造阀体、依靠阀瓣垂直升降动作实现单向截断的自动阀门。阀体通常采用A105等锻钢材质，结构坚固致密，内部采用金属硬密封结构（阀瓣与阀座密封面通常堆焊硬质合金）。其工作原理为介质正向流动时顶起阀瓣开启，当介质停滞或倒流时，阀瓣在自重及反向压力作用下迅速回落至阀座实现严密关闭。该阀门设计符合高标准承压要求，适用于高温高压、高流速及对密封要求严苛的工况，广泛用于电站、石油化工、蒸汽及高压给水等系统的管道上，作为防止介质倒流的关键设备。H41H锻钢升降式止回阀产品图H41H锻钢升降式止回阀特点1.锻钢阀体高压性能：阀体采用锻造工艺，材质均匀致密，无铸造缺陷，具有极高的机械强度和承压能力，适用于高压、高温及频繁压力波动的严苛工况。2.硬质金属密封耐磨损：阀瓣与阀座密封面采用硬质合金材料，耐磨、耐冲刷、耐高温，使用寿命长，在含有微小颗粒或高温介质中仍能保持可靠密封。3.严格安装要求：阀门必须水平安装，且阀杆轴线需严格保持垂直，以确保阀瓣能依靠重力自由回落，这是其正常工作的先决条件，安装时必须严格遵守。4.快速响应与低流阻：阀瓣升降行程短，关闭动作迅速，能有效减弱水锤冲击。开启时流道通畅，流阻小，对系统压力影响轻微。5.结构稳定与维护性强：导向结构确保阀瓣运动平稳，防止卡涩。整体结构坚固可靠，在系统大修时可进行解体检修或更换密封组件，维护方便。

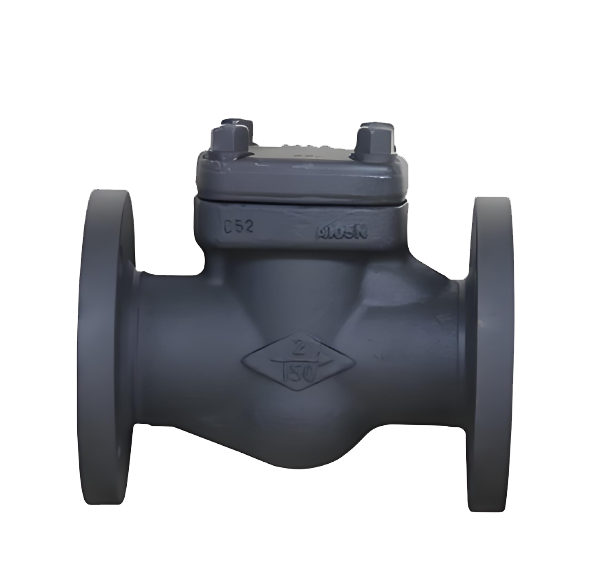

H44H锻钢法兰止回阀概述H44H锻钢法兰止回阀是一种采用锻钢阀体与法兰连接、依靠阀瓣旋启动作实现单向截断的自动阀门。阀体通常采用A105等锻钢材料锻造而成，具备优异的机械性能和致密度，内部采用金属硬密封结构（阀瓣与阀座密封面常堆焊硬质合金）。其工作原理为介质正向流动时推动阀瓣旋启开启，当介质停止或倒流时，阀瓣在自重及反向压力作用下迅速回摆至阀座实现严密关闭。该阀门专为高温、高压及高流速工况设计，广泛应用于石油化工、电站、天然气输送及高温蒸汽等系统的关键管路上，作为防止介质倒流、保护核心设备的高可靠性安全装置。H44H锻钢法兰止回阀产品图H44H锻钢法兰止回阀特点1.锻钢阀体高压耐温：整体采用锻造工艺，材质均匀，结构强度极高，无铸造缺陷，能够可靠承受高压、高温及频繁压力冲击等苛刻工况。2.金属硬密封耐磨耐用：阀瓣与阀座采用硬质合金密封面，耐冲刷、耐磨损、耐高温，尤其适用于蒸汽、含颗粒介质及频繁动作的场合，使用寿命长。3.安装灵活与低流阻：旋启式结构可水平安装或安装于垂直流向自下而上的管道中。阀瓣开启后几乎完全偏离流道，流体阻力小，压力损失低。4.快速关闭与安全可靠：阀瓣回转行程短，关闭动作迅速，能有效减弱水锤冲击。结构坚固，部分型号符合防火安全标准，在恶劣工况下运行稳定。5.维护便捷适用性广：结构设计便于在线检查或维修，部分支持快速更换阀座密封件。适用于水、蒸汽、油品、气体等多种介质，在高温高压领域表现出色。

H61Y电站高温高压焊接止回阀概述 H61Y电站高温高压焊接止回阀是一种专为电站关键系统设计的高参数阀门，采用焊接端连接和旋启式结构。阀体及主要部件采用铬钼合金钢或不锈钢等耐高温材料，通常符合ASTM A182标准。其内部采用堆焊硬质合金的金属硬密封，依靠介质正向流动推动阀瓣开启，依靠阀瓣自重及反向压力实现快速自动关闭。该阀门设计用于超高参数工况，如主蒸汽、高温给水等管路，必须通过严格的焊接工艺与管道永久连接，彻底杜绝泄漏，是保障电站锅炉、汽轮机等核心设备安全、防止介质倒流与系统水锤的关键设备。H61Y电站高温高压焊接止回阀产品图H61Y电站高温高压焊接止回阀特点1.极端工况适应性：采用优质合金钢，耐受高温、高压（Class 2500或更高），专为电站的超临界、超超临界机组等高参数环境设计。2.全焊接无泄漏结构：阀体两端为对焊接口，与管道焊为一体，从根本上消除了连接处泄漏风险，确保了在高压高温下的绝对密封完整性。3.高性能硬质密封：阀瓣与阀座密封面堆焊钴基或镍基硬质合金，具备极高的耐磨性、抗冲蚀性和高温稳定性，确保在长期运行中密封可靠。4.安全可靠与长寿命：结构设计充分考虑热应力与压力冲击，阀瓣动作平稳。通常符合严格的防火、防爆标准，设计寿命与主机设备同步。5.专业制造与高标准：从材料、铸造、加工到焊接、热处理及检测，全过程遵循ASME、API等国际标准及电站特殊规范，质量追溯体系完整，可靠性要求极高。

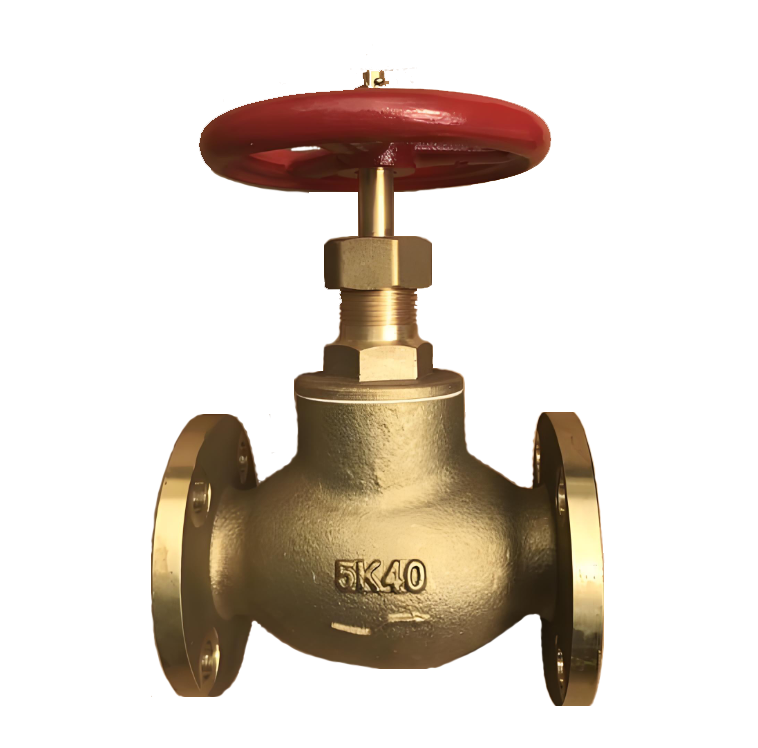

日标铜截止止回阀概述日标铜截止止回阀是一种符合日本工业标准（JIS），同时具备截止阀与止回阀功能的组合阀门，采用黄铜阀体和螺纹连接。其内部集成截止阀的阀瓣密封结构和止回阀的自动启闭机构，通过手轮旋转可实现介质的截断与接通，同时在阀门开启状态下能依靠阀瓣自重或弹簧力自动阻止介质倒流。该阀门专为水、油、空气等一般性介质设计，适用于公称压力JIS 10K级及以下的管路系统，常见于船舶、建筑给排水、暖通空调及一般工业设备中，在需要手动截断且需防止倒流的场合提供一体化解决方案。日标铜截止止回阀产品图 日标铜截止止回阀特点1.双功能一体化设计：将截止阀的可控截断与止回阀的自动防倒流功能集于一体，简化了管路设计，减少安装点和泄漏风险。2.符合日标规范：严格遵循JIS B2071/B2081等标准，在压力等级、结构尺寸、螺纹规格及材料要求上与日本标准体系完全兼容。3.铜阀体耐腐蚀：采用黄铜铸造，具有良好的耐水、耐大气腐蚀性能，不易生锈，适用于多种常规流体介质。4.结构紧凑操作简便：螺纹连接方式安装便捷，结构长度短。手轮操作启闭直观，且具备明确的开关位置指示。5.经济实用维护方便：兼具两种阀门功能，性价比高。出现故障时可整体更换或针对性维修内部组件，维护成本相对较低。
