H61Y电站高温高压焊接止回阀概述
H61Y电站高温高压焊接止回阀是一种专为电站关键系统设计的高参数阀门,采用焊接端连接和旋启式结构。阀体及主要部件采用铬钼合金钢或不锈钢等耐高温材料,通常符合ASTM A182标准。其内部采用堆焊硬质合金的金属硬密封,依靠介质正向流动推动阀瓣开启,依靠阀瓣自重及反向压力实现快速自动关闭。该阀门设计用于超高参数工况,如主蒸汽、高温给水等管路,必须通过严格的焊接工艺与管道永久连接,彻底杜绝泄漏,是保障电站锅炉、汽轮机等核心设备安全、防止介质倒流与系统水锤的关键设备。

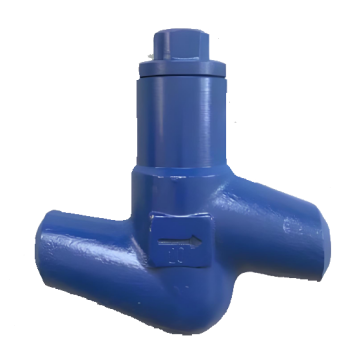

H61Y电站高温高压焊接止回阀产品图
H61Y电站高温高压焊接止回阀特点
1.极端工况适应性:采用优质合金钢,耐受高温、高压(Class 2500或更高),专为电站的超临界、超超临界机组等高参数环境设计。
2.全焊接无泄漏结构:阀体两端为对焊接口,与管道焊为一体,从根本上消除了连接处泄漏风险,确保了在高压高温下的绝对密封完整性。
3.高性能硬质密封:阀瓣与阀座密封面堆焊钴基或镍基硬质合金,具备极高的耐磨性、抗冲蚀性和高温稳定性,确保在长期运行中密封可靠。
4.安全可靠与长寿命:结构设计充分考虑热应力与压力冲击,阀瓣动作平稳。通常符合严格的防火、防爆标准,设计寿命与主机设备同步。5.专业制造与高标准:从材料、铸造、加工到焊接、热处理及检测,全过程遵循ASME、API等国际标准及电站特殊规范,质量追溯体系完整,可靠性要求极高。

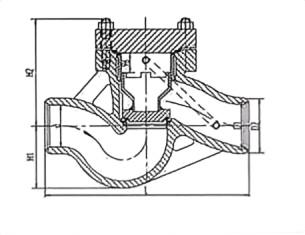

H61Y电站高温高压焊接止回阀结构图
零部件名称材料表
| 序 号NO. | 名称Name | 材料Material |
| 7 | 阀盖bonnet | 碳钢、合金钢、铬钥钒钢Carbon Steel, Alloy Steel, Chromium-Molybdenum Steel |
| 6 | 密封面seal surface | 硬质合金Hard Alloy |
| 5 | 销钉pin | 碳钢、合金钢、铬钥钒钢Carbon Steel, Alloy Steel, Chromium-Molybdenum Steel |
| 4 | 填料packing | 柔性石墨graphite |
| 3 | 阀瓣disc | 碳钢、合金钢、铬钥钒钢Carbon Steel, Alloy Steel, Chromium-Molybdenum Steel |
| 2 | 弹簧spring | 弹簧钢Spring Steel |
| 1 | 阀体body | 碳钢、合金钢、铬钥钒钢Carbon Steel, Alloy Steel, Chromium-Molybdenum Steel |
| 性能规范表Performance Specification | ||
| 公称压力Nominal Pressure | 20/25/32 | Mpa |
| 强度试验压力Shell Test | 30/37.5/48 | |
| 密封试验压力Seal Test | 22/27.5/36 | |
| 适用温度Suitable Temp. | ≤550 | ℃ |
外形尺寸标准要求
1、阀门的结构长度按GB/T 15188.1的标准。
2、连接法兰按GB/T 12224的标准。

H61Y电站高温高压焊接止回阀外形图
H61Y电站高温高压焊接止回阀外形尺寸表
| GB 25.0MPa | ||||||||||
| DN | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| L | 120 | 170 | 170 | 170 | 200 | 230 | 350 | 326 | 470 | 560 |
| H | 155 | 200 | 210 | 210 | 245 | 270 | 300 | 410 | 370 | 420 |
| Wt | 2.5 | 8.5 | 9 | 10 | 14 | 21 | 28 | - | - | - |
| GB 32.0MPa | ||||||||||
| DN | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| L | 120 | 170 | 170 | 170 | 200 | 230 | 350 | 326 | 470 | 560 |
| H | 155 | 200 | 210 | 210 | 245 | 270 | 300 | 410 | 370 | 420 |
| Wt | 2.5 | 8.5 | 9 | 10 | 14 | 21 | 28 | - | - | - |
| P54140V | ||||||||||
| DN | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| L | 120 | 170 | 170 | 170 | 200 | 230 | 350 | 326 | 470 | 560 |
| H | 155 | 200 | 210 | 210 | 245 | 270 | 300 | 410 | 370 | 420 |
| Wt | 2.5 | 8.5 | 9 | 10 | 14 | 21 | 28 | - | - | 一 |
| P54170V | ||||||||||
| DN | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| L | 120 | 170 | 170 | 170 | 200 | 230 | 350 | 326 | 470 | 560 |
| H | 155 | 200 | 210 | 210 | 245 | 270 | 300 | 410 | 370 | 420 |
| Wt | 2.5 | 8. | 9 | 10 | 14 | 21 | 28 | - | 一 | - |
| P57170V | ||||||||||
| DN | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| L | 120 | 170 | 170 | 170 | 200 | 230 | 350 | 326 | 470 | 560 |
| H | 155 | 200 | 210 | 210 | 245 | 270 | 300 | 410 | 370 | 420 |
| Wt | 2.5 | 8.5 | 9 | 10 | 14 | 21 | 28 | - | - | - |

型号:
H41W-25I/H41W-40I/H41W-64I/1H41W-0I/H41W-25P/H41W-40P/H41W-64P/H41W-10P规格:
DN15-200压力:
PN25,PN40,PN64,PN10材质:
铸钢、铬钼钒钢、不锈钢
型号:
GLH41W-150LB/GLH41W-300LB/GLH41W-600LB/GLH41W-900LB/GLH41W-1500LB/GLH41W-2500LB规格:
2"-36"压力:
CL150 - 2500LB材质:
碳钢、不锈钢、双向不锈钢、铜
型号:
H71W-PN40C/H71W-16C/H71W-25C/H71W-16P/H71W-25P/H71W-40P规格:
DN15-250压力:
PN16,PN25,PN40材质:
碳钢、不锈钢
止回阀作为管路系统中的关键安全部件,对防止介质倒流、保障系统安全运行至关重要。本文将为您提供一份全面的止回阀选用与安装指南。
止回阀又称单向阀或逆止阀,属于自动阀门类别。其工作原理是通过介质自身的流动力量实现启闭,核心作用是防止管路介质反向流动,确保单向流通。
介质适应性:适用于清净介质工况,不推荐用于含固体颗粒或高粘度介质管道。
| 管道尺寸(DN) | 推荐阀门类型 | 适用压力范围 |
|---|---|---|
| DN<50mm | 蝶式止回阀、立式升降止回阀、隔膜式止回阀 | 低压环境 |
| 50mm | 蝶式止回阀、隔膜式止回阀 | 低压环境 |
| 200mm | 无磨损球形止回阀 | 中低压环境 |
| 大型管道系统 | 根据具体工况定制选型 | 按设计要求 |
隔膜式止回阀:
缓闭型止回阀:
外观检查:
压力试验要求:
升降式止回阀:
旋启式止回阀:
正确的止回阀选型与安装是保障管道系统安全运行的关键环节。遵循本文提供的选型指南和安装规范,可以避免因介质倒流引发的各类事故,延长阀门使用寿命,降低维护成本。
