概述

D342H双偏心蝶阀是一种通过圆盘形蝶板绕其固定轴（阀杆）旋转来开启、关闭和调节介质通道的阀门。其阀杆轴线采用双偏心设计，即阀杆轴线在垂直阀体通道中心线的基础上，同时偏离蝶板中心与密封面中心，使蝶板开启瞬间迅速脱离阀座密封面。阀门采用法兰式连接，即阀体自带法兰，通过螺栓与管道法兰直接对接。阀座与蝶板密封副通常采用金属对金属的组合形式，即阀座为金属密封环，蝶板密封面堆焊硬质合金，阀座可为本体堆焊或镶嵌结构，适用于高温、高压差及磨损性较强的介质工况。该阀门通过手动、电动或气动装置驱动阀杆旋转，通常为90°，以实现对管道系统中介质通断与流量的严密控制。

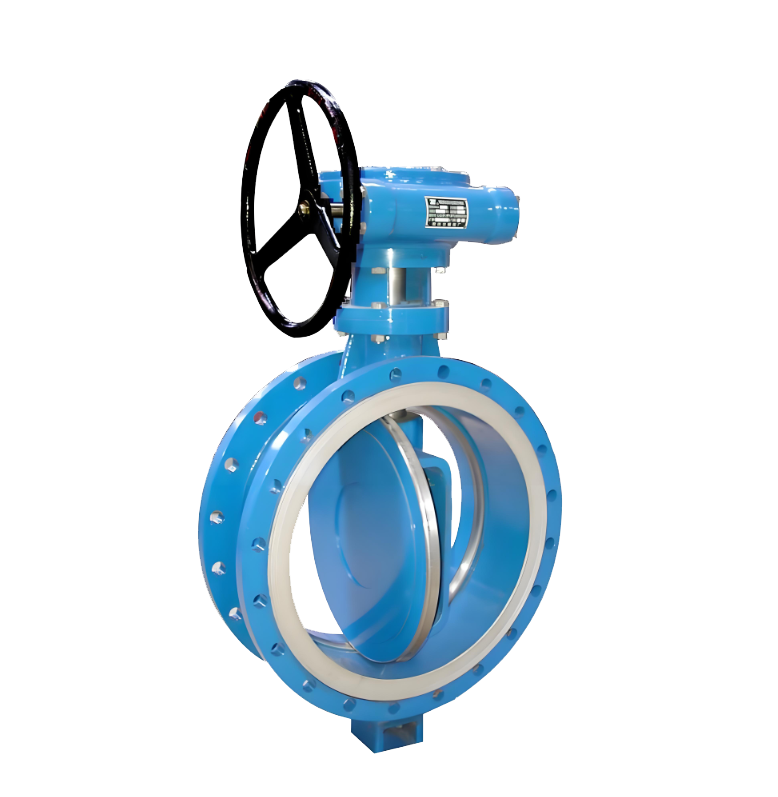

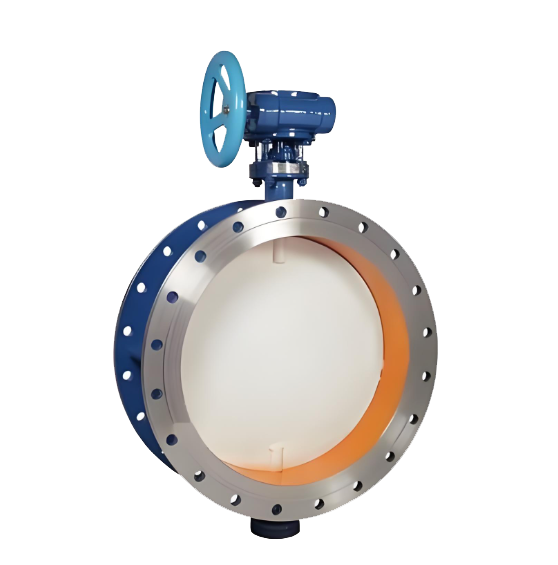

D342H双偏心蝶阀产品图

特点

1、结构坚固，适用性强：采用法兰式连接，阀体结构相对稳固，能更好地承受管道应力与轻微振动。适用于高温、高压差及磨损性较强的介质工况，如蒸汽、热风、含固体颗粒的介质等。

2、启闭轻便，密封性能好：采用双偏心设计，蝶板在开启瞬间迅速脱离阀座密封面，消除了不必要的挤压与刮擦。这种设计显著降低了启闭力矩，使操作更轻便，同时减少了密封副的磨损，延长了阀门的使用寿命，并确保优良的密封性能。

3、流体阻力小：全开时，蝶板厚度为介质流道的主要阻力，流道形状近似圆形，因此对介质的流动阻碍小，压降较低，有利于节能。

4、密封形式可靠：通常采用金属对金属的密封形式，即阀座为金属密封环，蝶板密封面堆焊硬质合金。这种密封结构具有耐高温、耐磨、耐冲刷的特性，能适应较为严苛的工况。

5、维护相对简便：阀门结构相对简单，关键部件如阀杆、轴承座等维护更换较为方便。其密封副设计通常具有较好的耐磨和耐冲刷性，减少了频繁维修的需求。

6、用途专业化：专为高温、高压及磨损性介质的流通控制而设计。阀体材质常为碳钢、不锈钢等，蝶板可采用碳钢、不锈钢或堆焊硬质合金，广泛应用于石油、化工、冶金、电力等行业的管道系统中，用于控制高温气体、蒸汽、油品及磨损性介质的通断与流量。
