H71W对夹式止回阀概述
H71W对夹式止回阀是一种采用对夹式连接、结构紧凑的通用型止回阀,其阀体本身不带法兰,通过长螺栓夹持在两片管道法兰之间实现连接。阀体通常采用不锈钢、碳钢或铸铁材质,内部多为单瓣或双瓣旋启式结构。阀门依靠介质正向流动推开阀瓣,当介质停止或倒流时,阀瓣在自重及弹簧辅助下迅速回位关闭,从而实现自动防止介质倒流的功能。该阀门以其轻量化、短结构长度和经济性著称,广泛用于水处理、暖通空调、工业循环水及泵出口等空间受限的管道系统,适用于水、油、空气等一般性介质。

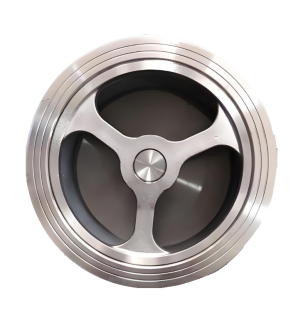

H71W对夹式止回阀产品图
H71W对夹式止回阀特点
1.结构紧凑与重量轻:对夹式设计省去了阀体法兰,结构长度极短,整体重量轻,大幅节省安装空间与材料成本,特别适合管道布置密集的场合。
2.安装便捷经济:只需使用长螺栓将其夹装在两片管道法兰之间,安装简单快捷,无需配对法兰,显著降低了采购与安装成本。
3.低流阻与良好密封:流道设计顺畅,压力损失小。阀瓣关闭迅速,密封可靠,能有效防止介质倒流,部分型号采用双瓣设计以减小水锤影响。
4.维护相对简便:结构相对简单,若需维护或更换,拆卸方便,无需破坏管道。部分双瓣式设计便于在线检查和维护。
5.适用范围与限制:适用于中低压(PN10-PN40)工况,工作温度范围通常在-29℃至150℃。不适用于含大量固体颗粒或高粘度的介质,且安装时需确保管道法兰面平行对齐。

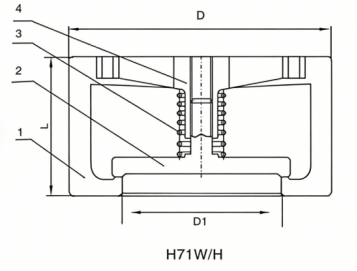

H71W对夹式止回阀结构图
零部件名称材料表
| 序 号NO. | 名称Name | 材料Material |
| 4 | 支架shaft | 碳钢、不锈钢Carbon Steel, Stainless Steel |
| 3 | 弹簧spring | 不锈钢Stainless Steel |
| 2 | 阀瓣disc | 碳钢+STL、不锈钢Carbon Steel+STL,Stainless Steel |
| 1 | 阀体body | 碳钢、不锈钢Carbon Steel, Stainless Steel |
| 性能规范表Performance Specification | ||
| 公称压力Nominal Pressure | 1.6/2.5/4 | Mpa |
| 强度试验压力Shell Test | 2.4/3.75/6 | |
| 密封试验压力Seal Test | 1.76/2.75/4.4 | |
| 适用温度Suitable Temp. | ≤120 | ℃ |
外形尺寸标准要求
1、阀门的结构长度按GB/T 12221的标准
2、连接法兰按GB/T 17241.6的标准

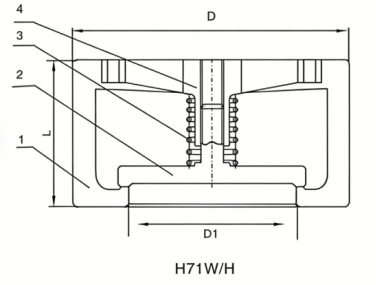

H71W对夹式止回阀外形图
H71W对夹式止回阀外形尺寸表
| 主要连接尺寸Main connection dimensions | PN16-PN40 | ||||||||||||
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
| L | 16 | 19 | 22 | 28 | 31.5 | 40 | 46 | 50 | 60 | 90 | 106 | 140 | 160 |
| D | 52 | 62 | 72 | 83 | 93 | 109 | 129 | 144 | 164 | 194 | 220 | 275 | 332 |
| D1 | 15 | 19 | 24 | 31 | 39 | 48 | 63 | 78 | 98 | 123 | 148 | 198 | 248 |
| PN64-PN160 | |||||||||||||
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | . 200 | . 250 |
| L | 25 | 31.5 | 35.5 | 40 | 45 | 56 | 63 | 71 | 80 | 110 | 125 | 160 | 180 |
| D | 62 | 73 | 83 | 89 | 104 | 114 | 138 | 148 | 174 | 211 | 248 | 310 | 362 |
| D1 | 15 | 19 | 24 | 31 | 39 | 48 | 63 | 78 | 98 | 123 | 148 | 198 | 248 |

止回阀作为管路系统中的关键安全部件,对防止介质倒流、保障系统安全运行至关重要。本文将为您提供一份全面的止回阀选用与安装指南。
止回阀又称单向阀或逆止阀,属于自动阀门类别。其工作原理是通过介质自身的流动力量实现启闭,核心作用是防止管路介质反向流动,确保单向流通。
介质适应性:适用于清净介质工况,不推荐用于含固体颗粒或高粘度介质管道。
| 管道尺寸(DN) | 推荐阀门类型 | 适用压力范围 |
|---|---|---|
| DN<50mm | 蝶式止回阀、立式升降止回阀、隔膜式止回阀 | 低压环境 |
| 50mm | 蝶式止回阀、隔膜式止回阀 | 低压环境 |
| 200mm | 无磨损球形止回阀 | 中低压环境 |
| 大型管道系统 | 根据具体工况定制选型 | 按设计要求 |
隔膜式止回阀:
缓闭型止回阀:
外观检查:
压力试验要求:
升降式止回阀:
旋启式止回阀:
正确的止回阀选型与安装是保障管道系统安全运行的关键环节。遵循本文提供的选型指南和安装规范,可以避免因介质倒流引发的各类事故,延长阀门使用寿命,降低维护成本。
在实际应用中,建议结合具体工程要求和介质特性,必要时咨询专业阀门技术人员,确保选型安装方案的最优化。
