H41W升降式止回阀概述
H41W升降式止回阀是一种采用法兰连接、依靠阀瓣垂直升降实现单向截断的自动阀门。阀体通常采用铸钢、不锈钢或铸铁材质,内部采用金属密封结构(阀瓣与阀座密封面常采用本体材质或堆焊合金)。其工作原理为介质正向流动时顶起阀瓣开启,当介质停止或倒流时,阀瓣在自重及反向压力作用下迅速回落至阀座实现密封关闭。该阀门专为水平管道设计,结构简单可靠,适用于公称压力PN16~PN160的水、蒸汽、油品等介质管路系统,广泛应用于石油、化工、电力、给排水等领域,作为防止介质倒流的基础安全装置。

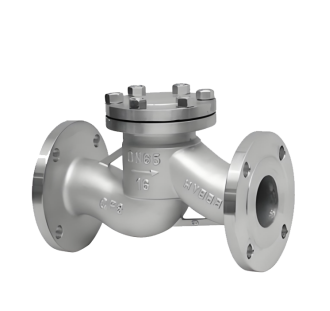

H41W升降式止回阀产品图
H41W升降式止回阀特点
1.结构简单与运行可靠:采用经典的升降式结构,动作部件少,故障率低。依靠阀瓣自重和介质压力实现启闭,无需外部动力或复杂控制。
2.严格的安装方向要求:阀门必须水平安装,且需确保阀杆轴线严格垂直。正确的安装方向是其实现可靠密封与正常工作的根本前提。
3.金属密封耐温性好:阀瓣与阀座采用金属对金属的硬密封形式,耐高温、耐磨损,适用于蒸汽、热油等高温介质工况,使用寿命较长。
4.快速关闭与低流阻:阀瓣升降行程短,关闭动作迅速直接,能有效防止介质倒流并减弱水锤影响。全开时流道顺畅,压力损失小。
5.维护简便与适用性广:结构坚固,维护需求低。当密封面因长期使用出现磨损时,通常可通过研磨修复恢复性能,维护成本较低。适用于多种非强腐蚀性工业介质。

H41W升降式止回阀结构图
零部件名称材料表
| 序 号NO. | 名称Name | 材料Material |
| 5 | 螺栓bolt | 铬钼钒钢、不锈钢Chromium-Molybdenum-Vanadium Steel (Cr-Mo-V Steel), Stainless Steel |
| 4 | 阀瓣disc | 铬钼钢、铬镍钛不锈钢Chromium-Molybdenum Steel (Cr-Mo Steel), Chromium-Nickel-Titanium Stainless Steel |
| 3 | 密封面sealing surface | 硬质合金Hard Alloy |
| 2 | 垫片gasket | 聚四氟乙稀、钢带石棉缠绕式垫片PTFE Spiral-Wound Metal-Asbestos Gasket |
| 1 | 阀体body | 铬钼钢、铬镍钛不锈钢Chromium-Molybdenum Steel (Cr-Mo Steel), Chromium-Nickel-Titanium Stainless Steel |
| 性能规范表Performance Specification | ||
| 公称压力Nominal Pressure | 2.5/4/6.4/10 | Mpa |
| 强度试验压力Shell Test | 3.75/6/9.6/15 | |
| 密封试验压力Seal Test | 2.75/4.4/7.04/11 | |
| 适用温度Suitable Temp. | ≤550 | ℃ |
外形尺寸标准要求
1、阀门的结构长度按GB/T 12221的标准
2、连接法兰按GB/T 17241.6的标准

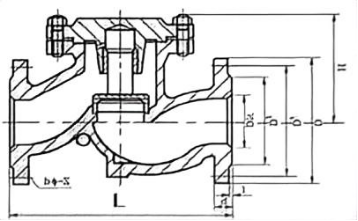

H41W升降式止回阀外形图
H41W升降式止回阀外形尺寸表
| N(㎜) | 尺寸(㎜) | ||||||||
| L | D | D1 | D2 | b | f | Z-фd | H | D3 | |
| 15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-ф14 | 100 | - |
| 20 | 150 | 105 | 75 | 55 | 16 | 2 | 4-ф14 | 105 | - |
| 25 | 160 | 115 | 85 | 65 | 16 | 2 | 4-ф14 | 115 | 110 |
| 32 | 190 | 135 | 100 | 78 | 18 | 2 | 4-ф18 | 120 | 120 |
| 40 | 200 | 145 | 110 | 85 | 18 | 3 | 4-ф18 | 140 | 135 |
| 50 | 230 | 160 | 125 | 100 | 20 | 3 | 4-ф18 | 150 | 150 |
| 65 | 290 | 180 | 145 | 120 | 22 | 3 | 8-ф18 | 160 | 175 |
| 80 | 310 | 195 | 160 | 135 | 22 | 3 | 8-ф18 | 175 | 200 |
| 100 | 350 | 230 | 190 | 160 | 24 | 3 | 8-ф23 | 200 | 230 |
| 125 | 400 | 270 | 220 | 188 | 28 | 3 | 8-ф25 | 230 | 273 |
| 150 | 480 | 300 | 250 | 218 | 30 | 3 | 8-ф25 | 265 | 330 |
| 200 | 600 | 360 | 310 | 278 | 34 | 3 | 12-ф25 | 300 | 365 |

型号:
H71H-10C/H71H-16C/H71H-25C/H71H-40C/H71H-10P/H71H-25P/H71H-40P规格:
DN15-DN200压力:
PN10-PN40材质:
碳钢、不锈钢
型号:
GLH41W-150LB/GLH41W-300LB/GLH41W-600LB/GLH41W-900LB/GLH41W-1500LB/GLH41W-2500LB规格:
2"-36"压力:
CL150 - 2500LB材质:
碳钢、不锈钢、双向不锈钢、铜
型号:
JIS F7301/F7352规格:
DN15-DN80压力:
5K,10K材质:
铜
止回阀作为管路系统中的关键安全部件,对防止介质倒流、保障系统安全运行至关重要。本文将为您提供一份全面的止回阀选用与安装指南。
止回阀又称单向阀或逆止阀,属于自动阀门类别。其工作原理是通过介质自身的流动力量实现启闭,核心作用是防止管路介质反向流动,确保单向流通。
介质适应性:适用于清净介质工况,不推荐用于含固体颗粒或高粘度介质管道。
| 管道尺寸(DN) | 推荐阀门类型 | 适用压力范围 |
|---|---|---|
| DN<50mm | 蝶式止回阀、立式升降止回阀、隔膜式止回阀 | 低压环境 |
| 50mm | 蝶式止回阀、隔膜式止回阀 | 低压环境 |
| 200mm | 无磨损球形止回阀 | 中低压环境 |
| 大型管道系统 | 根据具体工况定制选型 | 按设计要求 |
隔膜式止回阀:
缓闭型止回阀:
外观检查:
压力试验要求:
升降式止回阀:
旋启式止回阀:
正确的止回阀选型与安装是保障管道系统安全运行的关键环节。遵循本文提供的选型指南和安装规范,可以避免因介质倒流引发的各类事故,延长阀门使用寿命,降低维护成本。
在实际应用中,建议结合具体工程要求和介质特性,必要时咨询专业阀门技术人员,确保选型安装方案的最优化。
