日标铜截止止回阀概述
日标铜截止止回阀是一种符合日本工业标准(JIS),同时具备截止阀与止回阀功能的组合阀门,采用黄铜阀体和螺纹连接。其内部集成截止阀的阀瓣密封结构和止回阀的自动启闭机构,通过手轮旋转可实现介质的截断与接通,同时在阀门开启状态下能依靠阀瓣自重或弹簧力自动阻止介质倒流。该阀门专为水、油、空气等一般性介质设计,适用于公称压力JIS 10K级及以下的管路系统,常见于船舶、建筑给排水、暖通空调及一般工业设备中,在需要手动截断且需防止倒流的场合提供一体化解决方案。

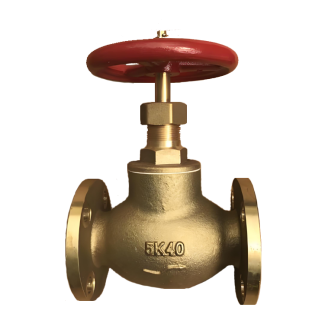

日标铜截止止回阀产品图
日标铜截止止回阀特点
1.双功能一体化设计:将截止阀的可控截断与止回阀的自动防倒流功能集于一体,简化了管路设计,减少安装点和泄漏风险。
2.符合日标规范:严格遵循JIS B2071/B2081等标准,在压力等级、结构尺寸、螺纹规格及材料要求上与日本标准体系完全兼容。
3.铜阀体耐腐蚀:采用黄铜铸造,具有良好的耐水、耐大气腐蚀性能,不易生锈,适用于多种常规流体介质。
4.结构紧凑操作简便:螺纹连接方式安装便捷,结构长度短。手轮操作启闭直观,且具备明确的开关位置指示。
5.经济实用维护方便:兼具两种阀门功能,性价比高。出现故障时可整体更换或针对性维修内部组件,维护成本相对较低。

日标铜截止止回阀结构图
零部件名称材料表
| 序 号NO. | 名称Name | 材料Material |
| 4 | 填料packing | PTFE |
| 3 | 阀杆stem | 铜Brass |
| 2 | 阀瓣disc | 铜Brass |
| 1 | 阀体body | 铜Brass |
| 性能规范表Performance Specification | ||
| 公称压力Nominal Pressure | 5k/10k | Mpa |
| 强度试验压力Shell Test | 10.5kg | |
| 密封试验压力Seal Test | 7.7kg | |
| 适用温度Suitable Temp. | ≤425 | ℃ |
外形尺寸标准要求
1、阀门的结构长度按JIS B200的标准
2、连接法兰按JIS B2240的标准

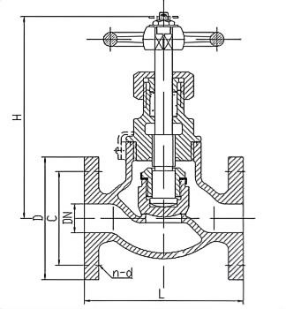

日标铜截止止回阀外形图
日标铜截止止回阀外形尺寸表
| 5K 日 标JIS F7301青铜直通截止阀 | ||||||||
| DN | SIZE | L | D | PCD | t | n-d | H | W |
| 15A | 1/2 | 100 | 80 | 60 | 9 | 4-12 | 130 | 80 |
| 20 A | 3/4 | 110 | 85 | 65 | 10 | 4-12 | 140 | 100 |
| 25 A | 1 | 120 | 95 | 75 | 10 | 4-12 | 160 | 125 |
| 32 A | 11/4 | 140 | 115 | 90 | 12 | 4-15 | 170 | 125 |
| 40 A | 11/2 | 160 | 120 | 95 | 12 | 4-15 | 190 | 140 |
| 50 A | 2 | 210 | 130 | 105 | 14 | 4-15 | 235 | 140 |
| 65 A | 2-1/2 | 250 | 155 | 130 | 14 | 4-15 | 260 | 160 |
| 5K 日标JIS F7352 青铜直角截止阀 | ||||||||
| DN | SIZE | L | D | PCD | t | n-d | H | W |
| 15 A | 1/2 | 55 | 80 | 60 | 9 | 4-12 | 130 | 80 |
| 20 A | 3/4 | 60 | 85 | 65 | 10 | 4-12 | 140 | 100 |
| 25 A | 1 | 65 | 95 | 75 | 10 | 4-12 | 160 | 125 |
| 32 A | 11/4 | 80 | 115 | 90 | 12 | 4-15 | 170 | 125 |
| 40 A | 11/2 | 85 | 120 | 95 | 12 | 4-15 | 190 | 140 |
| 50 A | 2 | 100 | 130 | 105 | 14 | 4-15 | 235 | 140 |
| 65 A | 2-1/2 | 115 | 155 | 130 | 14 | 4-15 | 260 | 160 |
